Name: HARTING 09195147904 Hankonnektor Antal rækker 2 1 stk
Brand: HARTING
SKU: 3002539
Availability: BackOrder

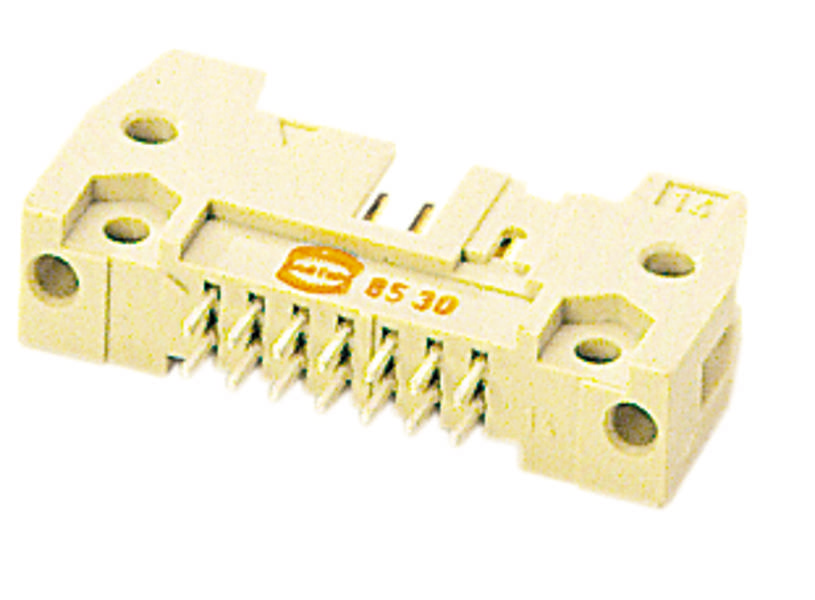

En hvid elektronisk stikforbinder med flere metalben, hvorpå der står '85-30'.

Produkttype

Hankonnektor

Konstruktion

lige

2.54 mm

Indhold

1 stk

Samlet antal poler

Datablad (PDF)

Levering man. 8. feb. 2027

Antal (stk.)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal

stk.

Total (17,52 kr. / stk.r)

17,52 kr.

ekskl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Hunkonnektor, hankonnektor

Samlet antal poler 14
Antal rækker 2
Indhold 1 stk

Tekniske specifikationer

Serie: SEK-standard
Komponenter: Hankonnektor
Kontaktbeskrivelse: Lige
Tilslutning: Reflowloddetilslutning (THR)
Arten af forbindelse: Printplade til kabel
Antal kontakter: 14
Længde på ben: 2,9 mm
Låsetype: Med lange håndtag
Stikkontaktrækker: 2
Raster, tilslutningsside: 2,54 mm
Mærkestrøm: Ca. 1 A.
Isoleringsmodstand: >109 Ω
Gennemgangsmodstand: ≤20 mΩ
Grænsetemperatur: -55 +125 °C (ved reflowlodning maks. +240 °C i 60 s)
Indstiks- og trækkraft ≤ 42 N.
Stikcyklusser: ≥ 50
Prøvespænding Ueff: 1 kV
Isoleringsstofgruppe: II (400 ≤ CTI < 600)
Materiale anvendelse: Termoplastisk formstof (PCT)
Farve anvendelse: beige
Materiale kontakter: Kobberlegering
Kontaktoverflade: Rustfrit stål via Ni stikside;Sn via Ni tilslutningsside
Materialbrændbarhedsklasse iht. UL 94: V-0
Standarder: IEC 60603-13
Nettovægt: 6,95 g

Produkttype: Hankonnektor

Konstruktion: lige

Samlet antal poler: 14

Rækkeantal: 2

RM: 2.54 mm

Nominel strøm: 1 A

Nominel strøm - afrundet: 1 A

Tilslutning: THR

Producentfarve: Beige

Chassismateriale: PA

Produc.-delnr.: 09195147904

Indhold: 1 stk

Kontaktmateriale: Kobberlegering

Type: 09 19 514 7904

Gennemgangsmodstand: 20 mΩ

Isolationsmodstand: 109 Ω

Stiftlængde: 2,9 mm

: Printed circuit board to cable

: Other

: 14

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 2.9 mm

: 2.54 mm

: 2

: Thermoplastic

: 90° (upwards vertical)

: Other

: 1 A

Dokumenter og downloads

Datablad

Datablad 3002539 HARTING 09195147904 Hankonnektor Antal rækker 2 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3002539 HARTING 09195147904 Hankonnektor Antal rækker 2 1 stk

Beskrivelse

Hankonnektor, reflowloddetilslutning (THR), mærkestrøm: 1 A, kontakter: 14, lige, kobberlegering

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
