Name: HARTING 09061326931 Hankonnektor Antal rækker 3 1 stk
Brand: HARTING
SKU: 3003503
Availability: BackOrder

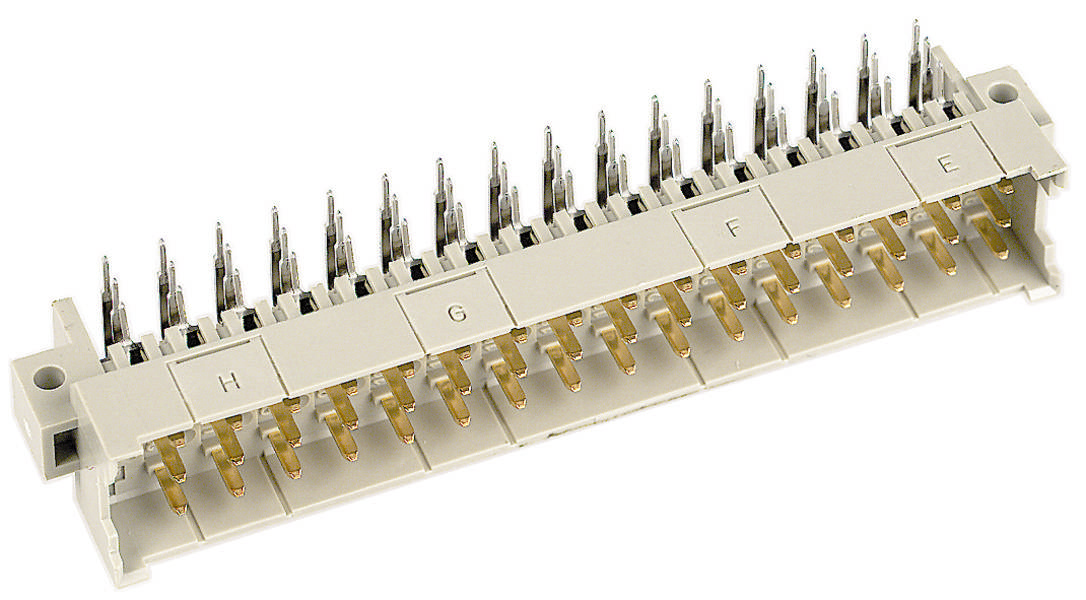

En elektrisk stikforbindelse med flere metalliske ben i to rækker. Bogstaverne E til H er markeret på huset.

Produkttype

Hankonnektor

Konstruktion

Vinklet

2.54 mm

5.08 mm

Indhold

1 stk

Samlet antal poler

Datablad (PDF)

Levering tirs. 5. jan. 2027

Antal

stk.

Total (25,52 kr. / stk.r)

25,52 kr.

ekskl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Hunkonnektor, hankonnektor

Samlet antal poler 32
Antal rækker 3
Indhold 1 stk

Tekniske specifikationer

Serie din 41612
Komponenter: Hankonnektor
Kontaktbeskrivelse: Vinklet
Tilslutning: Tilslutning til bølgelodning
Arten af forbindelse: Motherboard to tommelghi;Extender kort;printplade til kabel
Antal kontakter: 32
Stik-kontaktrækker: 3
Raster, tilslutningsside: 2,54 mm;5,08 mm
Mærkestrøm: Mærkestrøm målt ved 20 °C, se nærmere oplysninger om deratingskurven
Isoleringsmodstand: >1012 Ω
Gennemgangsmodstand: 15 mΩ
Grænsetemperatur: -55 +125 °C
Indstiks- og trækkraft ≤ 50 N.
Stikcyklusser: ≥ 400
Prøvespænding Ueff: 1,55 kV (kontakt-kontakt)
Isoleringsstofgruppe: IIIA (175 ≤ CTI < 400)
Materiale anvendelse: Termoplastisk, glasfiberforstærket formstof
Farve indsats: RAL 7032 (kiselgrå)
Materiale kontakter: Kobberlegering
Kontaktoverflade: Rustfrit stål via Ni stikside;Sn via Ni tilslutningsside
Materialbrændbarhedsklasse iht. UL 94: V-0
Standarder: IEC 60603-2
Nettovægt: 21,9 g
Betegnelse: Konstruktion F
Raster, stikside: 3,81 mm;5,08 mm
Luftstrækning: ≥ 1,6 mm
Krybestrækning: ≥ 3 mm
Kendetegn: Blyfri
Printpladefastgørelse: Med flange
Hot plugging: nej
Jernbaneklassificering: F4/I3 ifølge NFF 16-101/102
Kontaktbestykning: Række z og d, position 2, 4, ... , 30, 32
Kodning: Hul-kodning;krave-kodning;kodning med kontakttab;D20 kodning

Produkttype: Hankonnektor

Konstruktion: Vinklet

Samlet antal poler: 32

Rækkeantal: 3

RM: 2.54 mm
5.08 mm

Tilslutning: Lodning

Producentfarve: Stengrå (RAL 7032)

Chassismateriale: PA

Produc.-delnr.: 09061326931

Indhold: 1 stk

Kontaktmateriale: Kobberlegering

Type: 09 06 132 6931

Gennemgangsmodstand: 15 mΩ

Isolationsmodstand: 1012 Ω

: Printed circuit board to cable

: Other

: 32

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 2.54 mm

: 3

: 3.81 mm

: Thermoplastic

: 0°/180° (horizontal)

: Flange

: 6 A

Dokumenter og downloads

Datablad

Datablad 3003503 HARTING 09061326931 Hankonnektor Antal rækker 3 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3003503 HARTING 09061326931 Hankonnektor Antal rækker 3 1 stk

Beskrivelse

Hankonnektor, tilslutning til bølgelodning, mærkestrøm: 6 A, kontakter: 32, vinklet, kobberlegering

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
