Name: HARTING 09061216981 Hankonnektor 1 stk
Brand: HARTING
SKU: 3003498
Availability: BackOrder

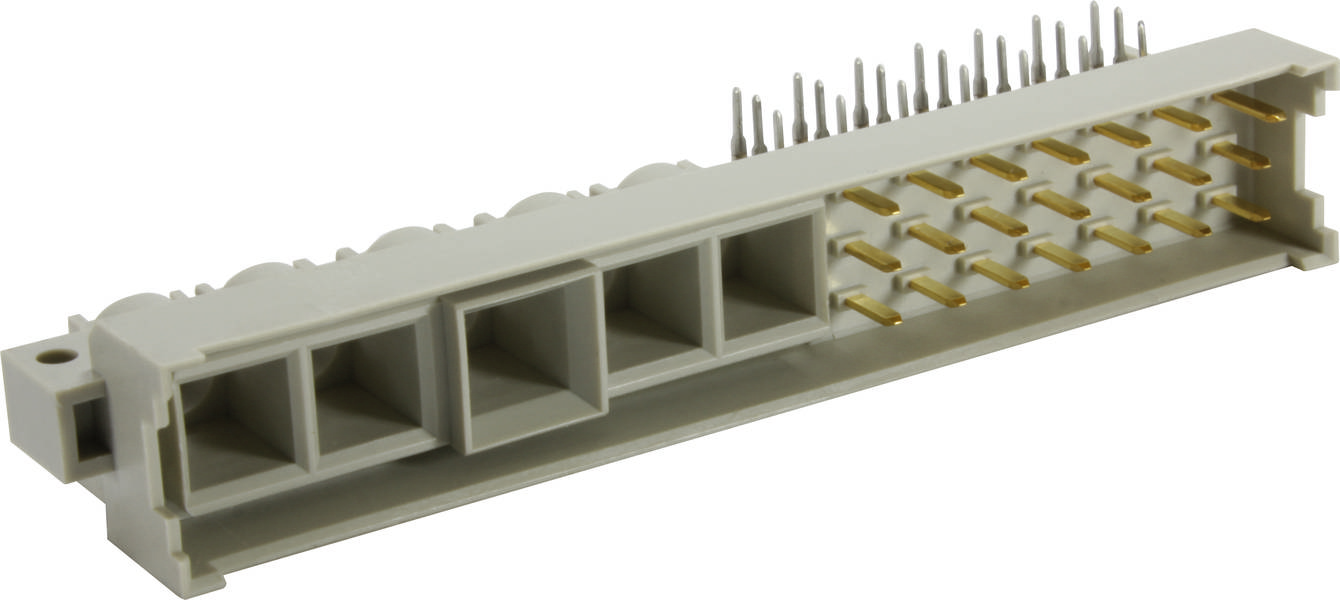

En rektangulær elektrisk stikforbinder med flere guldfarvede ben og fem stikpladser. Egnet til elektroniske enheder.

Produkttype

Hankonnektor

Konstruktion

Vinklet

2.54 mm

5.08 mm

Indhold

1 stk

Samlet antal poler

Datablad (PDF)

Ukendt leveringstid

Antal (stk.)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal

stk.

Total (135,20 kr. / stk.r)

135,20 kr.

ekskl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Hunkonnektor, hankonnektor

Samlet antal poler 26
Indhold 1 stk

Tekniske specifikationer

Serie din 41612
Komponenter: Hankonnektor
Kontaktbeskrivelse: Vinklet
Tilslutning: Tilslutning til bølgelodning
Arten af forbindelse: Motherboard to tommelghi;printplade til kabel;kabel til kabel
Antal kontakter: 26
Raster, tilslutningsside: 2,54 mm;5,08 mm
Mærkestrøm: Mærkestrøm målt ved 20 °C, se nærmere oplysninger om deratingskurven
Isoleringsmodstand: >1012 Ω
Gennemgangsmodstand: 15 mΩ
Grænsetemperatur: -55 +125 °C
Indstiks- og trækkraft ≤ 85 N.
Stikcyklusser: ≥ 400
Prøvespænding Ueff: 1,55 kV
Isoleringsstofgruppe: IIIA (175 ≤ CTI < 400)
Materiale anvendelse: Termoplastisk, glasfiberforstærket formstof
Farve indsats: RAL 7032 (kiselgrå)
Materiale kontakter: Kobberlegering
Kontaktoverflade: Rustfrit stål via Ni stikside;Sn via Ni tilslutningsside
Materialbrændbarhedsklasse iht. UL 94: V-0
Standarder: IEC 60603-2 (standard supplement)
Nettovægt: 17,52 g
Betegnelse: Konstruktion MH 21+5
Raster, stikside: 3,81 mm;5,08 mm
Luftstrækning: ≥ 1,6 mm
Krybestrækning: ≥ 3 mm
Egenskaber: Blyfri;mærkestrøm specialkontakter: Se datablad for de valgte kontakter
Antal signalkontakter 21
Antal specialkontakter: 5
Printpladefastgørelse: Med flange
Hot plugging: nej
Jernbaneklassificering: F4/I3 ifølge NFF 16-101/102
Kontaktbestykning: Række z, b og d, position 20, 22, 24 26, 28, 30, 32
Kodning: Flange-kodning;kodning med tab af kontakt
Forspringskontakt i position: Z32

Produkttype: Hankonnektor

Konstruktion: Vinklet

Samlet antal poler: 26

RM: 2.54 mm
5.08 mm

Tilslutning: Lodning

Producentfarve: Stengrå (RAL 7032)

Chassismateriale: PA

Produc.-delnr.: 09061216981

Indhold: 1 stk

Kontaktmateriale: Kobberlegering

Type: 09 06 121 6981

Gennemgangsmodstand: 15 mΩ

Isolationsmodstand: 1012 Ω

: Printed circuit board to cable

: Other

: 26

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 2.54 mm

: 3.81 mm

: Thermoplastic

: 0°/180° (horizontal)

: Flange

: 6 A

Dokumenter og downloads

Datablad

Datablad 3003498 HARTING 09061216981 Hankonnektor 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3003498 HARTING 09061216981 Hankonnektor 1 stk

Beskrivelse

Hankonnektor, tilslutning til bølgelodning, mærkestrøm: 6 A, kontakter: 26, vinklet, kobberlegering

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
