Name: HARTING 09060322941 Hankonnektor Antal rækker 3 1 stk
Brand: HARTING
SKU: 3003501
Availability: BackOrder

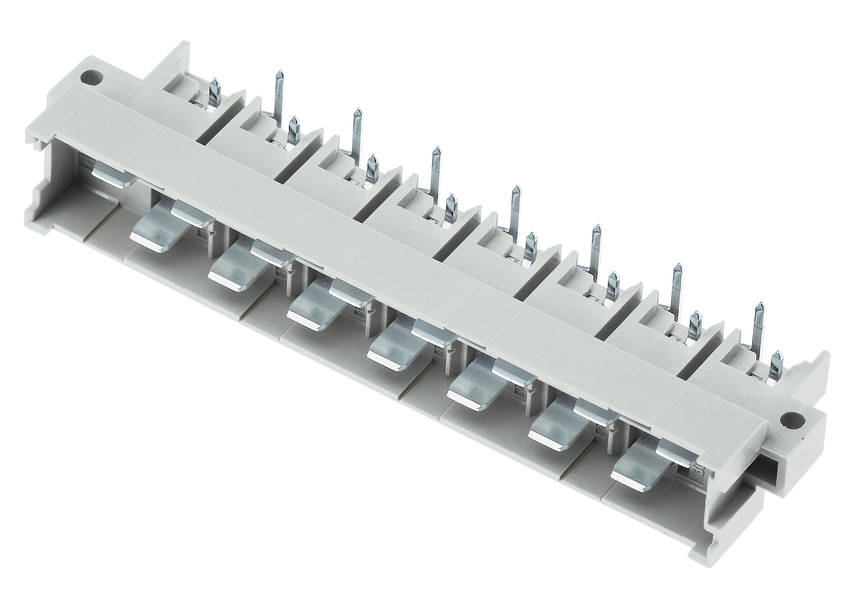

En grå elektrisk stikforbinder med flere gyldne ben.

Produkttype

Hankonnektor

Konstruktion

lige

5.08 mm

Indhold

1 stk

Samlet antal poler

Datablad (PDF)

Levering ons. 6. jan. 2027

Antal (stk.)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal

stk.

Total (223,20 kr. / stk.r)

223,20 kr.

ekskl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Hunkonnektor, hankonnektor

Samlet antal poler 32
Antal rækker 3
Indhold 1 stk

Tekniske specifikationer

Serie din 41612
Komponenter: Hankonnektor
Kontaktbeskrivelse: Lige
Tilslutning: Tilslutning til bølgelodning
Arten af forbindelse: Motherboard to tommelghi;mezzanine;printplade til kabel
Antal kontakter: 32
Længde på ben: 3,5 mm
Stik-kontaktrækker: 3
Raster, tilslutningsside: 5,08 mm
Mærkestrøm: Mærkestrøm målt ved 20 °C, se nærmere oplysninger om deratingskurven
Isoleringsmodstand: >1012 Ω
Gennemgangsmodstand: 15 mΩ
Grænsetemperatur: -55 +125 °C
Indstiks- og trækkraft ≤ 50 N.
Stikcyklusser: ≥ 500
Prøvespænding Ueff: 1,55 kV (kontakt-kontakt)
Isoleringsstofgruppe: IIIA (175 ≤ CTI < 400)
Materiale anvendelse: Termoplastisk, glasfiberforstærket formstof
Farve indsats: RAL 7032 (kiselgrå)
Materiale kontakter: Kobberlegering
Kontaktoverflade: Rustfrit stål via Ni stikside;Sn via Ni tilslutningsside
Materialbrændbarhedsklasse iht. UL 94: V-0
Standarder: IEC 60603-2 (standard supplement)
Nettovægt: 20,04 g
Betegnelse: Konstruktion F
Raster, stikside: 3,81 mm;5,08 mm
Luftstrækning: ≥ 1,6 mm
Krybestrækning: ≥ 3 mm
Kendetegn: Blyfri
Printpladefastgørelse: Med flange
Hot plugging: nej
Jernbaneklassificering: F1/I2 som defineret i NFF 16-101/102
Kontaktbestykning: Række z og d, position 2, 4, ... , 30, 32
Kodning: Hul-kodning;krave-kodning;kodning med kontakttab;D20 kodning

Produkttype: Hankonnektor

Konstruktion: lige

Samlet antal poler: 32

Rækkeantal: 3

RM: 5.08 mm

Tilslutning: Lodning

Producentfarve: Stengrå (RAL 7032)

Chassismateriale: PA

Produc.-delnr.: 09060322941

Indhold: 1 stk

Kontaktmateriale: Kobberlegering

Type: 09 06 032 2941

Gennemgangsmodstand: 15 mΩ

Isolationsmodstand: 1012 Ω

Stiftlængde: 3,5 mm

: Printed circuit board to cable

: Other

: 32

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 3.5 mm

: 5.08 mm

: 3

: 3.81 mm

: Thermoplastic

: 90° (upwards vertical)

: Flange

: 6 A

Dokumenter og downloads

Datablad

Datablad 3003501 HARTING 09060322941 Hankonnektor Antal rækker 3 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3003501 HARTING 09060322941 Hankonnektor Antal rækker 3 1 stk

Beskrivelse

Hankonnektor, tilslutning til bølgelodning, mærkestrøm: 6 A, kontakter: 32, lige, kobberlegering
