Name: HARTING 09031646951 Hankonnektor Antal rækker 3 1 stk
Brand: HARTING
SKU: 3003445
Availability: InStock

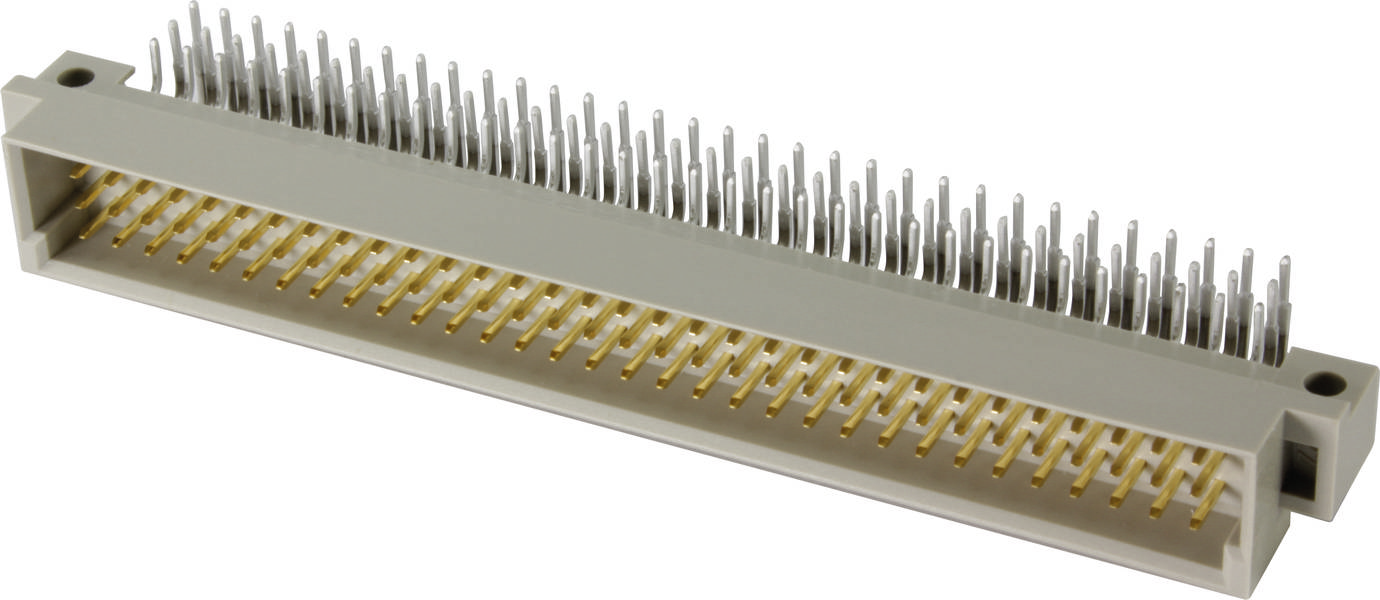

En elektrisk stikforbinder med flere parallelle metalstik og forgyldte kontakter til elektroniske kredsløb.

Produkttype

Hankonnektor

Konstruktion

Vinklet

2.54 mm

Indhold

1 stk

Samlet antal poler

Datablad (PDF)

Levering fre. 16. okt.

15 stk.

Antal (stk.)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal

stk.

Total (52,00 kr. / stk.r)

52,00 kr.

ekskl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Hunkonnektor, hankonnektor

Samlet antal poler 64
Antal rækker 3
Indhold 1 stk

Tekniske specifikationer

Serie din 41612
Komponenter: Hankonnektor
Kontaktbeskrivelse: Vinklet
Tilslutning: Tilslutning til bølgelodning
Arten af forbindelse: Motherboard to tommelghi;Extender kort;printplade til kabel
Antal kontakter: 64
Stik-kontaktrækker: 3
Raster, tilslutningsside: 2,54 mm
Mærkestrøm: Mærkestrøm målt ved 20 °C, se nærmere oplysninger om deratingskurven
Isoleringsmodstand: >1012 Ω
Gennemgangsmodstand: ≤20 mΩ
Grænsetemperatur: -55 +125 °C
Indstiks- og trækkraft ≤ 60 N.
Stikcyklusser: ≥ 400
Prøvespænding Ueff: 1 kV
Isoleringsstofgruppe: IIIA (175 ≤ CTI < 400)
Materiale anvendelse: Termoplastisk, glasfiberforstærket formstof
Farve indsats: RAL 7032 (kiselgrå)
Materiale kontakter: Kobberlegering
Kontaktoverflade: Rustfrit stål via Ni stikside;Sn via Ni tilslutningsside
Materialbrændbarhedsklasse iht. UL 94: V-0
Standarder: IEC 60603-2
Nettovægt: 11,9 g
Betegnelse: Konstruktion C
Raster, stikside: 2,54 mm
Luftstrækning: ≥ 1,2 mm
Krybestrækning: ≥ 1,2 mm
Kendetegn: Blyfri
Printpladefastgørelse: Med flange
Hot plugging: nej
Jernbaneklassificering: F4/I3 ifølge NFF 16-101/102
Kontaktbestykning: Række a og c, position 1, 2, ... , 31, 32
Kodning: Kodning med tab af kontakt;sidekodning
Forspringskontakt i position: a1;a32

Produkttype: Hankonnektor

Konstruktion: Vinklet

Samlet antal poler: 64

Rækkeantal: 3

RM: 2.54 mm

Tilslutning: Lodning

Producentfarve: Stengrå (RAL 7032)

Chassismateriale: PA

Produc.-delnr.: 09031646951

Indhold: 1 stk

Kontaktmateriale: Kobberlegering

Type: 09 03 164 6951

Gennemgangsmodstand: 20 mΩ

Isolationsmodstand: 1012 Ω

: Printed circuit board to cable

: Other

: 64

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 2.54 mm

: 3

: 2.54 mm

: Thermoplastic

: 0°/180° (horizontal)

: Flange

: 2 A

Dokumenter og downloads

Datablad

Datablad 3003445 HARTING 09031646951 Hankonnektor Antal rækker 3 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3003445 HARTING 09031646951 Hankonnektor Antal rækker 3 1 stk

Beskrivelse

Hankonnektor, tilslutning til bølgelodning, mærkestrøm: 2 A, kontakter: 64, vinklet, kobberlegering

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
