Fujitsu FTR-K1CK012W Printrelæ 12 V/DC 16 A 1 x skiftekontakt 1 stk

Et sort elektrisk relæ med flere tilslutninger i bunden.

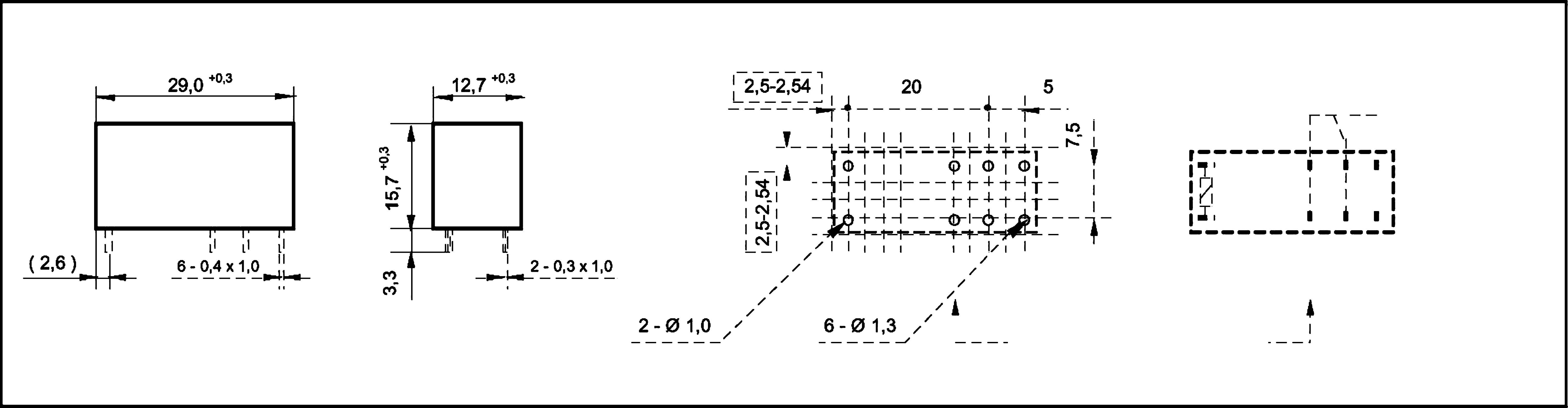

Teknisk tegning af rektangulære komponenter med dimensioner og hulafstande i millimeter. Detaljerede målangivelser og annotationslinjer.

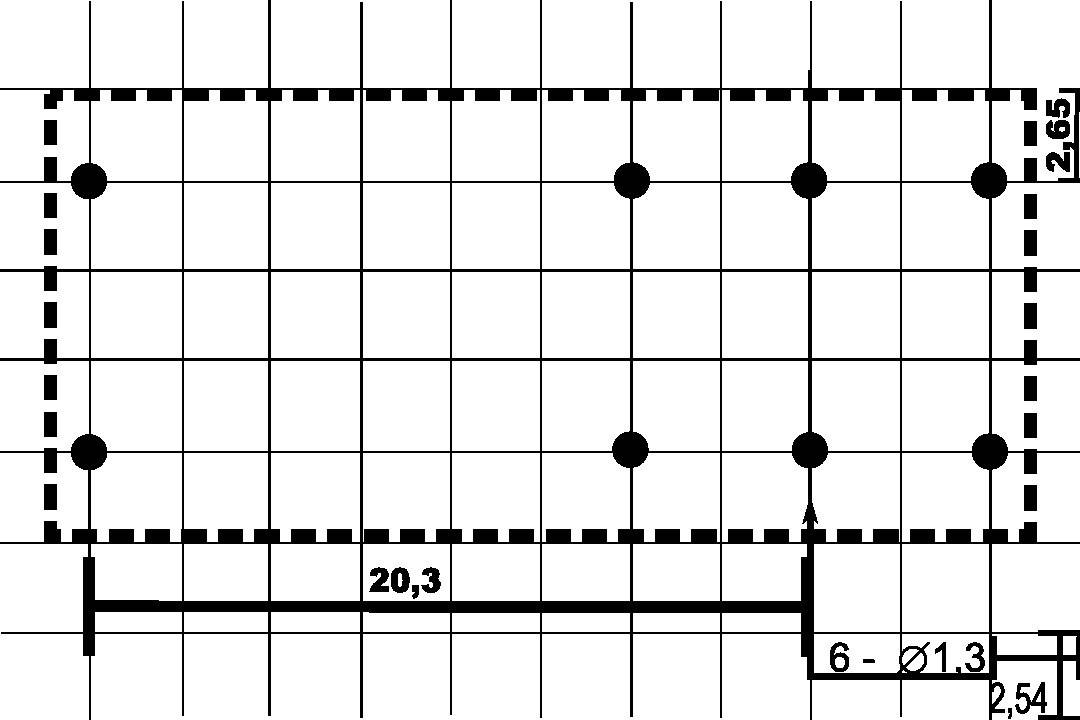

'Teknisk tegning af et rektangulært hulraster med seks punkter. Mål: 20,3 enheder i bredden, 2,54 og 2,65 enheder i højden.'
1/3
Lignende billede
Produkttype
Printrelæ
Nominel spænding spole
12 V/DC
Styrefunktion
Monostabil, 1 spole
Kontakttype
1 x skiftekontakt
Koblingsspænding (max.)
300 V/DC
440 V/AC
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Levering tors. 5. nov.
384 stk.
Antal
Total (21,90 kr. / stk.r)
21,90 kr.
prav.tax.untaxed inkl. moms
ekskl. 69,00 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
30 dages returret
Rapporter juridiske bekymringer

Højdepunkter og detaljer

Relæ - PCB

Vigtig information

  • Et trekantet skilt med bogstaverne 'D', 'V', 'E'.
  • Et sort-hvidt, abstrakt cirkeldesign med geometriske former og et sort segment i den øverste højre del af cirklen.
  • Et stiliseret logo med bogstaver og en lille cirkel. Baggrunden er hvid, den viste form er sort.

Tekniske specifikationer

Produkttype

Printrelæ

Type

FTR-K1CK012W

Nominel spænding spole

12 V/DC

Styrespænding (min.)

8.4 V/DC

Styrespænding (max.)

30 V/DC

Styrefunktion

Monostabil, 1 spole

Modstand (spole)

360 Ω

Kontakttype

1 x skiftekontakt

Kontaktmateriale

AgSnO2

Koblingsspænding (max.)

300 V/DC

440 V/AC

Brydestrøm (max.)

16 A

Maks. afbryderstyrke

384 W

4000 VA

Tilslutning

Loddepins

Elektrisk levetid

1 x 105

Mekanisk levetid

20 x 106

Min. Temperatur

-40 °C

Maks. temperatur

+85 °C

L

29 mm

Bredde

12.7 mm

H

15.7 mm

Dim.

(L x B x H) 29 x 12.7 x 15.7 mm

Indhold

1 stk

RoHS-godkendt

Ja

Nominel spænding (detaljer)

12 V/DC

Koblingseffekt

(ohmsk belastning) 384 W / 4000 VA

Koblingsspænding

250 V/AC

Skiftestrøm

16 A

Type

FTR-K1CK012W

Dokumenter og downloads

Datablad

Datablad 504384 Fujitsu FTR-K1CK012W Printrelæ 12 V/DC 16 A 1 x skiftekontakt 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 504384 Fujitsu FTR-K1CK012W Printrelæ 12 V/DC 16 A 1 x skiftekontakt 1 stk

Beskrivelse

16 A miniature-effektrelæ, print-version. Lav højde på 15,7 mm. Isolationsstyrke spole/kontakt 5 kV/10 mm.
