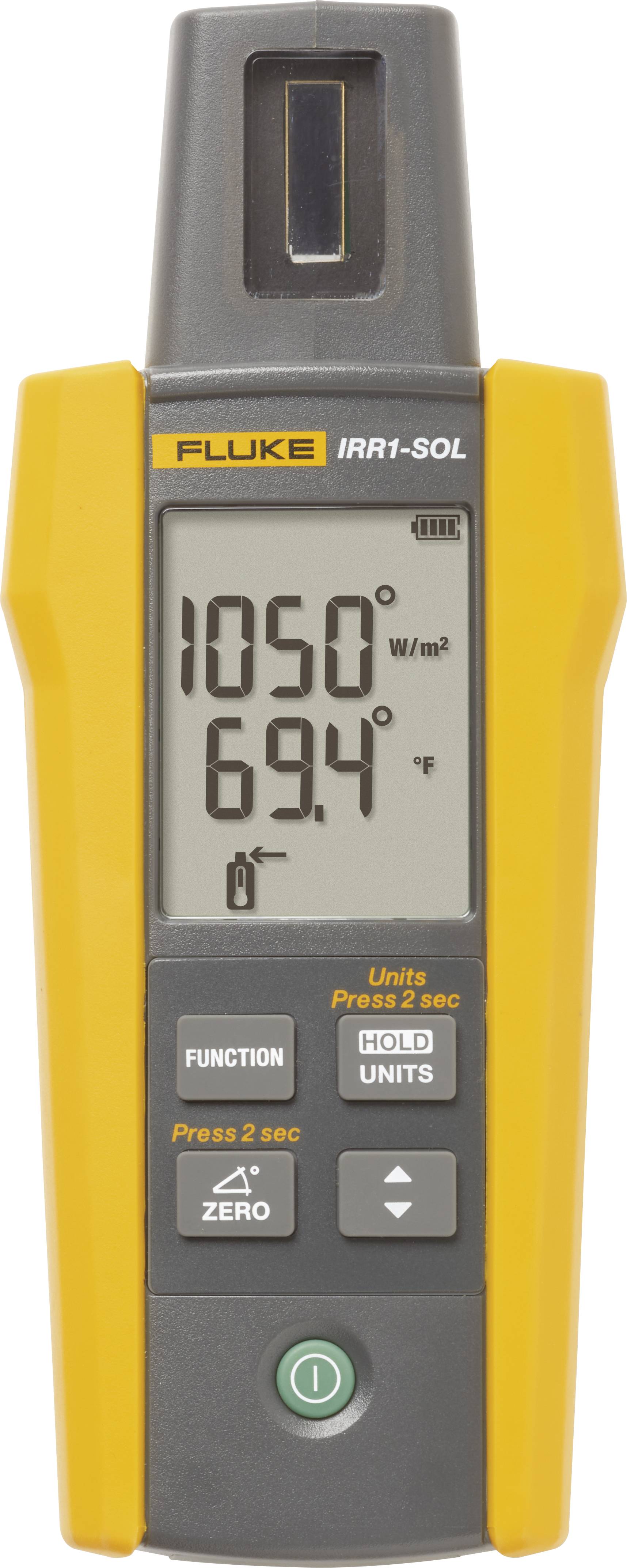

Fluke 5218288 FLK-IRR1-SOL Solcelleenergi-måleapparat
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
8 stk.
Antal
Total (4.490,00 kr. / stk.r)
4.490,00 kr.
inkl. moms
Gratis fragt
Kun 8 stk. tilbage på lager
Højdepunkter og detaljer
Lys-, belysningsmåleudstyr
- Mål indstrålingsstyrken, omgivelsernes temperatur og PV-modulet, justering af solcelleanlæg og hældningsvinklen
- Udfør straks målinger for at bestemme indstrålingsstyrken i W/m² iht. standarden IEC 62446-1.

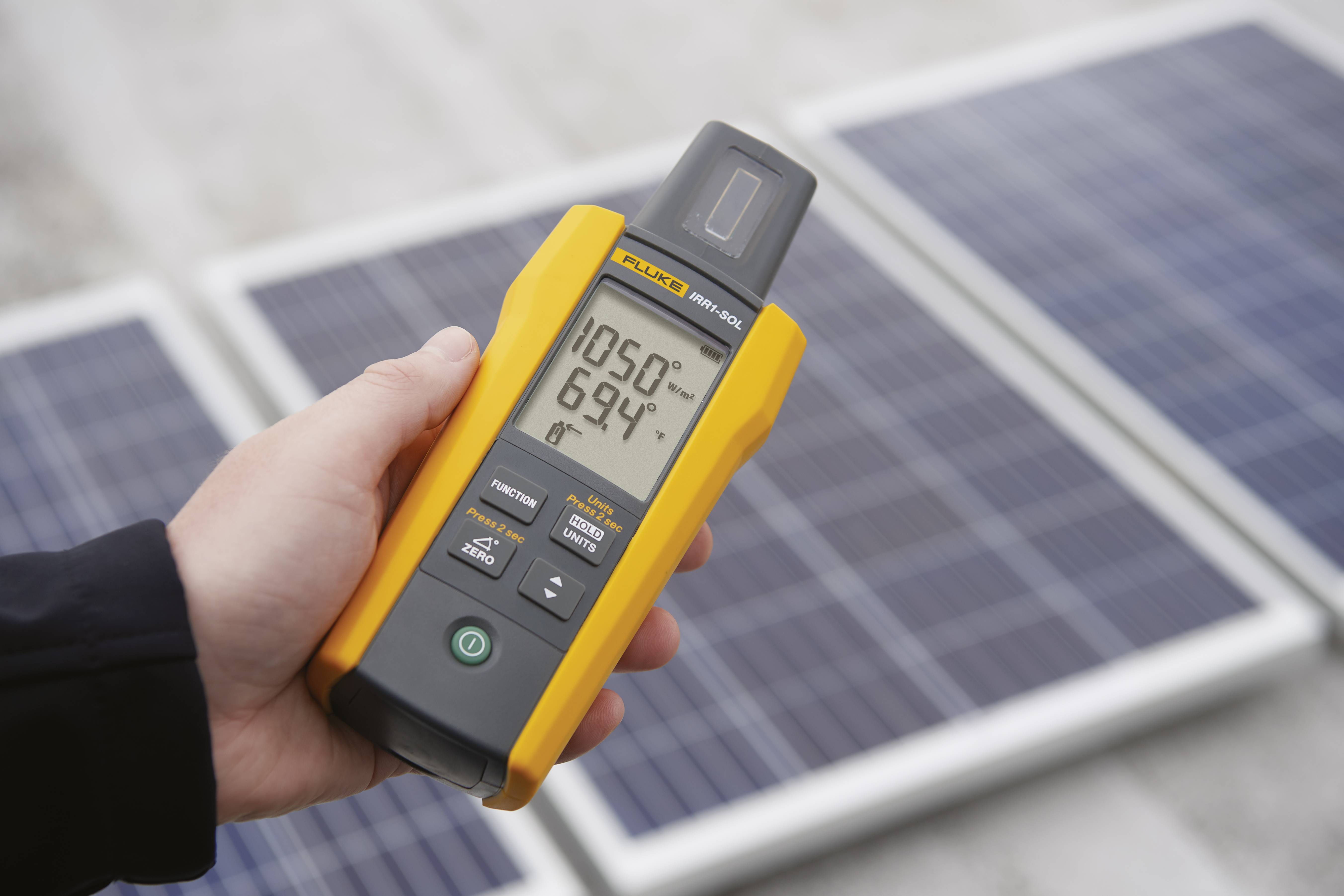

- Kontrastrig LC-display med store cifre for enkel læsbarhed ved direkte sollys
Tekniske specifikationer
- Indstråling
- Måleområde: 0 til 1400 W/m²
- Opløsning: 1 W/m²
- Målenøjagtighed: ± (5 % + 5 tælleværdier)

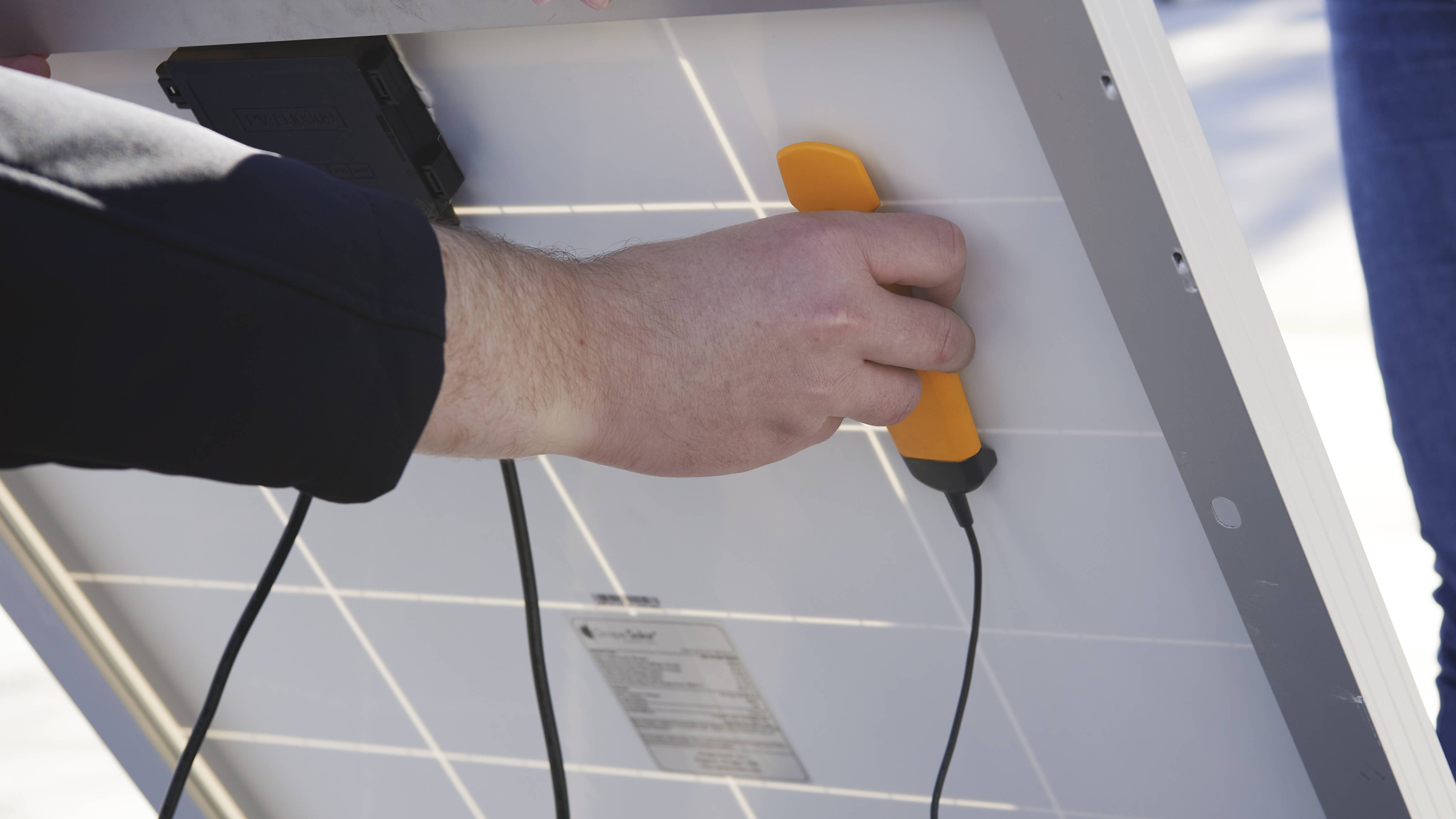

- Temperaturmåling.
- Måleområde (°C) -30 °C til 100 °C.
- Maks. Opløsning 0,1 °C.
- Målenøjagtighed: ±1 °C ved -10 °C til 75 °C
- ±2 °C ved -30 °C til -10 °C og 75 °C til 100 °C.
- Bemærk: Responstid for temperaturmåling: Ca. 30 s.
- Hældningsvinkel
- Måleområde -90° til +90°
- Opløsning: 0,1°.
- Målenøjagtighed: ±1.5° ved -50° til +50°, ±2.5° ved -85° til -50° og +50° til +85°
- ±3.5° ved -90° til -85° og +85° til +90°
- Kompas
- Måleområde 0° til 360°
- Opløsning 1 °
- Målenøjagtighed: ±7°
- Bemærk: a) måleværdier gælder for apparatets hældning mellem -20 og +20 grader i forhold til vandret. Uden for dette område
- "--" vises på LC-displayet.
- b) resultatet vedrører magnetisk nord.
- Strømforsyning: 4 alkali-batterier, type AA
- Driftstid (typisk): 50 timer (≤ 9000 målinger)
- Automatisk slukning efter 30 minutter
- Produkttype
Solcelleenergi-måleapparat
- Beskeder Funktion
Strålingsintensitet
Fabriksstandard
- Dim.
(L x B x H) 150 x 80 x 35 mm
- Visning
LCD
- Vægt
231 g
- Målenøjagtighed belysning
5 %
- Bredde
80 mm
- H
35 mm
- L
150 mm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 2475391 Fluke 5218288 FLK-IRR1-SOL Solcelleenergi-måleapparat
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2475391 Fluke 5218288 FLK-IRR1-SOL Solcelleenergi-måleapparat
Beskrivelse
Udfør de afgørende målinger, der er nødvendige til installation, test, vedligeholdelse og dokumentation af solcellemoduler eller fotovoltaiske systemer - med
En enkelt enhed, der er let at betjene.

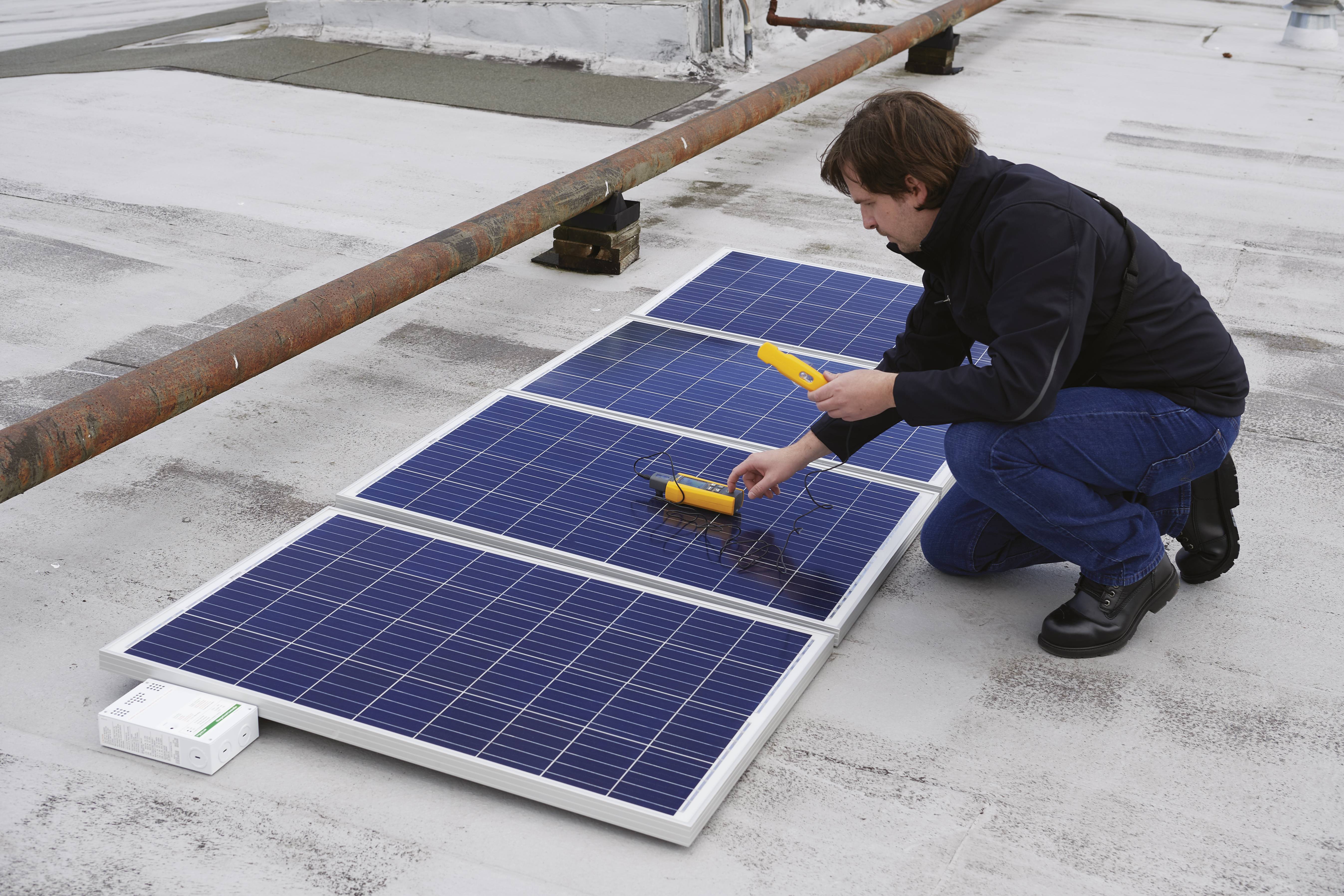

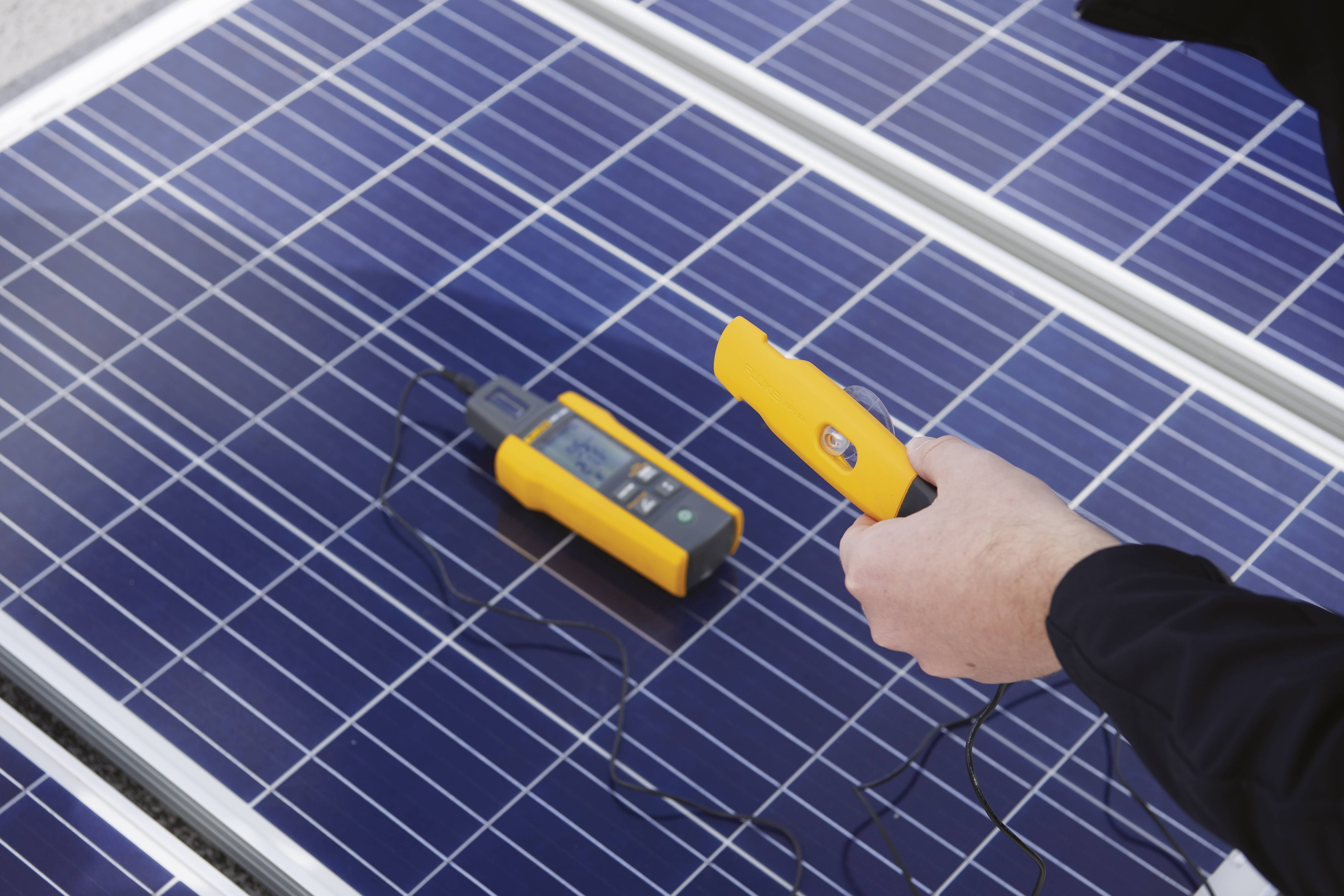

Indstrålingsmåleapparat Fluke IRR1-Sol er udviklet til at forenkle installation, ibrugtagning og fejlfinding af fotovoltaiske anlæg og til at måle indstrålingsstyrke, temperatur, hældning og justering af solvarmemodulerne med et enkelt håndholdt apparat. Takket være sin robuste, kompakte konstruktion, en beskyttende bæretaske og et letlæseligt, kontrastrigt LC-display til aflæsning af måleværdier ved direkte sollys kan du bruge IRR1-Sol overalt. Med enkel betjening, forsinkelsesfri måling af solindstråling og integreret temperatursensor opfylder kravene i IEC 62446-1-standarderne til kontrol, dokumentation og vedligeholdelse af fotovoltaiske anlæg. Derudover giver det integrerede kompas og hældningssensoren mulighed for en hurtig måling og dokumentation af justeringen af tag eller montagepunkt samt hældninger og modulhældning under måling, installation eller indstilling af et anlæg.
Uanset om du arbejder i et tagsystem eller et stort anlæg, det praktiske måleapparat IRR1-Sol bør enhver solinstallationsarbejder og -tekniker have i værktøjstasken.
Brug IRR1-Sol til:Planlægning og opmåling af fotovoltaiske anlæg
Solindstrålingen bestemmes under hensyntagen til recepten med henblik på at bestemme den forventede energiproduktion ved det pågældende montagested. Den bliver i hele soltimer
Målt antal timer pr. dag, hvor der produceres 1000 watt pr. kvadratmeter solcelleanlæg. Sted, tidspunkt på dagen, årstid og vejrforhold påvirker det fulde vejr
Soltimer. Fluke IRR1-Sol kan bruges til beregning af den faktiske solstråling (W/m²) og recepter på montagestedet for at kunne beregne referenceværdier.
Målinger
Efter installation af anlægget skal du sikre dig, at det fungerer efter hensigten ved at måle de elektriske egenskaber og modulernes faktiske udgangseffekt.
Ydeevnen for et fotovoltaik-anlæg beregnes ud fra deres strøm-/spændingskurve (i-V-kurve). Brug IrR1-SoL indstrålingsmåleapparat til at beregne det solindstråling, som kræves til beregning af i-V-kurven for udgangseffekten.
Sammenligning og diagnose
Selv ved korrekt installation skaber et fotovoltaikanlæg muligvis ikke den forventede elektriske effekt. For at opnå den forventede udgangseffekt skal systemet
Den rigtige mængde energi modtages ved indstråling for at kunne frembringe jævnspænding til indføding i vekselretteren.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
En enkelt enhed, der er let at betjene.
Indstrålingsmåleapparat Fluke IRR1-Sol er udviklet til at forenkle installation, ibrugtagning og fejlfinding af fotovoltaiske anlæg og til at måle indstrålingsstyrke, temperatur, hældning og justering af solvarmemodulerne med et enkelt håndholdt apparat. Takket være sin robuste, kompakte konstruktion, en beskyttende bæretaske og et letlæseligt, kontrastrigt LC-display til aflæsning af måleværdier ved direkte sollys kan du bruge IRR1-Sol overalt. Med enkel betjening, forsinkelsesfri måling af solindstråling og integreret temperatursensor opfylder kravene i IEC 62446-1-standarderne til kontrol, dokumentation og vedligeholdelse af fotovoltaiske anlæg. Derudover giver det integrerede kompas og hældningssensoren mulighed for en hurtig måling og dokumentation af justeringen af tag eller montagepunkt samt hældninger og modulhældning under måling, installation eller indstilling af et anlæg.
Uanset om du arbejder i et tagsystem eller et stort anlæg, det praktiske måleapparat IRR1-Sol bør enhver solinstallationsarbejder og -tekniker have i værktøjstasken.
Brug IRR1-Sol til:Planlægning og opmåling af fotovoltaiske anlæg
Solindstrålingen bestemmes under hensyntagen til recepten med henblik på at bestemme den forventede energiproduktion ved det pågældende montagested. Den bliver i hele soltimer
Målt antal timer pr. dag, hvor der produceres 1000 watt pr. kvadratmeter solcelleanlæg. Sted, tidspunkt på dagen, årstid og vejrforhold påvirker det fulde vejr
Soltimer. Fluke IRR1-Sol kan bruges til beregning af den faktiske solstråling (W/m²) og recepter på montagestedet for at kunne beregne referenceværdier.
Målinger
Efter installation af anlægget skal du sikre dig, at det fungerer efter hensigten ved at måle de elektriske egenskaber og modulernes faktiske udgangseffekt.
Ydeevnen for et fotovoltaik-anlæg beregnes ud fra deres strøm-/spændingskurve (i-V-kurve). Brug IrR1-SoL indstrålingsmåleapparat til at beregne det solindstråling, som kræves til beregning af i-V-kurven for udgangseffekten.
Sammenligning og diagnose
Selv ved korrekt installation skaber et fotovoltaikanlæg muligvis ikke den forventede elektriske effekt. For at opnå den forventede udgangseffekt skal systemet
Den rigtige mængde energi modtages ved indstråling for at kunne frembringe jævnspænding til indføding i vekselretteren.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Inkluderet i leveringen

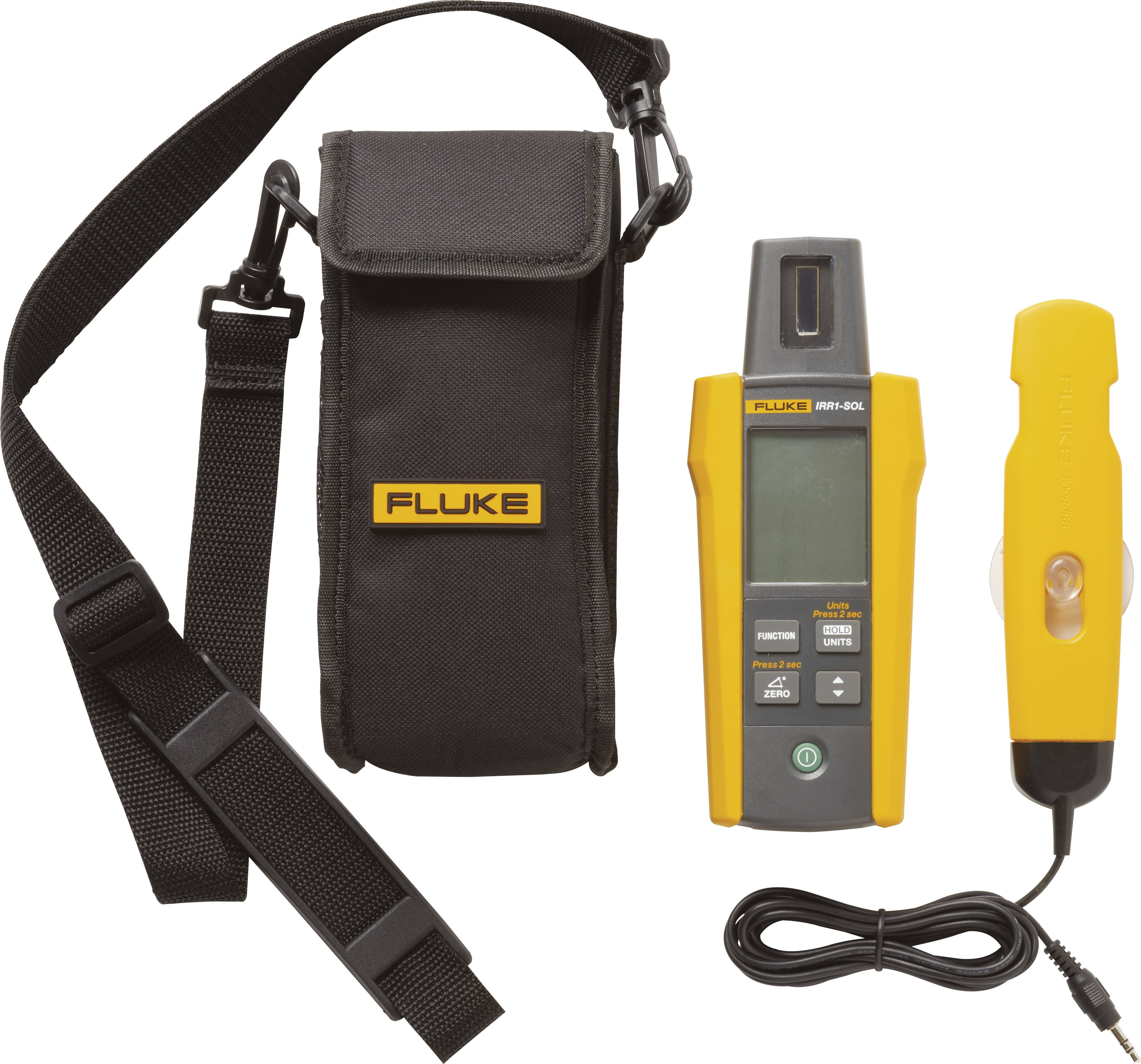

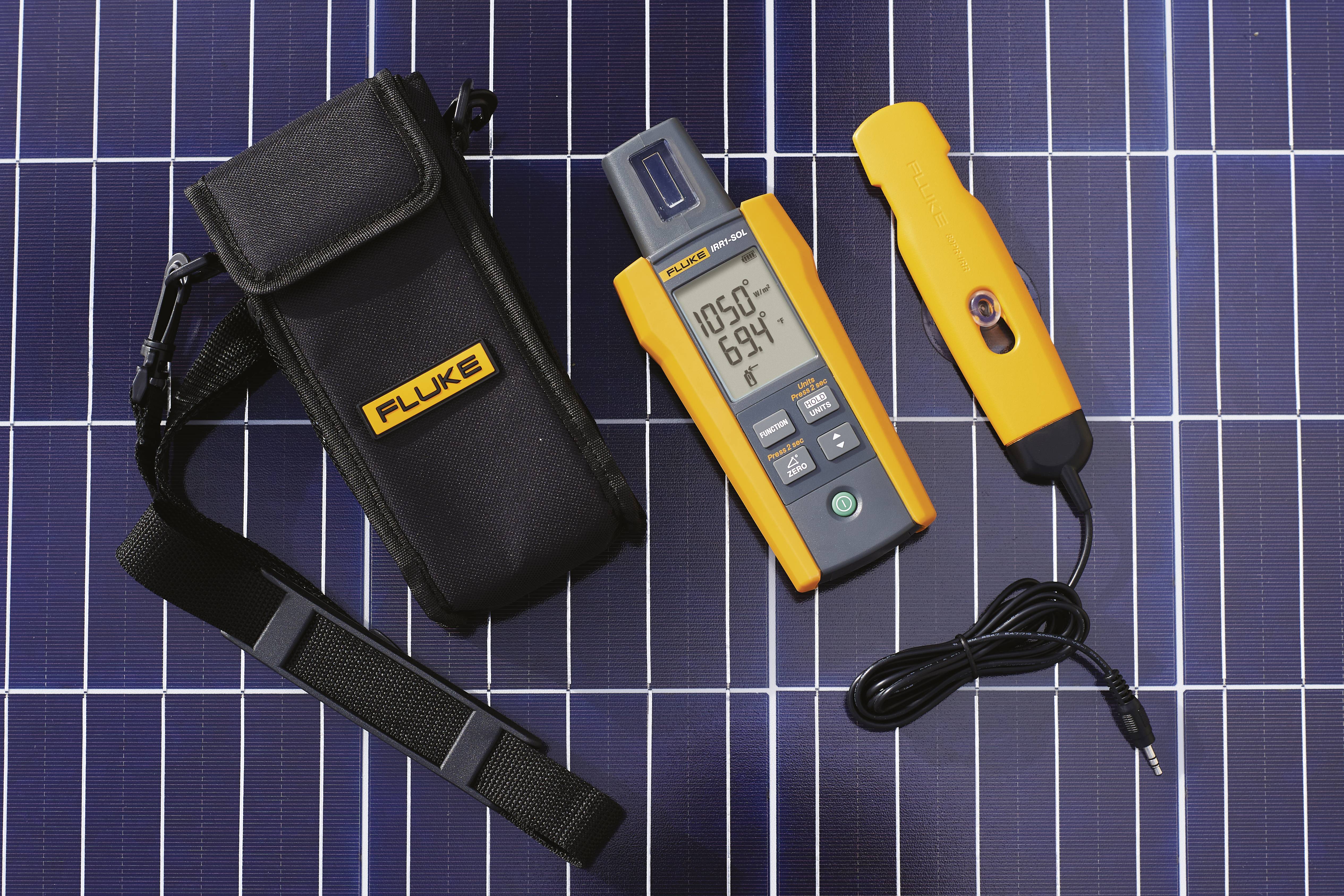

- Inklusive praktisk bæretaske med skulderrem
