Name: FESTO Servomotor 5255429 EMMT-AS-80-S-HS-RS 1.46 Nm 1.76 A 5.4 A
Brand: FESTO
SKU: 2207940
Availability: BackOrder

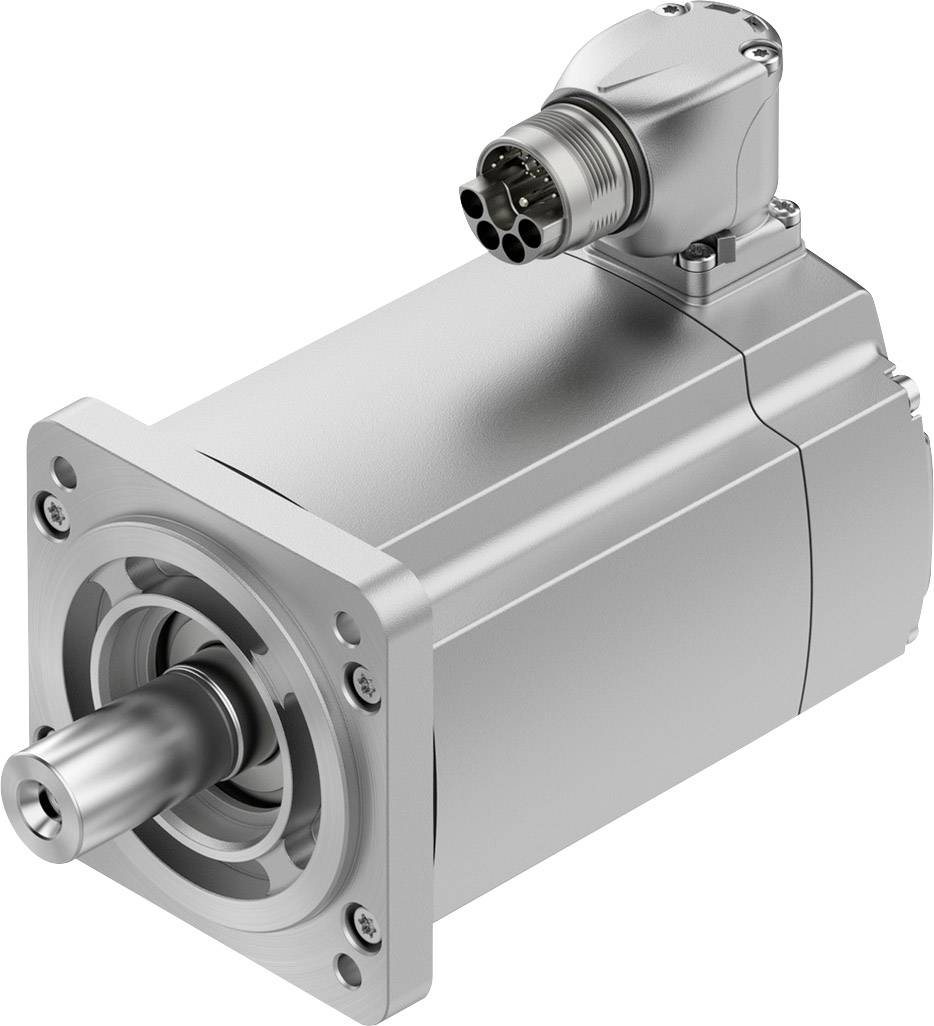

En kompakt servomotor med et cylindrisk metalhus og et tilslutningsstik, egnet til præcis bevægelsesstyring.

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Total (8.090,00 kr. / stk.r)

8.090,00 kr.

inkl. moms

Gratis fragt

Kun tilgængelig for virksomheder

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Stepmotorer

Tekniske specifikationer

Omgivelsestemperatur -15... 40 °C
Opbevaringstemperatur: -20 ... 70 °C
Maks. Opstillingshøjde 4.000 m
Bemærk til max. opstillingshøjde: Fra 1.000 m kun med derating fra -1,0% pr. 100 m.
Relativ luftfugtighed 0 - 90 %
Varmeklasse i henhold til en 60034-1: F.
Maks. Viklingstemperatur: 155 °C.
Mærkeklasse iht. en 60034-1: S1
Temperaturovervågning: Digital motortemperatur-transmission via EnDat 2.2
Motorkonstruktion iht. en 60034-7: I B5
I V1
I V3
Monteringsposition: vilkårlig
Beskyttelsesklasse: IP40
Bemærk til beskyttelsesklasse: IP40 motoraksel uden WDR
IP65 motoraksel med WDR
IP67 til motorkabinet inklusive tilslutningsteknik
Drejningsmoment:< 1,0% af spidsdrejningsmoment
Levetid på lejer ved nominelle betingelser: 20.000 timer
Interfacekode motor Out: 80P
Elektrisk tilslutning 1, tilslutningstype: Hybrid-stik
Elektrisk tilslutning 1, tilslutningsteknik: M23x1
Elektrisk tilslutning 1, antal poler/ledere: 15
Tilsmudsningsgrad: 2
Korrosionsbestandighedsklasse KBK: 0 - ingen korrosionsbelastning
Viklingskoblingstype: Stjerne indvendig
Polpartal: 5
Stilstandsdrejningsmoment: 1.46 Nm
Nominelt drejningsmoment: 1.3 Nm
Højt drejningsmoment: 2.8 Nm
Maks. omdrejningstal 7440 1/min.
Maks. mekanisk omdrejningstal 14000 1/min.
Nominel effekt motor: 408 W.
Kontinuerlig strøm: 2 A.
Motorkonstant: 0.74 Nm/A.
Stilstands-drejemomentkonstant 0.89 Nm/A.
Spændingskonstant fase-fase 53.6 mVmin
Viklingsmodstand fase-fase: 12.4 ohm
Viklingsinduktans fase-fase: 39.8 mH
Vikling længdeduktivitet LD (fase): 25 mH
Vikling tværinduktivitet LQ (fase): 29.8 mH
Elektrisk tidskonstant 4.8 ms
Termisk tidskonstant 42 min.
Termisk modstand 0.95 K/W
Måleflange 250 x 250 x 15 mm
Samlet aftriuminertimoment: 1.33 kgcm2
Produktvægt: 2020 g
Tilladt aksial akselbelastning 120 N.
Tilladt radial akselbelastning 620 N.
Rotoranlægsgiver absolut registrerbare omdrejninger: 1
Rotorgiver interface: EnDat 22
Rotorgiver måleprincip: Induktiv
Rotorgiver driftsspænding DC 5 V
Rotorgiver driftsspændingsområde DC: 3.6... 14 V
Rotorgiver positionsværdier pr. omdrejning: 262.144
Rotorgiver opløsning 18 bit
Rotorgiver systemnøjagtighed vinkelmåling: -120 ... 120 arcsek
MTTF, delkomponent: 190 år, rotorføler
MTTFd, delkomponent: 380 år, rotorføler

Produkttype: Servomotor

Flangemål: 250 mm

Statisk moment: 1.46 Nm

Maks. fasestrøm: 5.4 A

Produc.-delnr.: 5255429

Type: EMMT-AS-80-S-HS-RS

Omdrejningstal: 3000 U/min

Vægt: 2020 g

Nominelt drejningsmoment: 1.3 Nm

Nominel effekt: 408 W

Nominel spænding: 565 V

Nominel strøm: 1.76 A

Maks. omgivelsestemperatur: 40 °C

Min. omgivelsestemperatur: -15 °C

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2207940 FESTO Servomotor 5255429 EMMT-AS-80-S-HS-RS 1.46 Nm 1.76 A 5.4 A

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2207940 FESTO Servomotor 5255429 EMMT-AS-80-S-HS-RS 1.46 Nm 1.76 A 5.4 A

Beskrivelse

• dynamiske, børsteløse, permanent regerede
synkronservomotorer • ekstremt lavt låsemoment
- understøtter højt
synkronløb også ved lave hastigheder
• digitalt
absolutmålesystem kan vælges: - singlemeturn
-
multiturn, batterimos
• enkel tilslutningsteknik

(OCP: One cable plug) -
hybrid-ledning: Motor- og tilslutningsledning

til forsyning og encodere kan indrettes i et • tilslutningsstik til motoren
• drejningsmoment optimeret
• omdrejningstal optimeret
• beskyttelsesklasse:
- IP40 (motoraksel)
- IP67 (motorhus med tilslutningsteknik)
- IP65 (motoraksel med radialaksring fra PTFE)

• motortemperaturoverførsel
digital via EnDat 2.2; motorbeskyttelse via CMMT-AS • valgfrit:

- holdebremse
- aksel med pasfjeder
- motoraksel med radialbølgetætning

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
