Name: FESTO Servomotor 5242197 EMMT-AS-60-S-LS-RM 1.6 A
Brand: FESTO
SKU: 2207824
Availability: BackOrder

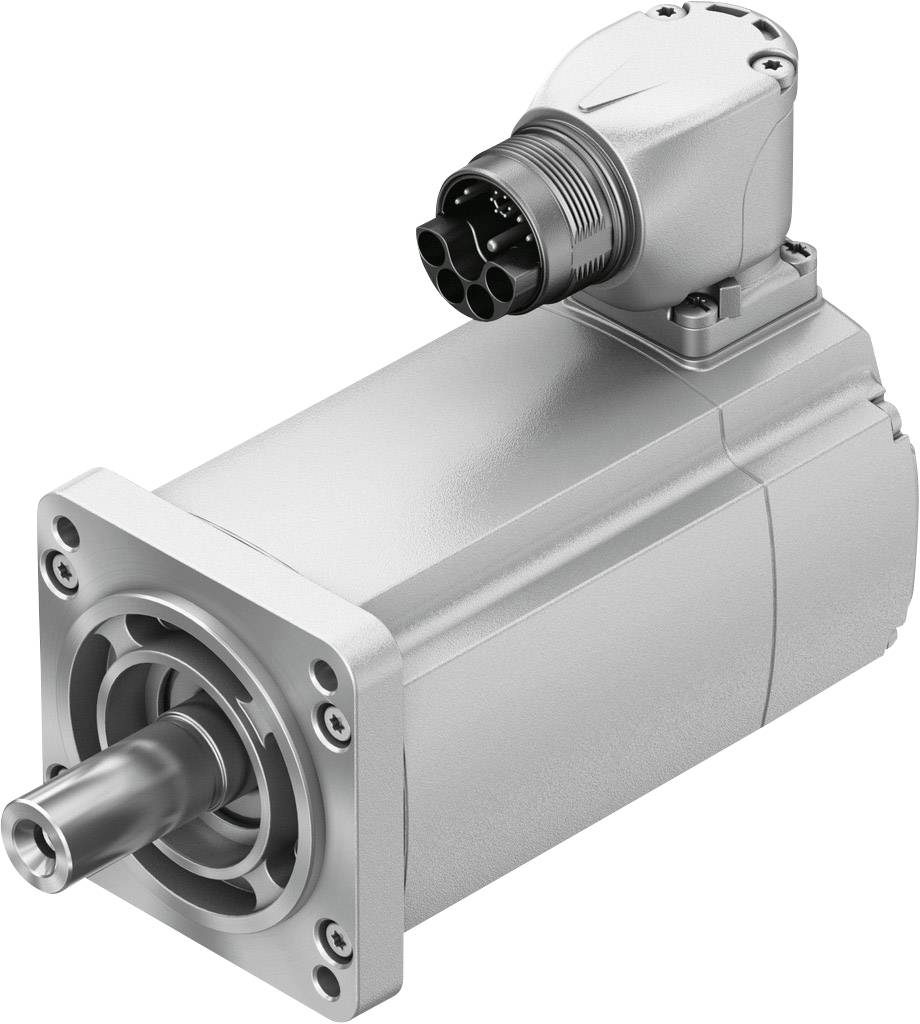

En sølvfarvet elektromotor med vinklet tilslutningsstykke i toppen, fastgjort med skruer på flangen. Egnet til industrielle anvendelser.

EAN:

Fremstillingsnr.

Artikel nr.:

Total (8.190,00 kr. / stk.r)

8.190,00 kr.

inkl. moms

Gratis fragt

Kun tilgængelig for virksomheder

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Stepmotorer

Tekniske specifikationer

Opbevaringstemperatur: -20 ... +70 °C
Relativ luftfugtighed 0 - 90 %
Henvisning til omgivelsestemperatur: Op til 80°C med derating fra 1,5 %/°C.
Maks. Opstillingshøjde 4.000 m
Bemærk til max. opstillehøjde: Fra 1.000 m kun med derating fra -1 % pr. 100 m.
Maks. Viklingstemperatur: 155 °C.
Mærkeklasse iht. en 60034-1: S1
Temperaturovervågning: Digital motortemperatur-transmission via EnDat 2.2
MOTORFORM IHT. EN 60034-7: I B5, V1, I V3
Monteringsposition: vilkårlig
Bemærk til beskyttelsesklasse: IP40 motoraksel uden WDR, IP65 motoraksel med RWDR, IP67 til motorhus inklusive tilslutningsteknik
Koncentricitetsnøjagtighed, koxialitet, planløb iht. din SPEC 42955: N.
Afbalancering af afbalancering: G 2.5
Drejningsmoment: 1 % af spidsmomentet
Levetid på lejer ved nominelle betingelser: 20.000 timer
Interfacekode motor Out: 60P
Elektrisk tilslutning 1, tilslutningstype: Hybrid-stik
Elektrisk tilslutning 1, tilslutningsteknik: M23x1
Elektrisk tilslutning 1, antal poler/ledere: 15
Tilsmudsningsgrad: 2
Korrosionsbestandighedsklasse KBK: 0 - ingen korrosionsbelastning
Viklingskoblingstype: Stjerne indvendig
Polpartal: 5
Stilstandsdrejningsmoment: 0.7 Nm
Højt drejningsmoment: 1.6 Nm
Maks. Omdrejningstal 7.100 omdr./min.
Maks. mekanisk omdrejningstal 16.000 1/min.
Kontinuerlig strøm: 1.7 A.
Spidsstrøm 5.4 A
Motorkonstant: 0.41 Nm/A.
Stilstands-drejemomentkonstant 0.49 Nm/A.
Spændingskonstant fase-fase 29.9 mVmin
Viklingsmodstand fase-fase: 11.7 ohm
Viklingsinduktans fase-fase: 21 mH
Vikling længdeduktivitet LD (fase): 13 mH
Vikling tværinduktivitet LQ (fase): 15.5 mH
Elektrisk tidskonstant 2.1 ms
Termisk tidskonstant 40 min.
Termisk modstand 1.3 K/W
Måleflange: 250 x 250 x 15 mm, stål
Samlet afrimningsmoment: 0.169 kgcm²
Tilladt aksial akselbelastning 70 N.
Tilladt radial akselbelastning 350 N.
Rotorgiver: Encoder absolut multi Turn
Rotorgiver producentbetegnelse: EQI 1131
Rotoranlægsgiver absolut registrerbare omdrejninger: 4.096
Rotorgiver interface: EnDat 22
Rotorgiver måleprincip: Induktiv
Rotorgiver driftsspænding DC 5 V
Rotorgiver driftsspændingsområde 3.6 V/DC - 14 V/DC
Rotorgiver positionsværdier pr. omdrejning: 524.288
Rotorgiver opløsning 19 bit
Rotorgiver systemnøjagtighed vinkelmåling: -120 ... 120 arcsek

Produkttype: Servomotor

Produc.-delnr.: 5242197

Type: EMMT-AS-60-S-LS-RM

Omdrejningstal: 3000 U/min

Vægt: 1180 g

Nominelt drejningsmoment: 0.64 Nm

Nominel effekt: 200 W

Nominel spænding: 325 V

Nominel strøm: 1.6 A

Poler: 15

Bredde: 250 mm

: IP40

Maks. omgivelsestemperatur: +40 °C

Min. omgivelsestemperatur: -15 °C

UKCA: Ja

Dokumenter og downloads

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2207824 FESTO Servomotor 5242197 EMMT-AS-60-S-LS-RM 1.6 A

Beskrivelse

• dynamiske, børsteløse, permanent regerede
synkronservomotorer • ekstremt lavt låsemoment
- understøtter højt
synkronløb også ved lave hastigheder
• digitalt
absolutmålesystem kan vælges: - singlemeturn
-
multiturn, batterimos
• enkel tilslutningsteknik

(OCP: One cable plug) -
hybrid-ledning: Motor- og tilslutningsledning

til forsyning og encodere kan indrettes i et • tilslutningsstik til motoren
• drejningsmoment optimeret
• omdrejningstal optimeret
• beskyttelsesklasse:
- IP40 (motoraksel)
- IP67 (motorhus med tilslutningsteknik)
- IP65 (motoraksel med radialaksring fra PTFE)

• motortemperaturoverførsel
digital via EnDat 2.2; motorbeskyttelse via CMMT-AS • valgfrit:

- holdebremse
- aksel med pasfjeder
- motoraksel med radialbølgetætning

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
