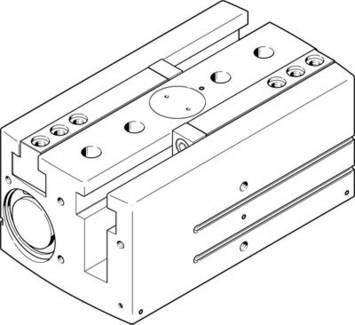

FESTO 3361493 HGPL-63-100-A-B Parallelgriber Kabinetmateriale: Aluminium 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Total (40.790,00 kr. / stk.r)
40.790,00 kr.
inkl. moms
Gratis fragt
Kun tilgængelig for virksomheder
30 dages returretHøjdepunkter og detaljer
Trykluft-ventiler
Tekniske specifikationer
- Antal gribekæber: 2
- Størrelse: 63
- Fastgørelsesmåde: indvendigt gevind og centreringsmuffen over
- Med boret hul og centreringsmuffen over
- Driftstryk: 3 ... 8 bar
- Drivmiddel: trykluft iht. ISO 8573-1:2010 [7:4:4]
- Monteringsposition: vilkårlig
- Funktionsmåde: dobbelt virkning
- Samlet koncentreret kraft ved 6 bar åbning: 2.466 N
- Samlet koncentreret kraft ved 6 bar luk: 2.742 N
- Griber funktion: parallel
- Koncentreret kraft pr. gribekæber ved 6 bar åbning: 1.233 N
- Koncentreret kraft pr. gribekæber ved 6 bar luk: 1.371 N
- Bemærk til drifts- og medium: olieret fjederstål drift mulig (i drift)
- Hub pro gribekæber: 100 mm
- Kystvagtsamarbejde mere konstruktivt opbygning: dobbelt stempler
- Føring
- Stempel skyder
- T-form
- Tandstang/spidshjul
- Korrosionsmodstand klasse KBK: 2 - moderat korrosion belastning
- Massentragheitsmoment: 1.018,17 kgcm2
- Max. Arbejdsfrekvens griber:< 1 Hz
- Max. Udskiftning nøjagtighed:< 0,2 mm
- Max. Gribekæber spil sz:< 0,05 mm
- Max. Gribekæber vinkel spil ax,ay:< 0,2 deg
- Max. Kraft på gribekæber fz statisk: 9000 N
- Max. Mål pr. ekstern gribe fingre: 940 g
- Max. Øjeblik på gribekæber mx statisk: 300 nm
- Max. Øjeblik på gribekæber My statisk: 200 nm
- Max. Øjeblik på gribekæber mz statisk: 250 nm
- Min. Åbningstid ved 6 bar: 650 ms
- Min. Lukketid ved 6 bar: 600 ms
- Efter smøring interval føringselementer: 5 mio. SP
- Pneumatisk tilslutning: G1/8
- Positionsbestemmelse: til nærhedsafbryder
- Produktvægt: 13.800 g
- Rotation symmetri-:< = 0,2 mm
- Omgivende temperatur: -5 ... 60 °C
- Kabinetmateriale: aluminium
- Glide anodiseret
- Gribekæber materiale: stål
- Hærdet
- Materiale bemærk: kobber- og PTFE-fri
- RoHS-godkendt
- Gentagelsesnøjagtighed griber:< 0,03 mm
- Driftsmedie
Trykluft
- Produkttype
Parallelgriber
- Kabinetmateriale
Aluminium
- Tilslutning
G 1/8
- Driftstryk (max.)
8 bar
- Driftstemperatur
5 °C (min)
- Min. driftstemperatur
5 °C
- Produc.-delnr.
3361493
- Driftstryk (min.)
3 bar
- Vægt
13800 g
- Medium
Trykluft i henhold til ISO 8573-1:2010 [1:4:1]
- Specifikationer
P-tilslutning G 1/8
- Maks. omgivelsestemperatur
+60 °C
- Min. omgivelsestemperatur
+5 °C
- Funktion
Doppeltvirkende
- UKCA
Ikke relevant
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2204813 FESTO 3361493 HGPL-63-100-A-B Parallelgriber Kabinetmateriale: Aluminium 1 stk
Beskrivelse
Tip
Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
