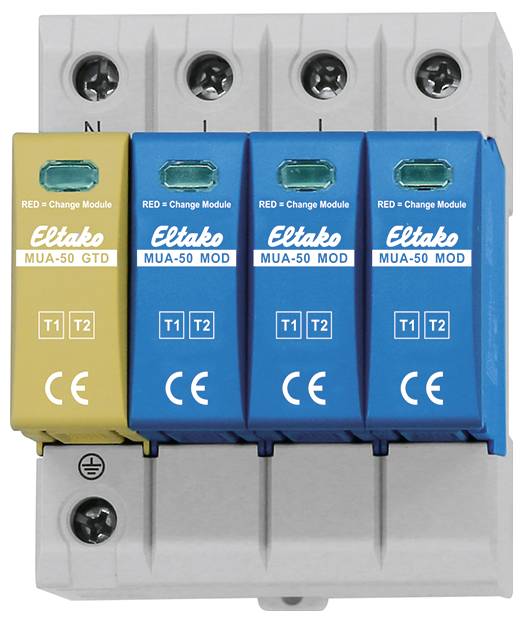

Eltako 28380001 MUA-50 Overspændingsbeskyttelse afleder Overspændingsbeskyttelse til: Fotovoltaik-anlæg Piece 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Netform TT: Ja
- Netværkstype TN-C: Ja
- Netværkstype TN-S: Ja
- Mærkeafledningsstrøm (8/20) 30 kA
- Maks. Lækstrøm (8/20): 60 kA
- Kortslutningssikring (Isccr): 25
- Integreret forsikring: Ja
- Beskyttelsesniveau 1.5 kV
- Monteringstype: Din-skinne TF15
- Signal på enheden: Optisk
- Størrelse 4 Te
- Produkttype
Overspændingsbeskyttelse afleder
- Overspændingsbeskyttelse til
Fotovoltaik-anlæg
- Nominel spænding
240 V/AC
- Produc.-delnr.
28380001
- Dim.
(B x H x T) 72 x 80.0000 x 87.0000 mm
- Bredde
72 mm
- H
80.0000 mm
- D
87.0000 mm
- RoHS-godkendt
Ja
- Indhold
1 stk
- Emballage-type
Piece
- Vægt
0.5000 kg
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3451581 Eltako 28380001 MUA-50 Overspændingsbeskyttelse afleder Overspændingsbeskyttelse til: Fotovoltaik-anlæg Piece 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3451581 Eltako 28380001 MUA-50 Overspændingsbeskyttelse afleder Overspændingsbeskyttelse til: Fotovoltaik-anlæg Piece 1 stk
Beskrivelse
Rækkeindbygget enhed til montering på bæreskinne DIN-EN 60715 TH35.
TÜV-certificeret iht. IEC 61643-11, certifikatnummer: TIL 50567910 0001.
4 delingsenheder = 72 mm bred.
Den modulære kombi-afleder beskytter elektriske anlæg pålideligt mod transient overspændinger.
Giver høj beskyttelse ved direkte blitzindvirkning i TT-, TN-C- og TN-S-systemer. 12,5 kA stødstrømstyrke
Pr. pol. Enkel din-skinnemontering og modulær opbygning muliggør en hurtig installation og vedligeholdelse.
Forener beskyttelsesklasserne type 1+2+3 i ét apparat og giver dermed mulighed for en omfattende overspændingsbeskyttelse fra bygningsindtrængning til slutapparatet.
Anvendelse af en MUA-50-kombileder er obligatorisk i henhold til din VDE 0100-443/534 ved nye bygninger samt ved udvidelser med effektive forbrugere (for eksempel Wallbox, varmepumpe, PV-anlæg).
Hvis lynbeskyttelsen er til stede, kræves der en beskyttelse:
Type 1 i hovedfordelingen (f.eks. MUA-100, MUA-50)
Type 2 i underfordeling (f.eks. MUA-30, MUA-20)
En type 2-afleder i underfordeling er kun nødvendig, hvis ledningslængden til hovedfordelingen med installeret type 1+2+3 er over 10 meter.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
