Name: Dold IK8701.11 AC50Hz 230V Koblingsmodul Nominel spænding: 230 V/AC Brydestrøm (max.): 16 A 1 x skiftekontakt 1 stk
Brand: Dold
SKU: 2359217
Availability: BackOrder

Et elektrisk relæ med teknisk mærkning 'AC 230V 50Hz'. Viser forskellige tilslutningsklemmer og et kredsløbsdiagram.

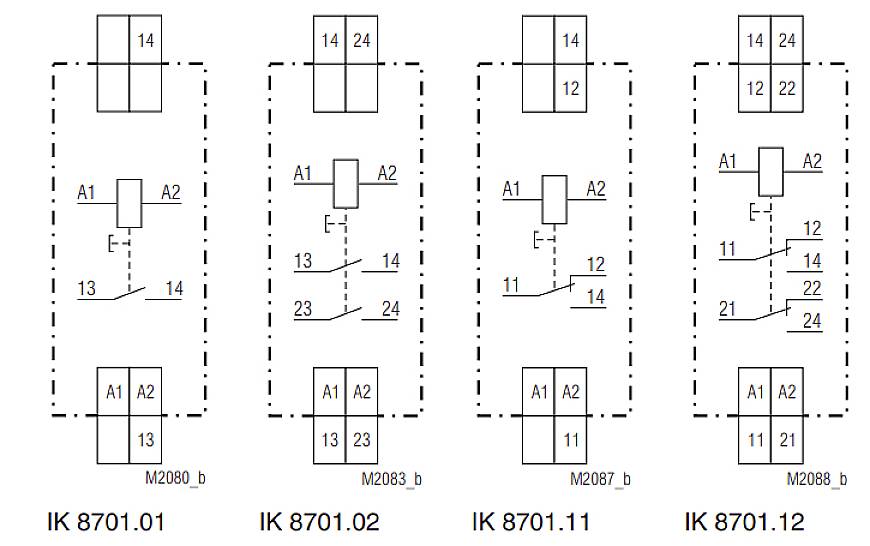

Diagram med fire kredsløbsdiagrammer, mærket som IK 8701.01, IK 8701.02, IK 8701.11 og IK 8701.12. Viser forskellige elektriske kredsløb med kontakter og spoler.

1/2

Lignende billede

Produkttype

Koblingsmodul

Kontakttype

1 x skiftekontakt

Nominel spænding

230 V/AC

Koblingsspænding (max.)

230 V/AC

Brydestrøm (max.)

16 A

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tirs. 1. dec.

Antal

stk.

Total (359,20 kr. / stk.r)

399,20 kr.

-10 %

359,20 kr.

ekskl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Industrirelæ

Til kobling af lampebelastningerEngangskoblingsrelæ, for eksempel til styring af SPSUdgangskoblingsrelæ, for eksempel til PLC-styrede belastningerIHT. En 60947-5-1Tast til manuel betjening af kontakterneStillingsvisningHøj termisk strøm Ith17,5 eller 35 eller 52,5 mm bredde

Tekniske specifikationer

Ledertilslutning: Massivt 2 x 2,5 mm² eller 2 x 1,5 mm² litzetråd eller 2 x 1 mm² med muffe
Lederfastgørelse: Fladklemmer med selvhævende
Tilspændingsmoment 0,8 Nm
Lynfastgørelse: Din-skinne

Produkttype: Koblingsmodul

Type: IK8701.11 AC50Hz 230V

Tilslutning: Skrueklemme

Producentfarve: Hvid

Reaktionstid: 30 ms

Faldtid: 30 ms

Kontakttype: 1 x skiftekontakt

Nominel spænding: 230 V/AC

Koblingsspænding (max.): 230 V/AC

Brydestrøm (max.): 16 A

Maks. afbryderstyrke: 1200 W

Elektrisk levetid: Ved ohmsk belastning AC 230 V: 6 A 150 x 10⁴ koblingscyklusser
10 A 75 x 10⁴koblingscyklusser
16 A 12 x 10⁴koblingscyklusser

Mekanisk levetid: 10 x 10⁶ koblingscyklusser

Specifikationer: med kontrolknap

Maks. temperatur: +45 °C

Min. Temperatur: -20 °C

L: 89 mm

Bredde: 17.5 mm

H: 58 mm

Dim.: (L x B x H) 89 x 17.5 x 58 mm

Indhold: 1 stk

Vægt: 100 g

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2359217 Dold IK8701.11 AC50Hz 230V Koblingsmodul Nominel spænding: 230 V/AC Brydestrøm (max.): 16 A 1 x skiftekontakt 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2359217 Dold IK8701.11 AC50Hz 230V Koblingsmodul Nominel spænding: 230 V/AC Brydestrøm (max.): 16 A 1 x skiftekontakt 1 stk

Beskrivelse

Med et klapanker betjenes kontakterne via en støder. Efter at spændingsspændingen er faldet, bringer en fjeder igen det anker, der er forbundet med stødstangen, i hvilestilling. Kontakterne kan også
Trykkes med håndtryk på forsiden. Denne knap er også samtidigt til angivelse af kontaktstilling. Ved tryk på tasten er kontakterne lukkede. I slukket tilstand lukker den røde
Tast flugter med forkanten.

· Til kobling af lampebelastninger
· Engangskoblingsrelæ, for eksempel til styring af SPS
· Udgangskoblingsrelæ, for eksempel til PLC-styrede belastninger
· IHT. En 60947-5-1
· Tast til manuel betjening af kontakterne
· Stillingsvisning
· Høj termisk strøm Ith
· 17,5 eller 35 eller 52,5 mm bredde

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
