Name: Dold IK3070.01/200 AC50/60Hz 220-240V Relæ Nominel spænding: 240 V/AC Brydestrøm (max.): 10 A 1 x sluttekontakt 1 stk
Brand: Dold
SKU: 2359196
Availability: BackOrder

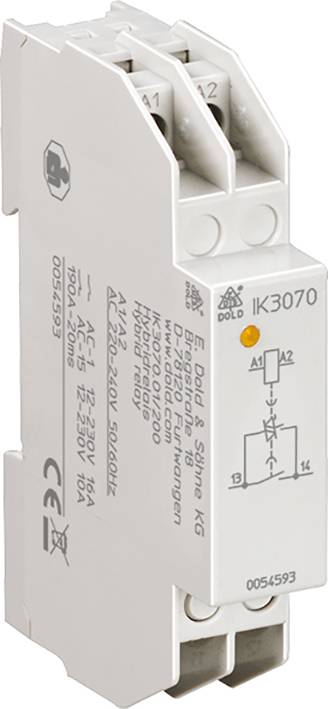

Et hvidt elektrisk relæ med tekniske detaljer og et kredsløbsdiagram på overfladen.

Lignende billede

Produkttype

Relæ

Kontakttype

1 x sluttekontakt

Nominel spænding

240 V/AC

Brydestrøm (max.)

10 A

Type

IK3070.01/200 AC50/60Hz 220-240V

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tirs. 1. dec.

Antal

stk.

Total (632,00 kr. / stk.r)

632,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Industrirelæ

Til belastninger med meget høje indkoblingsstrømme
Pålidelig tilkobling af energisparepærer og LED-pærer
Lang levetid i kraft af hybridteknik

Tekniske specifikationer

Termisk strøm Ith: 16 A (også ved 60 °C omgivelsestemp.)
Tabseffekt ved 16 A: 3 W.
Koblingsevne: AC 15, 10 A induktiv
Aktivering 100 A, cos phi 0,3
Slå fra: 10 A, cos phi 0,3
Lysstofpærebelastning med
Elektronisk forkoblingsenhed (EVG): 58 x 60 W enkeltrækket, med 10 µF kompensation 30 x 58 W, to rækker med 22 µF kompensation
Parallel kompensation: 48 x 58 W enkeltrækket, med 7 µF kompensation
Koblingsstrøm 190 A 20 ms
Halvledersikring: 180 A2 s 10 ms (beskyttelse til Triac)
Varistor-spænding: AC 275 V.

Produkttype: Relæ

Type: IK3070.01/200 AC50/60Hz 220-240V

Styrespænding (min.): 220 V/AC

Styrespænding (max.): 240 V/AC

Kontakttype: 1 x sluttekontakt

Nominel spænding: 240 V/AC

Brydestrøm (max.): 10 A

Elektrisk levetid: Efter AC 15 ved 10 A, AC 230 V: ≥ 106 koblingscyklusser

Mekanisk levetid: 30 x 106 koblinger

Specifikationer: Low Noise

: IP20
IP40

Maks. temperatur: +60 °C

Min. Temperatur: -20 °C

L: 90 mm

Bredde: 17.5 mm

H: 58 mm

Dim.: (L x B x H) 90 x 17.5 x 58 mm

Indhold: 1 stk

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2359196 Dold IK3070.01/200 AC50/60Hz 220-240V Relæ Nominel spænding: 240 V/AC Brydestrøm (max.): 10 A 1 x sluttekontakt 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2359196 Dold IK3070.01/200 AC50/60Hz 220-240V Relæ Nominel spænding: 240 V/AC Brydestrøm (max.): 10 A 1 x sluttekontakt 1 stk

Beskrivelse

Hybrid-effektrelæ egner sig til kobling af stærkt induktive og kapacitive belastninger, f.eks. Energispare- og LED-lamper. Anvendelsesområder er inden for Varme-, klima-, ventilations- og belysningsteknik.
Hybrid-omskifterrelæet har et udgangsrelæ med en parallel koblet triac. I koblingsmomentet overtager Triac belastningen. Den kontinuerlige strøm derimod føres af relækontakten på grund af den højere tabseffekt.
Fordi Triac kun slukker i fase- nulpassagen, er enheden kun egnet til kobling af AC-belastninger.

· I henhold til IEC/en 60 947-4-3
· Nominel driftsstrøm 20 A
· Lang elektrisk levetid på >106 koblinger ved AC 15
· 10 A induktiv
· Tænd/sluk med støjreduktion
· Til kobling af ohmske, induktive og kapacitive belastninger
· Koblende ved nulspænding
· 1 afbryder
· 17,5 mm udvendig bredde

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
