Name: Dold EF7616.24 AC50/60HZ 230V 0,15S.-30H. Tidsrelæ Monofunktionel Indkoblingsforsinkelse og impulskobling 230 V 1 stk Ti
Brand: Dold
SKU: 2359215
Availability: BackOrder

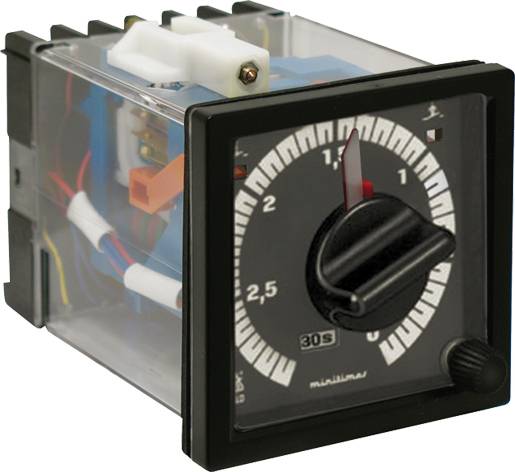

En analog timer i et gennemsigtigt hus med drejeknap og urskive. Viser tidsinterval i sekunder fra 0 til 30.

Lignende billede

Emballage-type

Piece

Produkttype

Tidsrelæ

Variant

Monofunktionel

Funktioner

Indkoblingsforsinkelse og impulskobling

Driftsspænding

230 V

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tirs. 1. dec.

Antal

stk.

Total (2.072,00 kr. / stk.r)

2.072,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Kontaktbestykning:1 brydekontakt forsinket
1 brydekontakt øjeblikkeligt
1 afbryder forsinket
1 slutforsinket kontakt
KOBLINGSEVNE: IHT. AC 15: 3 A/AC 230 V IEC/EN 60947-5-1
Tilladt startfrekvens: 3000 koblingscyklusser/timer
Kontaktens responstid: < 35 ms
Faldtid: < 60 ms
Frontflade 72 x 72 mm
Vægt: 320 g
Hus: Termoplast med V0-adfærd iht. UL subjekt 94

Emballage-type: Piece

Produkttype: Tidsrelæ

Type: EF7616.24 AC50/60HZ 230V 0,15S.-30H.

Variant: Monofunktionel

Tilslutning: Skrueklemme

Funktioner: Indkoblingsforsinkelse og impulskobling

Driftsspænding: 230 V

Kontakttype: 2 x brydekontakt
2 x sluttekontakt

Kontaktmateriale: AgNi

Koblingsspænding (max.): 230 V/AC

Brydestrøm (max.): 4 A

Maks. afbryderstyrke: 690 VA

Tidsområde (min.): 0.15 s

Tidsområde (maks.): 30 h

Tidsområde(r): 30 h

Min. Temperatur: -20 °C

Maks. temperatur: +55 °C

: IP20
IP40

Elektrisk levetid: Til AC 15 ved 3 A, AC 230 V: 1 x 10⁵ skiftepin. IEC/EN 60947-5-1
Til AC 15 ved 1 A, AC 230 V: 5 x 10⁵ skiftepin. IEC/EN 60947-5-1

Mekanisk levetid: > 30 x 10⁶ koblingscyklusser eller
15000 h

Bredde: 72 mm

H: 72 mm

D: 128 mm

Dim.: (B x H x T) 72 x 72 x 128 mm

Indhold: 1 stk

UKCA: Ikke relevant

Dokumenter og downloads

Datablad

Datablad 2359215 Dold EF7616.24 AC50/60HZ 230V 0,15S.-30H. Tidsrelæ Monofunktionel Indkoblingsforsinkelse og impulskobling 230 V 1 stk Ti

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2359215 Dold EF7616.24 AC50/60HZ 230V 0,15S.-30H. Tidsrelæ Monofunktionel Indkoblingsforsinkelse og impulskobling 230 V 1 stk Ti

Beskrivelse

Lynstart:
Til korte tider anbefales hurtig start for at øge gentagelsesnøjagtigheden. Hertil kræves udførelse AA 7616.32. Klemmerne A1 - A2 forbliver altid til nominel spænding (synkronmotor kører konstant). Med adskilt tilkobling af den nominelle spænding til klemmerne B1 - B2 for koblingsmagneterne begynder tidsforløbet.
Frekvensskift:
Frekvensomformeren 50 / 60 Hz sker på bagsiden af apparatet ved at forskyde et hjul med en skruetrækker. TIDSRELÆ AA 7616._/100, EC 7616._/100, EF 7616._/100,
EH 7616._/100 aktiveringsforsinket, spændingssikker. Koblingen låses ved magnetisering gennem en spærre, så den allerede udløbne tid forbliver i sin position, selv de uforrentede kontakter forbliver i aktiv tilstand. Efter udløb af den indstillede tid ophæves låsen, og de forsinkede kontakter aktiveres. Hvis det indstillede tidsrum efter en afbrydelse af tidsintervallet skal begynde forfra, skal tidsindstillingen i spændingsløs tilstand drejes til 0 indtil anslaget og derefter igen til den indstillede tidsværdi.

· I henhold til IEC/en 61 812-1
· Forsinkelse op til 60 timer
· 6 omskiftelige tidsintervaller, kan indstilles på forsiden
· Repeterbarhed ≤ ± 0,5 % (≤ ± 1 % i område 3 og 6 s)
· Tidsløbsvisning
· Angivelse af kontaktstillingen (undtagen ved EH 7616)
· Med lynkontakt
· EF 7616: Forside stænkvandsbeskyttet, IP 65
· 72 mm udvendig bredde

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
