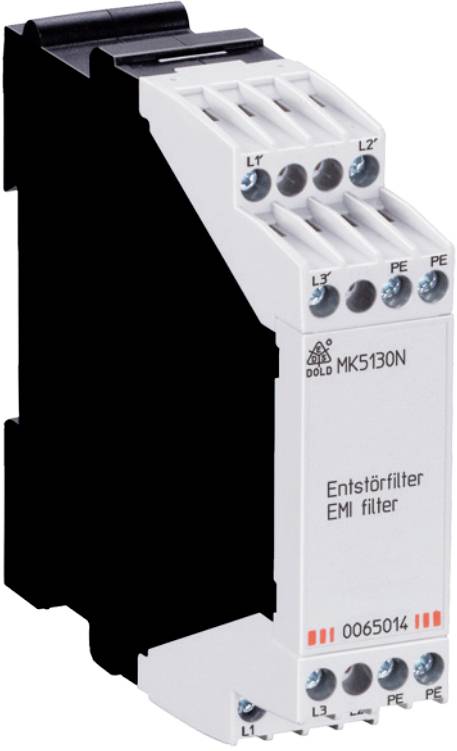

Dold 0065014 MK5130N Støjdæmpningsfilter (L x B x H) 97 x 22.5 x 90 mm 1 stk Piece

Omformeren, der anvendes i stigende grad i installationer, frembringer stejle koblingsflanker ved udgangen, som forårsager væsentlige EMC-fejl og højfrekvente udligningsstrømme på de tilsluttede koblingskomponenter. Udstyr, der er forbundet med omformeren, kan blive forstyrret eller eventuelt ødelægges. HF-interferensen kan ledes videre til andre anlægsdele, for eksempel via DC 24V-forsyning. Dette er for eksempel tilfældet ved målerelæ, hvis måleindgang er tilsluttet omformer. Målerelæets hjælpespænding er galvanisk adskilt fra måleindgangen, men forbundet med måleindgangen på HF-siden via en intern strømforsyning, der ikke kan undgås. Ved tilsvarende frekvenser kan der strømme udligningsstrømme fra omformer til Hjælpespændingsniveau op til flere ampere. Generelt kan alle overvågningsapparater, der er tilsluttet omformeren, forstyrres med separat hjælpespænding eller med yderligere ind- eller udgange. Det er også muligt, at de af omformer producerede forstyrrelser overføres til andre anlægsdele. Støjdæmpningsfilteret MK 5130N / LG 5130 har 4 tændte drosler på filterstierne til de 3 faser (indgange L1 / L2 / L3, udgange L1’ / L2' / L3’), for at sikre en bredbåndsdæmpning op til høje frekvenser. Hvis PE tilsluttes yderligere, er en Y-støjdæmpningskondensator effektiv mod PE, og støjdæmpningssystemet forbedres yderligere (»T-filter«). Ved at mellemkoble MK 5130N / LG 5130 mellem omformer og det fejlende målerelæ/enhed reduceres HF-strømmen, der løber over koblingskapaciteten, kraftigt, da filterstierne giver en impedans, der øges i takt med frekvensen. Derved undgås forstyrrelser eller sågar ødelæggelse af de tilsluttede apparater.

· drift af målerelæ på omformere og enheder med højfrekvente fejlspændinger
· støjdæmpning af koblingsdele og små enheder op til 50 mA pr. fase
· ved forstyrrelser gennem elværktøj, kontaktorer og lysstofrør
· 3-faset støjfilter til målerelæ
· undertrykkelse af EMC-interferens af ledningsført interferensspænding
· bredbåndsdæmpning af høje frekvensandele
· til mærkespændinger op til 3 AC 1000 V.
· Optional at anvende PE-tilslutning for endnu bedre dæmpning
· bredde: 22,5 mm

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
