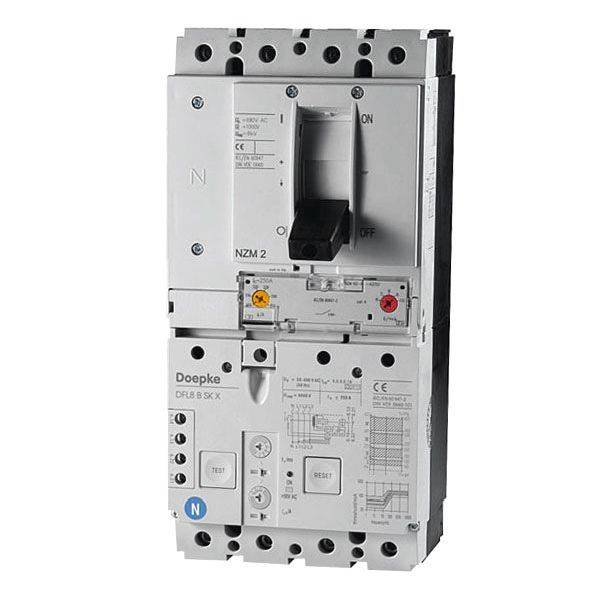

Doepke 09219784 FI-sikkerhedsafbryder Strømsensitiv FI B

Effektafbrydere med fejlstrømsbeskyttelse (CBR) kobler høje strømme, beskytter driftsmidler, kabler og ledninger mod overstrøm og personer mod elektrisk stød. DFL 8 er kompakte enheder med integreret hjælpekontakt og tilslutningsklemmer til store ledningstværsnit. Afbrydere type B er alstrømsfølsomme ved frekvenser fra 0 Hz (glatte jævnfejlstrømme) til 150 kHz. Den er forhøjet hovedstrøm- og foderfast. Kontakt med karakteristikken SK står for fejlstrømsbeskyttelse og en høj systemtilgængelighed. De er kendetegnet ved en lavere responsfølsomhed ved højere frekvenser. Uønskede udløsninger takket være lækstrøm undgås dermed så vidt muligt. Ved kontakter i denne variant kan fejlresponstrømmen indstilles individuelt i trin på den pågældende anvendelse (0.3 A, 0.5 A, 1 A). Derfor kan også den ikke-indbydende periode indstilles trinvist. På den måde kan der realiseres en selektiv fejlstrømsbeskyttelseskobling i anlæg med graduerede fordelinger. Standardudstyr er konstrueret til overvågning af kredsløb med en mærkespænding på 230, 400 V og 50 Hz. Egenskaber: Indstillelig mærkefejlstrøm; mærkestrøm fra 100 A til 250 A; mærkespænding 230 V, 400 V AC; fire-polet; registrering af fejlstrøm for glat jævnstrøm samt veksel- og pulserende jævnstrømme; høj tolerance over for udsving i hjælpespænding ved registrering af fejlstrømme type B net- og hjælpespændingsuafhængig udløsning ved fejlstrømme af type A og ved overstrøm; høj kortslutningsomskifter; tilslutningsklemmer op til 185 mm2; sveller til uforsinket og forsinket overstrømsudløsning kan indstilles; høj stødstrømsbestandighed, dvs. lav hældning mod fejlløsninger på grund af transiente fejlstrømme; integreret hjælpekontakt; monteringstype: montering på monteringsplade; monteringsposition vilkårlig; tilførsel nedefra;: graduerede strømforsyningssystemer med TN-S-, TT- og TN-C-S-net med høj kortslutningseffekt i særlige bygninger og i industrien; i IT-net kan fejlstrømsudløsning af CBR planlægges til frakobling i tilfælde af en anden fejltilslutningsfejl; på grund af sin strømfølsomme fejlstrømsudløsning egner denne alstrømsensitive CBR sig især til beskyttelse af anlæg med elektroniske driftsmidler. Indgangssiden ikke er galvanisk adskilt fra nettet; anvendelse til fejlstrømsbeskyttelse i TN-C-net er udelukket.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
