Name: DEHN 942440 DG MP TNS ACI 275 FM Overspændingsafleder Overspændingsbeskyttelse til: Fordelerskab 20 kA 1 stk
Brand: DEHN
SKU: 2734566
Availability: BackOrder

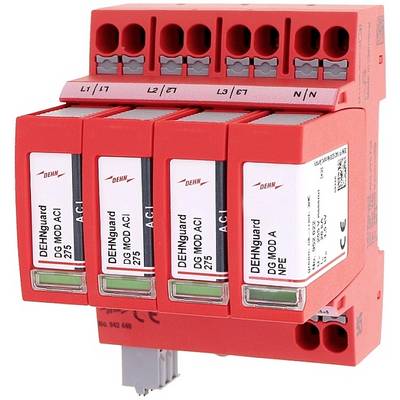

Rødt overspændingsbeskyttelsesapparat med fire moduler, hver forsynet med klapper og mærket 'DEHNguard'. Designet til elektriske tavler.

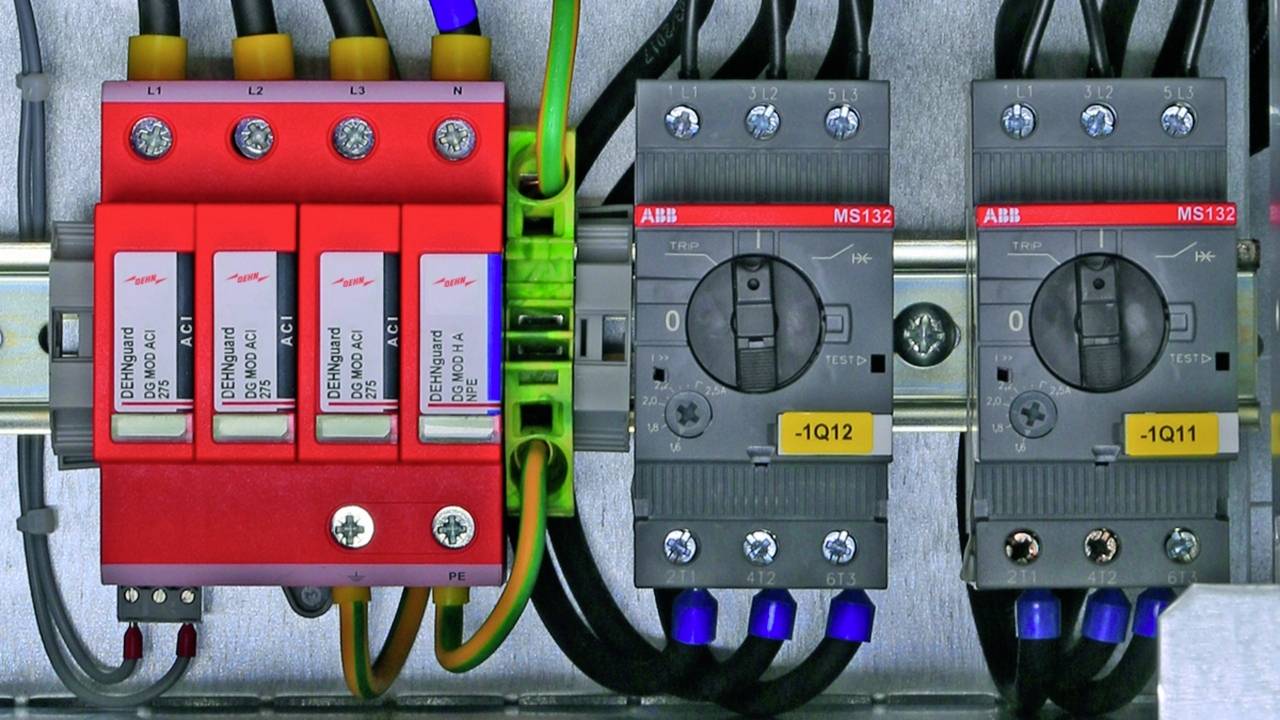

Et elektrisk fordelerskab med el-komponenter og sikringer, herunder en rød flerpolet hovedafbryder og to grå beskyttelsesafbrydere.

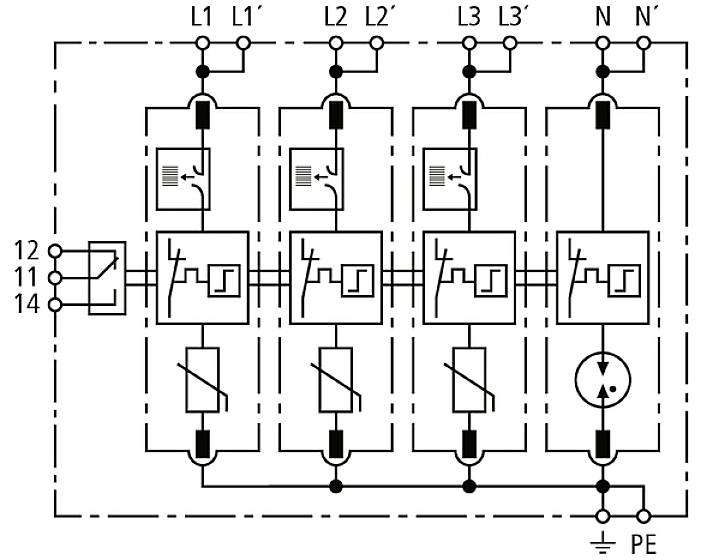

Diagrammet viser en elektrisk kredsløb med fire strømafbrydere (L1, L2, L3, N) og en beskyttelsesledning (PE).

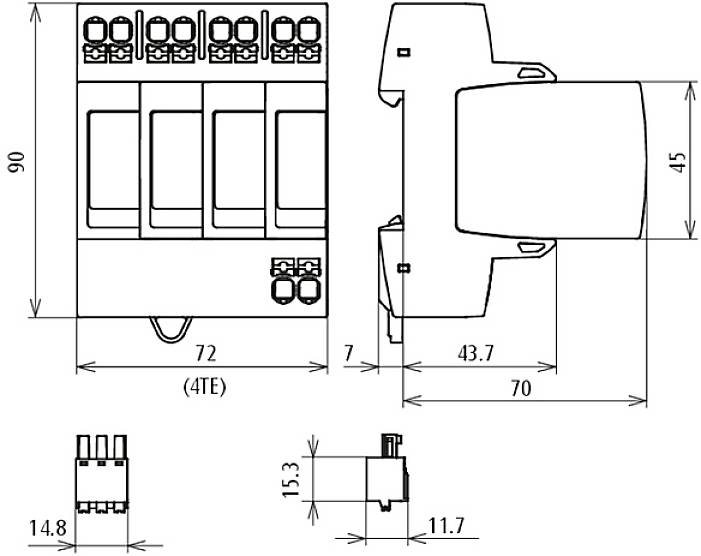

Teknisk tegning af en elektrisk enhed med mål. Øverst: Højde 90, Bredde 72. Sidevisning: Dybde 70, Højde 45.

1/4

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tirs. 10. nov.

6 stk.

Antal

stk.

Total (3.090,00 kr. / stk.r)

3.090,00 kr.

inkl. moms

Gratis fragt

Kun 6 stk. tilbage på lager

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Energetisk koordineret beskyttelsesvirkning til terminalen (≤ 10 m) type 2 + type 3Maksimal kontinuerlig spænding: AC [L-PE] (UC) 275 V (50 / 60 Hz)Maksimal kontinuerlig spænding: AC [N-PE] (UC) 255 V (50 / 60 Hz)Mærkeafledningsstrøm: (8/20 µs) (in) 20 kANominel laststrøm ved V-gennemgående ledningsføring: (IL) 40 A.Beskyttelsesniveau [L-PE] / [N-PE] (up): ≤ 1,5 / ≤ 1,5 kVBeskyttelsesniveau [L-PE] / [N-PE] ved 5 kA (up): ≤ 1,5 / ≤ 1,5 kVReaktionstid (TA): ≤ 100 nsEkstra ekstern sikring nødvendig: nejKortslutningssikret (ISCCR): 25 kAeffMaks. Netvejs overstrømsbeskyttelse ved V-gennemgangstilslutning: 40 A GGMaks. Netvejs overstrømsbeskyttelse ved ledningstilslutning (2 x 10 mm²): IngenTOV-spænding (UT) - karakteristik: 335 V / 5 sek. – StyrkeTOV-spænding (UT) - karakteristik: 440 V / 120 min. – StyrkeLækstrøm: Ingen lækstrømFunktions- / defektvisning: Grøn / rødAntal porte: 1Tilslutningstværsnit: (Min.) 1,5 mm² enkelttrådetTilslutningstværsnit: (Min.) 6 mm² fintrådetTilslutningstværsnit: (Maks.) 10 mm² enkelt-/fintrådetTilslutningstværsnit: (Min.) Med kabelsko 1,5 mm²Tilslutningstværsnit: (Maks.) med kabelsko 6 mm²Tilslutningstværsnit: (Maks.) med kabelsko uden krave 10 mm²Montering på 35 mm din-skinne i henhold til en 60715Husmateriale: Termoplast, farve rød, UL 94 V-0Indbygningssted: Indvendigt rumIndbygningsmål: 4 Te, din 43880Godkendelser: KEMA, VDEFM-kontakter: Kontaktform omskifterBRYDEEVNE: AC 250 V / 0,5 A.KOBLINGSEFFEKT: DC 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A.

Produkttype: Overspændingsafleder

Overspændingsbeskyttelse til: Fordelerskab

Lækstrøm: 20 kA

Nominel spænding: 230 V/AC
400 V/AC

Responstid (detaljer): ≤ 100 ns

Driftstemperatur: -40 - +80 °C

: IP20

Produc.-delnr.: 942440

Producentfarve: Rød

Standarder: SPD iht. en 61643-11 / ... IEC 61643-11 type 2 / klasse II.

Dim.: (B x H x T) 72 x 90 x 70 mm

Bredde: 72 mm

H: 90 mm

D: 70 mm

Indhold: 1 stk

Vægt: 500 g

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2734566 DEHN 942440 DG MP TNS ACI 275 FM Overspændingsafleder Overspændingsbeskyttelse til: Fordelerskab 20 kA 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2734566 DEHN 942440 DG MP TNS ACI 275 FM Overspændingsafleder Overspændingsbeskyttelse til: Fordelerskab 20 kA 1 stk

Beskrivelse

Flerpolet overspændingsafleder DEHNguard MP, type 2 iht. en 61643-11, bestående af basisdel med tilsluttet beskyttelsesmoduler og dobbelt-push-in-tilslutningsklemme egnet til stik- og gennemgående ledningsføring. Høj enhedssikkerhed med afleder overvågning med termo dynamik-control. Til beskyttelse af lavspændingsapparater mod overspændinger. Til anvendelse i lynbeskyttelseszone-koncept på interface 0B - 1 og nyere.· Ny teknologi "Advanced-Circuit interruption" (ACI) integreret i beskyttelsesmodul, bestående af kontakt-/gnistgab-kombination· Med ACI-teknologi er ekstern forsikring ikke nødvendig· Små tilslutningstværsnit 6 mm2 (Cu) helt tilstrækkeligt *)· TOVV styrke også ved 440 V (AC)· Høj rådighedsgrad, da selektiv til 35 A GG-anlægssikringer· Helt lækagefri, da galvanisk adskillelse med ACI-kontrolenhed· Energetisk koordineret inden for Red/line-produktserie.· Vibrations- og stødtestet i henhold til EN 60068-2.· Push-In-tilslutningsteknik*) ledningsføringen for alle aktive ledere skal være jord- og kortslutningssikker

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
