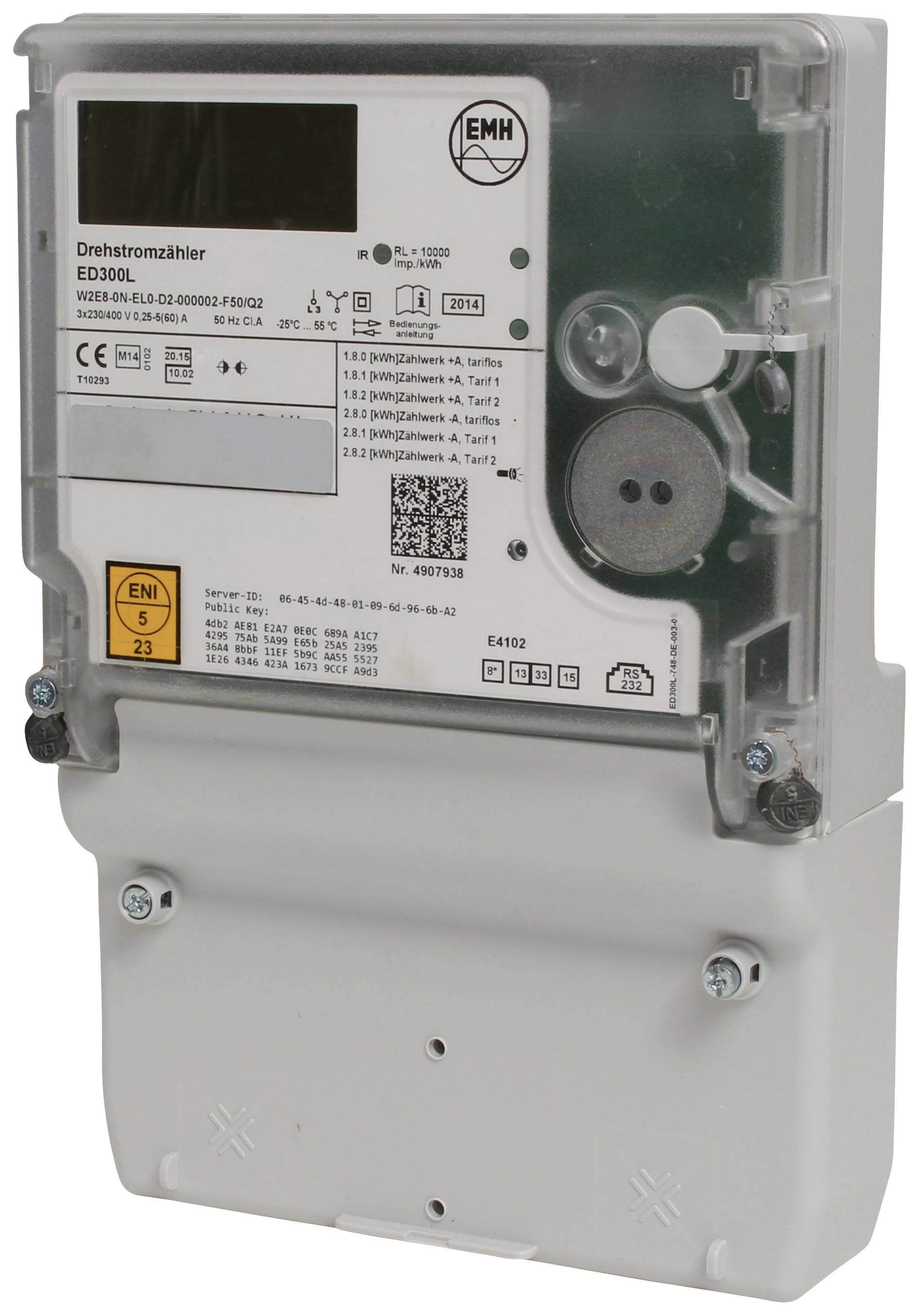

Counttec EDL 300 Vekselstrømsmåler digital 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Vekselstrømsmåler
Visning
digital
Kalibrering
Regenereret/kalibreret
Driftsspænding (detaljer)
3 x 230/400 V
Dim.
(L x B x H) 79 x 178 x 265 mm
Tekniske specifikationer
- Måletyper: Indretningsmåler 1 +A med tilbageløbsspærring eller indretningstæller -A med tilbageløbsspærring eller to-retningsmåler +A og -A eller saldiende tæller -A uden tilbageløbsspærring
- Led-impulsfrekvens (IR): 10 000 impulser/kWh (60 A). 5 000 impulser/kWh (100 A)
- Datadinterfaces: Optisk Elektrisk - RS232
- Temperaturområde grænseområde til drift: -40°C.. +70°C.
- Beskyttelsesklasse: II
- Beskyttelsesklasse hus: IP 51
- Beskyttelsesklasse klemmer: IP 31
- Kabinetmateriale: Polykarbonat glasfiberforstærket. halogenfri. genanvendelig
- Produkttype
Vekselstrømsmåler
- Visning
digital
- Kalibrering
Regenereret/kalibreret
- Driftsspænding (detaljer)
3 x 230/400 V
- Dim.
(L x B x H) 79 x 178 x 265 mm
- Vægt
1.3 kg
- Visning
LC-display med 2 linjer 8 mm (værdiområde). Statusoplysninger via faseudfald. Energiretning. Pris. Prøvetilstand. Manipulation
- Maks. optagelsesvarighed
spannungslos im EEPROM. mind. 20 Jahre
- Eget forbrug
1.1 W
- Eget forbrug
Spændingssti < 1.1 W. strømsti < 0.05 VA
- Indbygningsbredde
178
- Indbygningslængde
265
- Frekvens
50 Hz
- Nøjagtighedsklasse
CI.A.
- Beskeder Funktion
Strøm
- Nominelt spændingsområde
230 til 400 V/AC
- Netspænding (maks.)
400 V/AC
- Netspænding (min.)
230 V
- Bredde
178 mm
- H
265 mm
- L
79 mm
- Strøm (max.)
300 A
- Strøm (min.)
0.25 A
- Strømområde
0.25 til 300 A
- Type
EDL 300
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2997951 Counttec EDL 300 Vekselstrømsmåler digital 1 stk
Instruktioner for brug og sikkerhed 2997951 Counttec EDL 300 Vekselstrømsmåler digital 1 stk
Beskrivelse
EMH - trefasestrømmåler ED 300 L 5/60 eller 100 amp. regenereret og testet
Elektronisk EMH-trefasestrømmåler ED 300L 5/60 amp. Husstandsmåler / smart meter Smart
Denne tæller anvendes som fuldstændig erstatning for den gamle Ferraris tæller 10/60 amp.
Det drejer sig om:
Lovkonform strømmåler i henhold til §29 (3) og §61 (3) i målervirksomhedsloven
(MsbG) af 29.08.2016. Samt FNN - belastningshæfte basistæller. Funktionelle egenskaber version 1.3. Denne tæller kan opgraderes til et intelligent målesystem (iMSys) i henhold til §21, stk. 1, MsbG ved hjælp af MSB-interface. Disse har været gældende siden 2020. Se »MÅLEREUs«-loven
Spænding 4-leder-tæller 3x230/400 V. kan også anvendes i 230 V vekselstrømsnet
Datastikmarkering Obis-tal strømforsyning med 3-faset strømforsyning. 1-faset ved vekselstrømanvendelser sikrer meget lav elektromagnetisk udstråling.
Strøm 0.25 - 5 (60) A. Imaks. 3 x 60 pixel Maks. 72 kW Frekvens 50 Hz
Denne tæller kan også anvendes som 2-tarifmåler. Omkoblingen sker via klemme 13/15 OBI 1.8.1 tarif 1 og 1.8.2 tarif 2 eller tarifstyring eksternt via elektrisk datainterface (RS-232) eller styreindgang styringsindgange systemspænding 2 til styring af tariffer og aktivering af 2-tarifvisningen
Klassenøjagtigheden driftsenergi CL. A i henhold til en 50470-1. -3 måletyper driftsenergi indretningsmåler 1 +A med tilbageløbsspærring OBI 1.8.0
Impulsfærdigheder LED (IR) 10 000 imp./kWh (60 A). Antal energimålere og 23 takstregistre
Dataholdetid spændingsløst i EEPROM. Mindst 20 års display, udførelse 2-linjet LC-display cifferhøjde 8 mm (værdiområde) med visning af den aktuelle effekt i watt
Ekstra visning af statusoplysninger om faseudfald. Energiretning. Pris. Prøvetilstand. Manipulation. Betjening optisk knap. Mekanisk on-tast til display-opkald.
IR - datainterface optisk datainterface på tællerforsiden (unidirektional – Push-drift) elektrisk datainterface under klemmelåget. (RS232) tovejs;
Forsyning via kommunikationsenhed: +5 V DC eller +12 V DC med strømbegrænsning op til 10 mA
RS-232 dataprotokol Smart Message Language (SML). Udsendelse af datasættet afhængigt af hver 1…4 s. baudrate 9600 baud. Opløsning af målerstanden 100 MWh
Til leveringen hører et specielt klemmelåg med mulighed for at montere et modem eller en nærplaceret radiomodtager.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
