Chauvin Arnoux EVSE-SET CA 6652 + CA 6133 + CA 762 IP2X Installationstestersæt, VDE-testudstyr-sæt VDE-Norm 0100, 0105
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
VDE-testudstyr
- Testudstyr-grundudstyr til elektrisk sikkerhedstest til ladestationer med Fi-sikkerhedsafbrydere type A i TT-net
- Sæt til kontrol af alle elektriske sikkerhedsaspekter ved opladningsinfrastrukturen iht. installationsstandarden IEC 60364-7-722
- Med CA 6652 kontroladapter til AC-ladestationer med type-2-stik
- Med CA 762 IP2X spændingstester til konstatering af, at der ikke foreligger spænding
- Med ca. 6133 installationstester til test af elektrisk sikkerhed
- Leveres med: 1 CA 6652 kontroladapter til AC-ladestationer med type-2-stik inkl. levering, 1 CA 762 IP2X topolet spændingstester inkl. levering, 1 CA 6133 installationstester inkl. levering
Tekniske specifikationer
- Produkttype
Installationstestersæt
Fabriksstandard
- Målekategori
CAT III 600 V
- Interfaces
Bluetooth®
- Dim.
(L x B x H) 223 x 70 x 126 mm
- Vægt
700 g
IP54
- Måleområde (VDE)
Isolationsmodstand
Sløjfeimpedans
Spænding
Modstand
RDC-test (AC, A)
Strøm
- DIN-Norm
DIN VDE 0100
DIN VDE 0105
- Visningsmåde
Digital (LCD)
- Bredde
70 mm
- H
126 mm
- L
223 mm
- Testprocedure
Automatisk
manuel
- Spænding strømforsyning
Batteridrevet
- Hukommelse
Ja
- Type
EVSE-SET CA 6652 + CA 6133 + CA 762 IP2X
- VDE-Norm
0100
0105
- Specifikationer
Inkl. ladesøjleadapter
RCD/FI test
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3436210 Chauvin Arnoux EVSE-SET CA 6652 + CA 6133 + CA 762 IP2X Installationstestersæt, VDE-testudstyr-sæt VDE-Norm 0100, 0105
Betingelser for garanti
Betingelser for garanti 3436210 Chauvin Arnoux EVSE-SET CA 6652 + CA 6133 + CA 762 IP2X Installationstestersæt, VDE-testudstyr-sæt VDE-Norm 0100, 0105
Beskrivelse

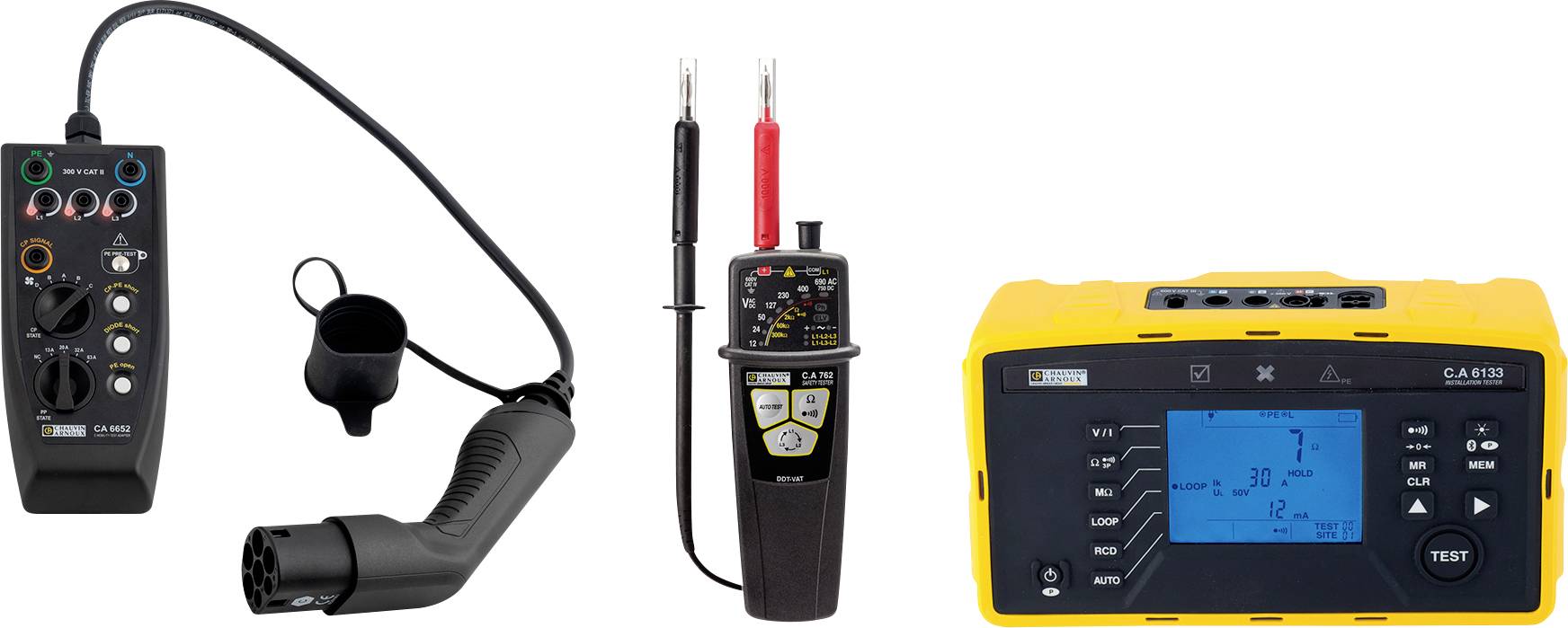

Dette testudstyr til lastinfrastrukturer, der består af
• Installationstester CA 6133
• Kontroladapter til AC-ladestationer til elektriske køretøjer ca. 6652
• Spændingstester CA 762 IP2X
Er en komplet løsning til elektrisk sikkerhedstest på ladestationer med Fi-sikkerhedsafbryder type A.
Dette sæt gør det muligt at foretage kontrol af el-ladestationer, der er i overensstemmelse med kravene i IEC 60364-7-722. Måleresultaterne kan gemmes i installationstesteren for nem oprettelse af kontrolrapporter.
VIGTIGT: Dette sæt er kun egnet til TT-net.

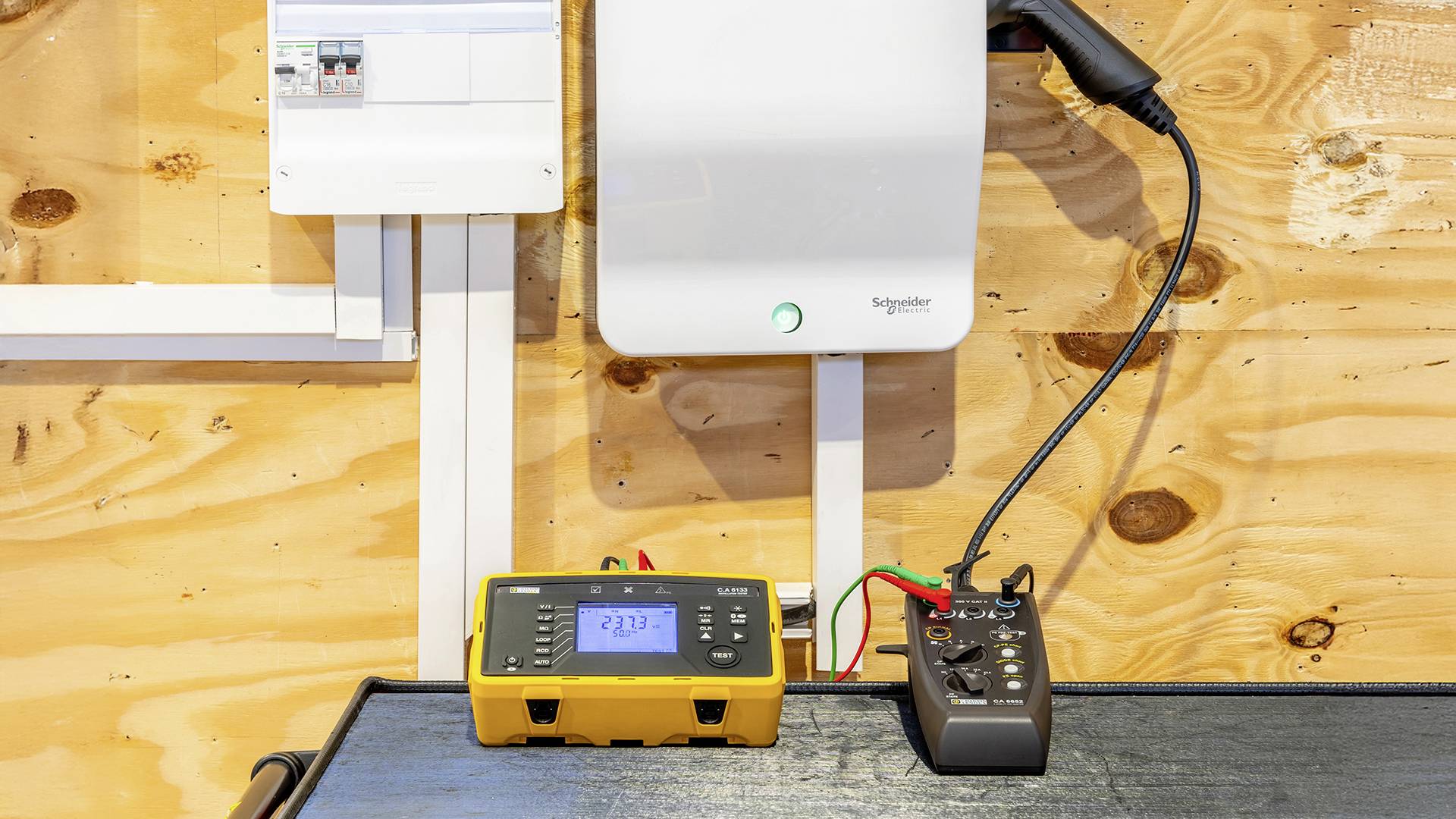

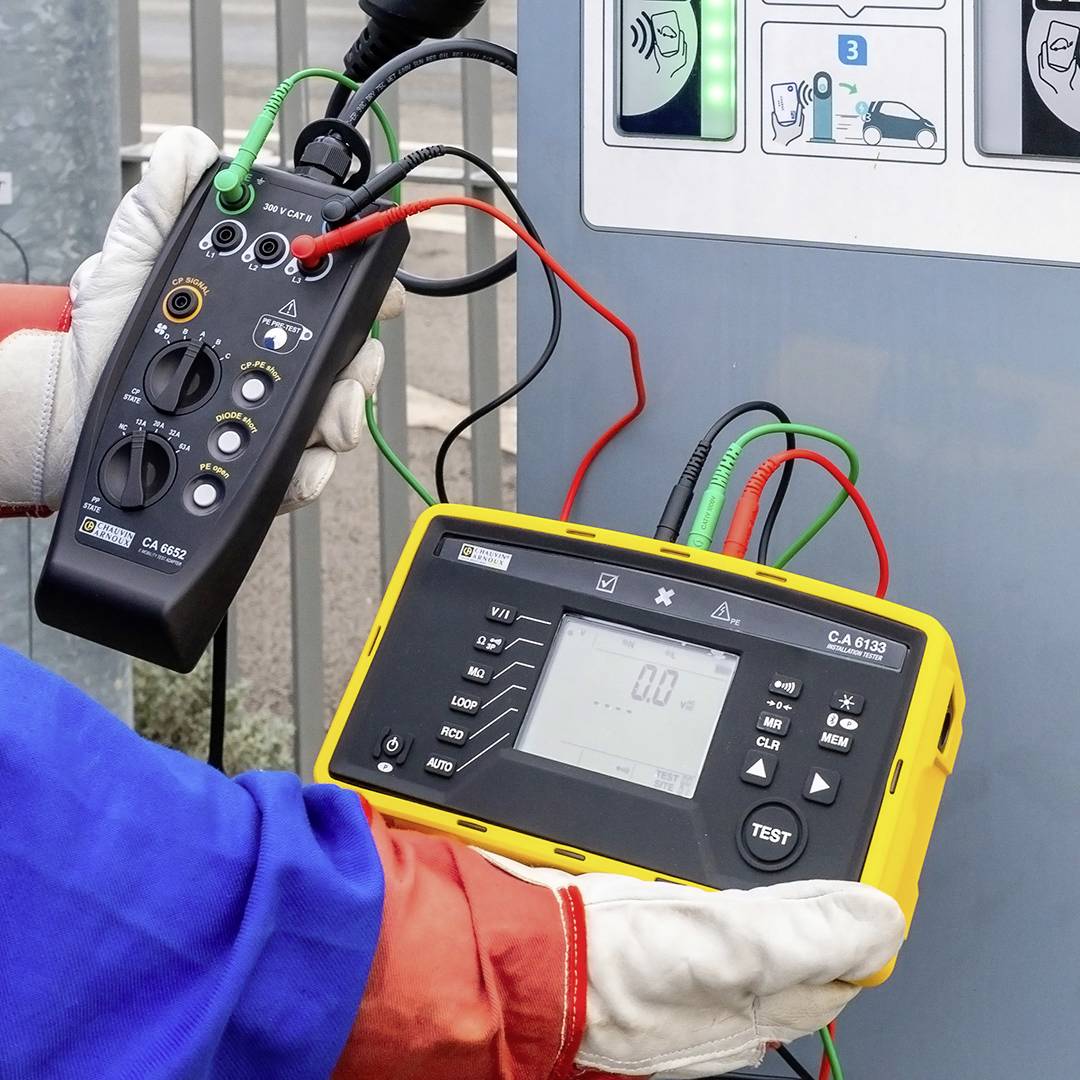

Simuler køretøjets status og sikkerhedsbetingelserne for ladestationer ved hjælp af kontroladapteren: Registrering af farlige spændinger i berøringsbare dele (PE), simulering af E-køretøjets tilstande, simulering af den maksimalt tilladte opladningsstrøm til kablet, fejlsimulering (kortslutning CP-PE, diodekortslutning, afbrydelse af PE) og kontrol af styresignalerne (CP) med et valgfrit håndholdt oscilloskop.
Med kombinationen af installationstester og kontroladapter til AC-ladestationer skal du gennemføre de nødvendige elektriske sikkerhedskontroller til AC-ladestationer ved: Gennemgangs- og isolationstest, elektrisk sikkerhedstest af opladeren i en- eller trefaset drift, funktionskontrol af Fi-beskyttelseskontakten type A / AC.
Din test skal afsluttes med udarbejdelsen af en testrapport med Android-app'app.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
• Installationstester CA 6133
• Kontroladapter til AC-ladestationer til elektriske køretøjer ca. 6652
• Spændingstester CA 762 IP2X
Er en komplet løsning til elektrisk sikkerhedstest på ladestationer med Fi-sikkerhedsafbryder type A.
Dette sæt gør det muligt at foretage kontrol af el-ladestationer, der er i overensstemmelse med kravene i IEC 60364-7-722. Måleresultaterne kan gemmes i installationstesteren for nem oprettelse af kontrolrapporter.
VIGTIGT: Dette sæt er kun egnet til TT-net.
Simuler køretøjets status og sikkerhedsbetingelserne for ladestationer ved hjælp af kontroladapteren: Registrering af farlige spændinger i berøringsbare dele (PE), simulering af E-køretøjets tilstande, simulering af den maksimalt tilladte opladningsstrøm til kablet, fejlsimulering (kortslutning CP-PE, diodekortslutning, afbrydelse af PE) og kontrol af styresignalerne (CP) med et valgfrit håndholdt oscilloskop.
Med kombinationen af installationstester og kontroladapter til AC-ladestationer skal du gennemføre de nødvendige elektriske sikkerhedskontroller til AC-ladestationer ved: Gennemgangs- og isolationstest, elektrisk sikkerhedstest af opladeren i en- eller trefaset drift, funktionskontrol af Fi-beskyttelseskontakten type A / AC.
Din test skal afsluttes med udarbejdelsen af en testrapport med Android-app'app.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Inkluderet i leveringen
- 1 CA 6652 EVSE-kontroladapter medfølger
- 1 CA 6133 installationstester
- 1 CA 762 IP2X topolet spændingstester
Tip
- Bluetooth® er et registreret varemærke tilhørende Bluetooth SIG, Inc.
