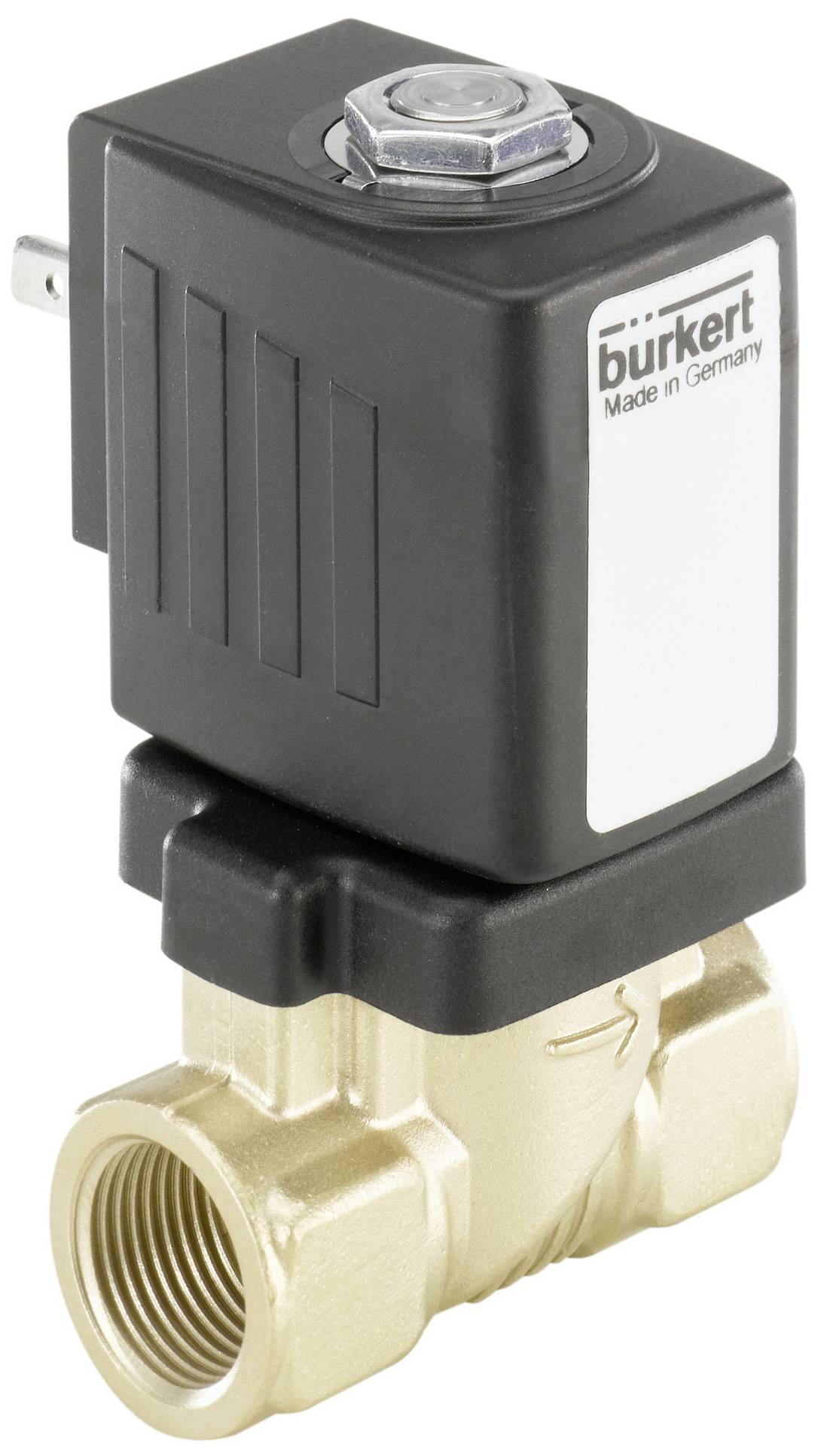

Bürkert Servostyret ventil 280483 6213 24 V NPT 3/8 Nominel dimension 10 mm Servostyret 1 stk
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Tvangsstyrede ventiler
- Servostyret membranventil med en nominel bredde DN40
- Den fjederkoblede membran åbner uden differenstryk
- Lukkedæmpet og støjsvag
- Høj gennemstrømning ved kompakt konstruktion
- Energibesparende dobbeltspoleteknologi i Kick og Drop udførelse
Tekniske specifikationer
- Forseglingsmateriale - styring pakning materiale: FKM (fluorgummi)
- Tætningsmateriale - sædetætning materiale kategori: Elastomerer
- Tætningsmateriale - sædetætning materiale: FKM (fluorgummi)
- Tætningsmateriale - tætning mod udvendigt materiale: FKM (fluorgummi)
- Tryk og temperatur - nominelt tryk (din en 1333): PN 10
- Tryk & temperatur - temperatur medium min: 0 °C.
- Tryk & temperatur - medium maks. 120 °C
- Tryk og temperatur - omgivende temperatur min. 0 °C.
- Tryk & temperatur - omgivende temperatur maks. 55 °C.
- Tryk & temperatur - nominelt tryk min.: 0 bar
- Tryk & temperatur - trykkesikker udførelse: Nej
- Tryk & temperatur - nominelt tryk maks. (væske): 10 bar
- Elektrisk tilslutning - elektrisk tilslutning type: Stikbillede form A i henhold til din en 175301-803
- Elektrisk tilslutning - elektrisk tilslutning position: I flowretning venstre
- Elektrisk tilslutning - elektrisk tilslutning, antal kontakter: 2 + beskyttelsesleder
- Apparategenskaber - længde: 50 mm
- Enhedens egenskaber - hovedventil funktionsprincip: Membranventil
- Apparategenskaber - koblingstid åbner maks.: 30 ms
- Apparategenskaber - koblingstid lukker maks.: 150 ms
- Apparategenskaber - nominel driftsart/indkoblingstid: 100 %
- Egenskaber ved apparatet - ventilbygning: Ventil komplet
- Apparategenskaber - tilstrømning: Via sædet
- Apparategenskaber - vakuumudførelse: Nej
- Apparategenskaber - motortype: Hæveanker
- Egenskaber for apparatet - operation: Servostyret
- Apparategenskaber - Medienadskillelse: Nej
- Apparategenskaber - koblingsfunktion: On/off
- Apparategenskaber - koblingstid åbnes min. 10 ms
- Apparategenskaber - koblingstid lukker min.: 100 ms
- Apparategenskaber - analyseudførelse: Nej
- Apparategenskaber - ventilindstilling åbningstid: Nej
- Apparategenskaber - ventilindstilling lukketid: Nej
- Apparategenskaber - oliebrænderventil: Nej
- Apparategenskaber - dampudførelse: Nej
- Enhedens egenskaber - hovedventil med integreret si: Nej
- Enhedsegenskaber - generation: EV
- Apparategenskaber - forstyring centralskruet: Ja
- Nominel bredde (kV værdi) - styring nominel bredde (mm): 1,2 mm
- Nominel bredde (kV værdi) - hovedventil nominel bredde 1 (P) (mm): 10 mm
- Nominel bredde (kV værdi) - kV værdi (vand): 1,9 m3/h.
- Nominel bredde (kV værdi) - hovedventil nominel bredde 1 (tommer): 3/8 tommer
- Proces-/ledningstilslutning - ledningstilslutning 1 type: Indvendigt gevind
- Proces-/ledningstilslutning - ledningstilslutning 1 gevindbetegnelse: 3/8
- Proces-/ledningstilslutning - ledningstilslutning 1 gevindtype: NPT
- Proces-/ledningstilslutning - ledningstilslutning 2 type: Indvendigt gevind
- Proces-/ledningstilslutning - ledningstilslutning 2 gevindtype: NPT
- Proces-/ledningstilslutning - ledningstilslutning 2 gevindbetegnelse: 3/8
- Kapslingsklasse IP (maks. ved egnet tilslutning): IP65
- Spænding - batterispænding: Ja
- Spænding - spænding min/nominel spænding: 24 V
- Spænding - spænding maks./nominel spænding: 24 V
- Spænding - vekselspænding: Nej
- Spænding - jævnstrøm: Ja
- Spænding - spændingstolerance positiv: 10 %
- Spænding - spændingstolerance negativ: 10 %
- Spole (kerne) Kern. Spolestørrelse 40 mm
- Spole (kerne) Kern overspændingsbeskyttelse: Uden
- Spole (kerne) Kern ensrettere: Nej
- Spole (kerne) Kern bekoblingspolebeskyttelse: Nej
- Spole (kerne) Kern Bløleddiode: Nej
- Spole (kerne) Kern lydsvag udførelse: Nej
- Spole (kerne) Kern slags: Sat over
- Spole (kerne) Kern. Spole materiale (indkapsling): EP (epoxyharpiks)
- Spole (kerne) Kern Highlight: Til høje temperaturer
- Spole (kerne) Kern. Termisk isoleringsklasse på drevet: H
- Spole (kerne) - mediumsberørt del Kern Kern-materiale: Rustfrit stål
- Spole (kerne) Kern. Del prob materiale: Rustfrit stål
- Spole (kerne) Kern. Mærkeeffekt DC: 10 W.
- Spole (kerne) Kern. Reduceret effekt DC: 10 W.
- Materialer - hovedventil materiale, der kommer i kontakt med medier: Messing
- Materialer - forstyring materiale, der kommer i berøring med medier: PA (polyamid)
- Materialer - ventilsæde materiale: Messing
- Materialer - ventilhus dæksel materiale: Rustfrit stål
- Virkemåde - fluischer ledningstilslutning antal: 2
- Funktionsmåde - ventilfunktion antal-koblingsstillinger: 2
- Virkningsmekanisme - ventilfunktion: A - lukket i hvilestilling - tryktilslutning 1 (P/NC)A - i hvilestilling lukket - tryktilslutning 1 (P/NC)
- Funktionsmåde - manuel betjening: Nej
- Godkendelser - nominel effekt: 10 W.
- Godkendelse type: ULUL
- Godkendelsesmåde: UL Listed
- Produkttype
Servostyret ventil
- Driftsspænding
24 V
- Driftstryk (max.)
0 bar
- Kabinetmateriale
Messing
- Tilslutning
NPT 3/8
- Driftstemperatur
0 °C (min)
- Medietemperatur område
0 til 120 °C
- Produc.-delnr.
280483
- Driftstryk (min.)
0 bar
- Min. driftstemperatur
0 °C
- Forseglingsmateriale
FKM
- Funktion
2/2-vejs
- Maks. medietemperatur
120 °C
- Min. medietemperatur
0 °C
- Medium
flydende medier
- Nominel dimension
10 mm
- L
50 mm
IP65
- Maks. omgivelsestemperatur
55 °C
- Min. omgivelsestemperatur
0 °C
- Funktion
Servostyret
- kv-værdi
1.9 m³/h
Dokumenter og downloads
Datablad
Datablad 3047011 Bürkert Servostyret ventil 280483 6213 24 V NPT 3/8 Nominel dimension 10 mm Servostyret 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3047011 Bürkert Servostyret ventil 280483 6213 24 V NPT 3/8 Nominel dimension 10 mm Servostyret 1 stk
Beskrivelse
Ventil 6213 EV er en servostyret membranventil i S.EV-serien. Membranens fjederkobling understøtter ventilens åbning. I standardudførelsen er ventilen egnet til brug i væsker. For at kunne åbne fuldstændigt, kræves der et mindste differentieret tryk. Til gas- og vakuumanvendelser fås en separat udførelse (HP00), som åbner ventilen uden differenstryk. Der er forskellige membranmaterialer til rådighed iht. applikationerne. Kabinettet omfatter messing, rustfrit stål og støbejern. På andre markeder er der adgang til uddelt messing. Til reduktion af det elektriske effektforbrug under drift kan spoler med integreret kick and drop elektronik fås i dobbeltspoleteknologi.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Tip
Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
