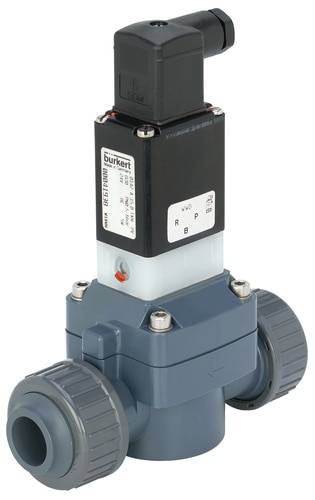

Bürkert Membranventil 50975 142 24 V 50 mm Nominel dimension 32 mm Servostyret 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
1 stk.
Antal
Total (6.152,00 kr. / stk.r)
6.152,00 kr.
ekskl. moms
Gratis fragt
Kun 1 stk. tilbage på lager
Højdepunkter og detaljer
Tvangsstyrede ventiler
- Servostyret membranventil med en nominel diameter DN50; plastventil til aggressive og snavsede medier; medietunsesikret udførelse, metalfri udførelse; servicevenlig manuel betjening; koblingssikkerhed ved hjælp af indstillingstilbagemelder (fås som ekstraudstyr)
Tekniske specifikationer
- Drevtype: Klapanker
- Hovedventil funktionsprincip: Membranventil
- Koblingsfunktion: On/off
- Mediedenation: Ja
- Fluischer ledningstilslutning antal: 2
- Ventilfunktion antal kontaktstillinger: 2
- Tilstrømning: Over sædet
- Nominelt tryk maks. (væske): 6 bar
- Vekselspænding: Ja
- Nominel effekt: 5 W
- Spole art: Blokskruet
- Spole materiale (indkapsling): EP (epoxyharpiks)
- Åbn koblingstid: 100 ms - 800 ms
- Luk koblingstiden: 1 ms - 4 ms
- Ventilkonstruktion: Komplet ventil
- Spænding frekvens: 50/60 Hz
- Ventilfunktion manuel betjening materiale: PA (polyamid)
- Ventilfunktion manuel betjening fastlåsning: Ja
- Produkttype
Membranventil
- Driftsspænding
24 V
- Driftstryk (max.)
6 bar
- Kabinetmateriale
PVC
- Tilslutning
50 mm
- Driftsmedie
Væske
- Medietemperatur område
0 til +50 °C
- Produc.-delnr.
50975
- Driftstryk (min.)
0.5 bar
- Betjening
Manuel betjening;knapknap
- Forseglingsmateriale
FKM
- Vægt
1.14 kg
- Maks. medietemperatur
+50 °C
- Min. medietemperatur
0 °C
- Nominel dimension
32 mm
- QNn-værdi
17 l/min
IP65
- Maks. omgivelsestemperatur
+40 °C
- Funktion
Servostyret
- kv-værdi
16
Dokumenter og downloads
Datablad
Datablad 2350722 Bürkert Membranventil 50975 142 24 V 50 mm Nominel dimension 32 mm Servostyret 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2350722 Bürkert Membranventil 50975 142 24 V 50 mm Nominel dimension 32 mm Servostyret 1 stk
Beskrivelse
Ventilen 0142 er en servostyret membranventil.
For åbning og lukning af ventilen kræves et mindste differenstryk på 0,5 bar. Der findes forskellige membranmaterialer og virkningsmåder, som svarer til applikationerne. 3/2-vejs pilotventilen kan ved at dreje på hovedkvarteret nemt ombygges med en funktion fra NC til NO. En indstillingsmeddelelse fra pilotventilen kan ske via et koblings- eller NAMUR-signal. Magnetspolerne bliver presset med en Kemisk høj bestandig epoxy.
For idriftsættelse og kontrol er 0142 med én Manuel betjening
udstyret.
Spoler med integreret »kick and drop«-elektronik kan fås i dobbeltspoleteknologi for at reducere det elektriske effektforbrug under drift. I forbindelse med en apparatstikdåse iht. din en 175301 - 803 form A opfylder ventilerne kapslingsklassen IP65 og NEMA 4x.
For åbning og lukning af ventilen kræves et mindste differenstryk på 0,5 bar. Der findes forskellige membranmaterialer og virkningsmåder, som svarer til applikationerne. 3/2-vejs pilotventilen kan ved at dreje på hovedkvarteret nemt ombygges med en funktion fra NC til NO. En indstillingsmeddelelse fra pilotventilen kan ske via et koblings- eller NAMUR-signal. Magnetspolerne bliver presset med en Kemisk høj bestandig epoxy.
For idriftsættelse og kontrol er 0142 med én Manuel betjening
udstyret.
Spoler med integreret »kick and drop«-elektronik kan fås i dobbeltspoleteknologi for at reducere det elektriske effektforbrug under drift. I forbindelse med en apparatstikdåse iht. din en 175301 - 803 form A opfylder ventilerne kapslingsklassen IP65 og NEMA 4x.
Inkluderet i leveringen
- Inkl. Apparatstikdåse
Tip
Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
