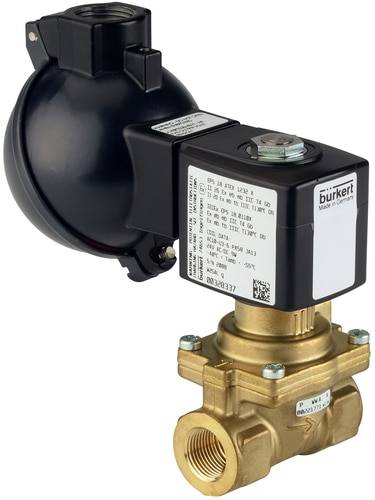

Bürkert Membranventil 349718 6281 24 V G 3/4 Nominel dimension 20 mm Servostyret 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
1 stk.
Vis alternativer
Antal
Total (2.552,00 kr. / stk.r)
2.552,00 kr.
ekskl. moms
Gratis fragt
Kun 1 stk. tilbage på lager
Højdepunkter og detaljer
Tvangsstyrede ventiler
- Servostyret membranventil med en nominel diameter DN50; vibrationsfast, centrskruet spolesystem; lukkedæmpet og stille; servicevenlig manuel betjening; eksplosionsbeskyttet udførelser
Tekniske specifikationer
- Drevtype: Hæveanker
- Hovedventil funktionsprincip: Membranventil
- Koblingsfunktion: On/off
- Fluischer ledningstilslutning antal: 2
- Ventilfunktion antal kontaktstillinger: 2
- Tilstrømning: Over sædet
- Nominelt tryk maks. (væske): 16 bar
- Vekselspænding: Ja
- Jævnstrøm: Ja
- Batterispænding: Ja
- Nominel effekt: 9 W
- Spole art: Oversat
- Spole materiale (indkapsling): EP (epoxyharpiks)
- Spolestørrelse 40 mm
- Åbn koblingstid: 120 ms - 1 ms
- Luk koblingstiden: 150 ms - 3 ms
- Ventilkonstruktion: Komplet ventil
- Spænding frekvens: 50/60 Hz
- Produkttype
Membranventil
- Driftsspænding
24 V
- Driftstryk (max.)
16 bar
- Kabinetmateriale
Messing
- Tilslutning
G 3/4
- Driftsmedie
Væske
- Medietemperatur område
-10 til +80 °C
- Produc.-delnr.
349718
- Driftstryk (min.)
0.2 bar
- Forseglingsmateriale
NBR
- Vægt
1.29 kg
- Maks. medietemperatur
+80 °C
- Min. medietemperatur
-10 °C
- Nominel dimension
20 mm
- L
80 mm
- QNn-værdi
9.1 l/min
IP65
- Maks. omgivelsestemperatur
+55 °C
- Min. omgivelsestemperatur
-30 °C
- Funktion
Servostyret
- kv-værdi
8.5
Dokumenter og downloads
Datablad
Datablad 2351758 Bürkert Membranventil 349718 6281 24 V G 3/4 Nominel dimension 20 mm Servostyret 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2351758 Bürkert Membranventil 349718 6281 24 V G 3/4 Nominel dimension 20 mm Servostyret 1 stk
Beskrivelse
Ventilen 6281 er en servostyret membranventil i S.EV-serien. Til ventilens funktion kræves der altid et mindste differenstryk. Der findes forskellige membranmaterialer og virkningsmåder, som svarer til applikationerne. Standardmessingkabinettet opfylder alle europæiske drikkevandskrav. På andre markeder er der adgang til uddelt messing. Kabinettets tilbud afrundes med en variant i rustfrit stål. Til reduktion af energibehov kan alle spoler leveres med en elektronisk strømsænkning. Det er muligt at levere ventilen med en manuel betjening for nem vedligeholdelse og ibrugtagning. I forbindelse med et stik i henhold til din en 175301-803 form A opfylder ventilerne kapslingsklassen IP65 - i forbindelse med et hus i rustfrit stål NEMA 4X.
Tip
Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
