Bürkert Magnetventil 457785 0127 12 V Nominel dimension 1 mm Direkte virkende 1 stk

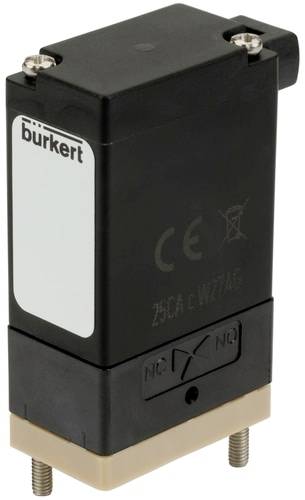

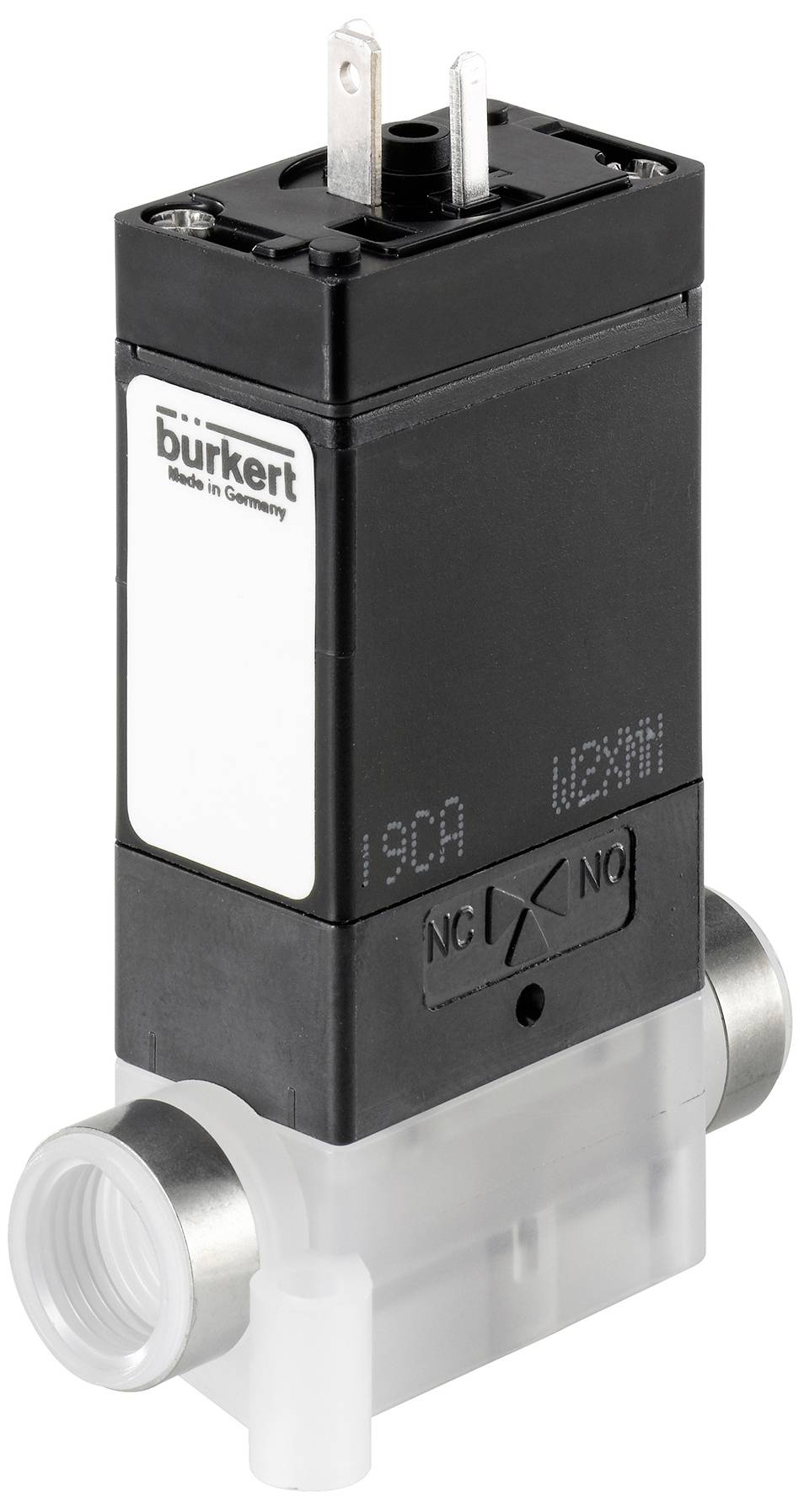

Lignende billede
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Udgået


Højdepunkter og detaljer

Tvangsstyrede ventiler

  • For de højeste kemiske bestandskrav
  • Kompakt konstruktion med 16 mm mål for chassis og en CV-værdi på op til 0,058
  • Gennemprøvet pålidelighed siden 1993
  • Fleksibelt design til kundespecifikke anvendelser
  • Høj gentrykstæthed, fremragende skylbarhed og 100 % tilkoblingsvarighed

Tekniske specifikationer

  • Tætningsmateriale - sædetætning materiale kategori: Elastomerer
  • Tætningsmateriale - sædetætning materiale: FFKM (perfluorgummi)
  • Tryk & temperatur - temperatur medium min. 10 °C.
  • Tryk & temperatur - medium maks. 50 °C
  • Tryk og temperatur - omgivende temperatur min. 10 °C.
  • Tryk & temperatur - omgivende temperatur maks. 55 °C.
  • Tryk & temperatur - nominelt tryk min.: 0 bar
  • Tryk & temperatur - nominelt tryk maks.: 2 bar
  • Tryk & temperatur - bagtryk maks.: 1 bar
  • Elektrisk tilslutning - apparatstikdåse medfølger ikke
  • Elektrisk tilslutning - elektrisk tilslutning type: Ledning litzetråd
  • Elektrisk tilslutning - elektrisk tilslutning position: I forhold til NC
  • Elektrisk tilslutning - elektrisk tilslutningsledning, længde: 500 mm
  • Elektrisk tilslutning - elektrisk tilslutning, antal kontakter: 2
  • Elektrisk tilslutning - elektrisk tilslutning 1 ledning materiale: FEP (Perfluorethylenpropylencopolymer)
  • Elektrisk tilslutning - elektrisk tilslutning litzetråd 1 farve: Hvid/orange
  • Elektrisk tilslutning - elektrisk tilslutning litzetråd 2 farve: Hvid/orange
  • Elektrisk tilslutning - elektrisk tilslutningsledning tværsnit (AWG): AWG 24
  • Elektrisk tilslutning - elektrisk ledning tværsnit (mm²): 0,2 mm²
  • Elektrisk tilslutning - elektrisk tilslutning polaritet: Irrelevant
  • Elektrisk tilslutning - elektrisk tilslutning ledning konfektionering: Ikke fortinnet
  • Apparategenskaber - nominel driftsart/indkoblingstid: 100 %
  • Apparategenskaber - sænkning af ydelse integreret: Nej
  • Egenskaber ved apparatet - ventilbygning: Ventil komplet
  • Apparategenskaber - motortype: Vippe
  • Apparatets egenskaber - operation: Direkte virkende
  • Apparategenskaber - Medienadskillelse: Ja
  • Apparategenskaber - koblingsfunktion: On/off
  • Apparategenskaber - bredde (nominel værdi): 16 mm
  • Apparategenskaber - Åbn typisk skiftetid: 25 ms
  • Apparategenskaber - koblingstid lukker typisk: 25 ms
  • Apparategenskaber - totramarme udførelse: Ja
  • Nominel bredde (kV værdi) - QNn værdi (gas): 22 l/min.
  • Nominel bredde (kV værdi) - kV værdi (vand): 0,02 m3/h.
  • Nominel bredde (kV værdi) - ventil nominel bredde: 1 mm
  • Proces-/ledningstilslutning - ledningstilslutning 1 type: Indvendigt gevind
  • Proces-/ledningstilslutning - ledningstilslutning 1 gevindbetegnelse: 1/4-28
  • Proces-/ledningstilslutning - ledningstilslutning 1 gevindtype: UNF flat bottom
  • Proces-/ledningstilslutning - ledningstilslutning 2 type: Indvendigt gevind
  • Proces-/ledningstilslutning - ledningstilslutning 2 gevindtype: UNF flat bottom
  • Proces-/ledningstilslutning - ledningstilslutning 2 gevindbetegnelse: 1/4-28
  • Spænding - batterispænding: Ja
  • Spænding - spænding min/nominel spænding: 12 V
  • Spænding - spænding maks./nominel spænding: 12 V
  • Spænding - vekselspænding: Nej
  • Spænding - jævnstrøm: Ja
  • Spole (kerne) Kern bekobling LED: Nej
  • Spole (kerne) Kern overspændingsbeskyttelse: Uden
  • Spole (kerne) Kern ensrettere: Nej
  • Spole (kerne) Kern bekoblingspolebeskyttelse: Nej
  • Spole (kerne) Kern Bløleddiode: Nej
  • Spole (kerne) Kern Bløleddiode redundant: Nej
  • Spole (kerne) Kern slags: Fast integreret
  • Spole (kerne) Kern. Spole materiale (indkapsling): EP (epoxyharpiks)
  • Spole (kerne) Kern. Mærkeeffekt DC: 3,8 W.
  • Spole (kerne) Kern låg farve: Transparent
  • Materialer - ventil materiale medieberørende: ETFE (ethylen-tetrafluorethylen)
  • Materialer - Fluidikatkabinet materiale: ETFE (ethylen-tetrafluorethylen)
  • Materialer - ventil materiale omgivelsesberørende: PA (polyamid)
  • Virkemåde - fluischer ledningstilslutning antal: 2
  • Funktionsmåde - ventilfunktion antal-koblingsstillinger: 2
  • Virkningsmekanisme - ventilfunktion: A - lukket i hvilestilling - tryktilslutning 1 (P/NC)A - i hvilestilling lukket - tryktilslutning 1 (P/NC)
  • Funktionsmåde - manuel betjening: Nej
  • Godkendelser - nominel effekt: 3 W.
Produkttype

Magnetventil

Driftsspænding

12 V

Driftstryk (max.)

0 bar

Kabinetmateriale

Ethylen-Tetrafluorethylen (ETFE)

Driftstemperatur

10 °C (min)

Medietemperatur område

10 til 50 °C

Produc.-delnr.

457785

Driftstryk (min.)

2 bar

Min. driftstemperatur

10 °C

Forseglingsmateriale

FFPM

Funktion

2/2 lukket monostabil

Maks. medietemperatur

50 °C

Min. medietemperatur

10 °C

Medium

Trykluft

Nominel dimension

1 mm

Bredde

16 mm

QNn-værdi

22 l/min

Maks. omgivelsestemperatur

55 °C

Min. omgivelsestemperatur

10 °C

Funktion

Direkte virkende

kv-værdi

0.02 m³/h

UKCA

Ikke relevant

Dokumenter og downloads

Datablad

Datablad 3046877 Bürkert Magnetventil 457785 0127 12 V Nominel dimension 1 mm Direkte virkende 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3046877 Bürkert Magnetventil 457785 0127 12 V Nominel dimension 1 mm Direkte virkende 1 stk

Beskrivelse

Bükerts enestående magnetventil type 0127 er som pioneren for medietunede miniventiler særligt egnet til anvendelse i laboratorier, medicin- og analyseteknik. Med sin vippeteknologi, der aktiverer skillembranen mellem drev og væske, sætter den stadig i dag nye standarder. Det sikrer præcis styring af den mindste volumen også aggressive medier med minimal temperaturregistrering via spolen. Derudover kan det meget nemt skylles og udmærker sig ved minimal intern volumen og næsten drømmefrihed. Ventilerne kan monteres på forbindelsesplader og kan på forespørgsel udføres med centralledningsføring. Særlige oplysninger om totraume foreligger efter anmodning.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Tip

Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
