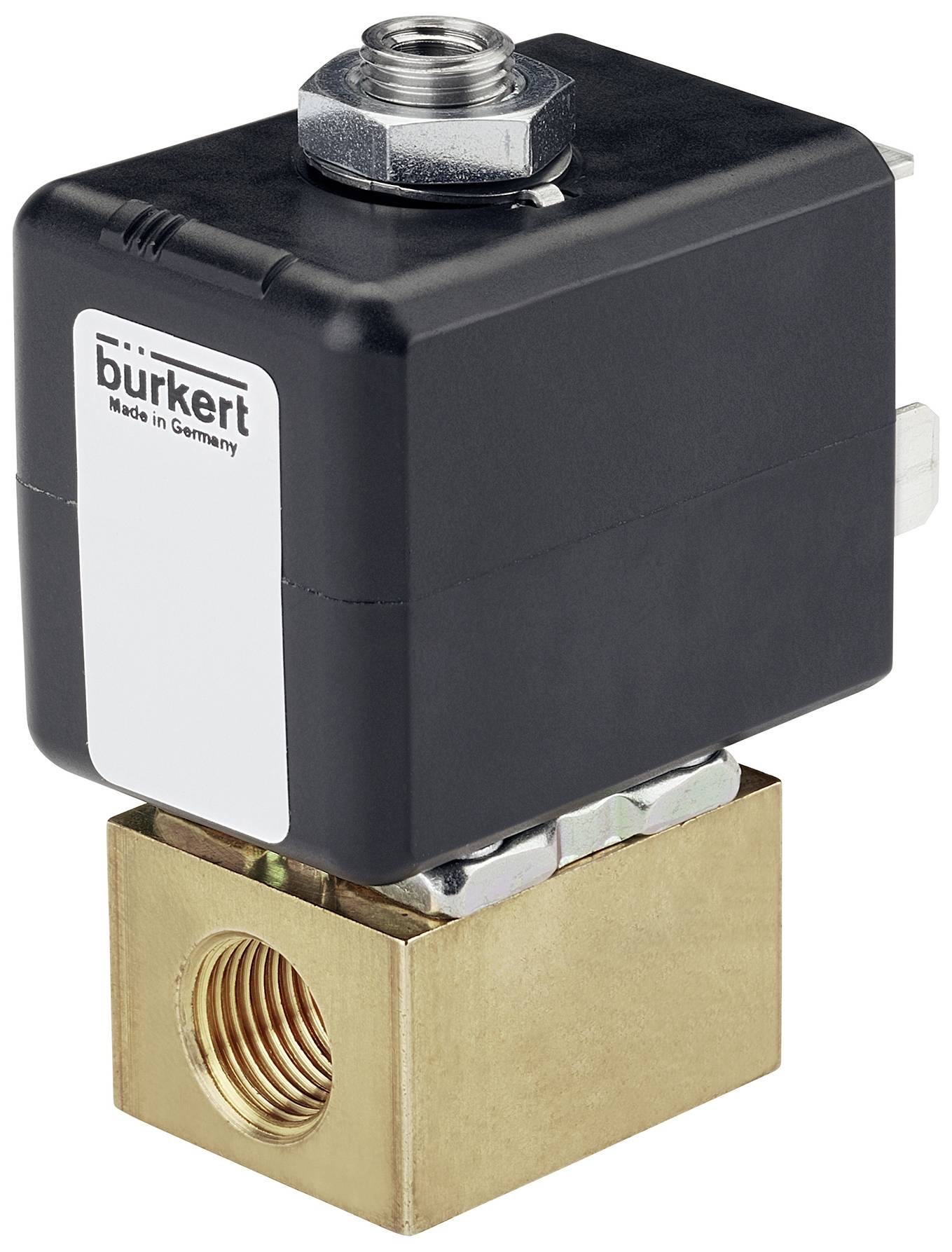

Bürkert Magnetventil 390448 7012 230 V G 1/8 Nominel dimension 1.6 mm Direkte virkende 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Tvangsstyrede ventiler
- Direkte virkende og kompakt miniventil til nominel bredde DN 1,6
- Overstukket spolesystem
- Banjo-forskruning til direkte montering på pneumatikventiler
- Enkel og hurtig Push-In, flange- eller tilslutningsplademontering
- Eksplosionssikret udførelse
Tekniske specifikationer
- Tætningsmateriale - sædetætning materiale kategori: Elastomerer
- Tætningsmateriale - sædetætning materiale: FKM (fluorgummi)
- Tætningsmateriale - tætning mod udvendigt materiale: FKM (fluorgummi)
- Tryk og temperatur - temperatur medium min: -10 °C.
- Tryk & temperatur - medium maks. 100 °C
- Tryk og temperatur - omgivende temperatur min. --10 °C.
- Tryk & temperatur - omgivende temperatur maks. 75 °C.
- Tryk & temperatur - nominelt tryk min.: 0 bar
- Tryk & temperatur - trykkesikker udførelse: Nej
- Tryk & temperatur - nominelt tryk maks. (væske): 6 bar
- Elektrisk tilslutning - apparatstikdåse medfølger ikke
- Elektrisk tilslutning - elektrisk tilslutning type: Stikbillede form B efter industristandard
- Elektrisk tilslutning - elektrisk tilslutning position: I flowretning venstre
- Elektrisk tilslutning - elektrisk tilslutning, antal kontakter: 2 + beskyttelsesleder
- Enhedens egenskaber - hovedventil funktionsprincip: Stempler
- Apparategenskaber - koblingstid åbner maks.: 12 ms
- Apparategenskaber - koblingstid lukker maks.: 12 ms
- Apparategenskaber - nominel driftsart/indkoblingstid: 100 %
- Egenskaber ved apparatet - ventilbygning: Ventil komplet
- Apparategenskaber - tilstrømning: Via sædet
- Apparategenskaber - vakuumudførelse: Nej
- Apparategenskaber - motortype: Hæveanker
- Apparatets egenskaber - operation: Direkte virkende
- Apparategenskaber - Medienadskillelse: Nej
- Apparategenskaber - koblingsfunktion: On/off
- Apparategenskaber - koblingstid åbnes min. 8 ms
- Apparategenskaber - koblingstid lukker min.: 8 ms
- Apparategenskaber - analyseudførelse: Nej
- Apparategenskaber - ventilindstilling åbningstid: Nej
- Apparategenskaber - ventilindstilling lukketid: Nej
- Apparategenskaber - oliebrænderventil: Nej
- Apparategenskaber - dampudførelse: Nej
- Enhedens egenskaber - hovedventil med integreret si: Nej
- Nominel bredde (kV værdi) - hovedventil nominel bredde 1 (P) (mm): 1,6 mm
- Nominel bredde (kV værdi) - kV værdi (vand): 0,06 m3/h.
- Nominel bredde (kV værdi) - hovedventil nominel bredde 1 (tommer): 1/16 tommer
- Proces-/ledningstilslutning - ledningstilslutning 1 type: Indvendigt gevind
- Proces-/ledningstilslutning - ledningstilslutning 1 gevindbetegnelse: 1/8
- Proces-/ledningstilslutning - ledningstilslutning 1 gevindtype: G
- Proces-/ledningstilslutning - ledningstilslutning 2 type: Indvendigt gevind
- Proces-/ledningstilslutning - ledningstilslutning 2 gevindtype: G
- Proces-/ledningstilslutning - ledningstilslutning 2 gevindbetegnelse: 1/8
- Kapslingsklasse IP (maks. ved egnet tilslutning): IP65
- Spænding - batterispænding: Nej
- Spænding - spænding min/nominel spænding: 230 V
- Spænding - spænding maks./nominel spænding: 230 V
- Spænding - vekselspænding: Ja
- Spænding - jævnstrøm: Nej
- Spænding - spændingstolerance positiv: 10 %
- Spænding - spændingstolerance negativ: 10 %
- Spole (kerne) Kern. Spolestørrelse 24,5 mm
- Spole (kerne) Kern overspændingsbeskyttelse: Uden
- Spole (kerne) Kern ensrettere: Nej
- Spole (kerne) Kern Bløleddiode: Nej
- Spole (kerne) Kern lydsvag udførelse: Nej
- Spole (kerne) Kern slags: Sat over
- Spole (kerne) Kern. Spole materiale (indkapsling): EP (epoxyharpiks)
- Spole (kerne) Kern. Termisk isoleringsklasse på drevet: H
- Spole (kerne) Kern-indkoblingseffekt AC: 12 V
- A
- Spole (kerne) Kern ydeevne AC: 6,5 V.
- A
- Materialer - hovedventil materiale, der kommer i kontakt med medier: Messing
- Virkemåde - fluischer ledningstilslutning antal: 3
- Funktionsmåde - ventilfunktion antal-koblingsstillinger: 2
- Virkningsmekanisme - ventilfunktion: D - i hvilestilling åben - tryktilslutning 1 (P/NO) efter arbejdstilslutning 2 (B/OUT), tilslutning 3 (R/NC) lukket D - i hvilestilling åben - tryktilslutning 1 (P/NO) efter arbejdstilslutning 2 (B/OUT), tilslutning 3 (R/NC) lukket
- Funktionsmåde - manuel betjening: Nej
- Godkendelser - nominel effekt: 4 W.
- Spænding frekvens: 50 Hz
- Produkttype
Magnetventil
- Driftsspænding
230 V
- Driftstryk (max.)
0 bar
- Kabinetmateriale
Messing
- Tilslutning
G 1/8
- Driftstemperatur
-10 °C (min)
- Medietemperatur område
-10 til 100 °C
- Produc.-delnr.
390448
- Driftstryk (min.)
0 bar
- Min. driftstemperatur
-10 °C
- Forseglingsmateriale
FKM
- Funktion
3/2 åben monostabil
- Maks. medietemperatur
100 °C
- Min. medietemperatur
-10 °C
- Nominel dimension
1.6 mm
- Specifikationer
Flange
IP65
- Maks. omgivelsestemperatur
75 °C
- Min. omgivelsestemperatur
-10 °C
- Funktion
Direkte virkende
- kv-værdi
0.06 m³/h
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3048098 Bürkert Magnetventil 390448 7012 230 V G 1/8 Nominel dimension 1.6 mm Direkte virkende 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3048098 Bürkert Magnetventil 390448 7012 230 V G 1/8 Nominel dimension 1.6 mm Direkte virkende 1 stk
Beskrivelse
Ventilen 7012 er en direkte virkende løfteventil. Til forøgelse af tryk- og lækagesikkerheden er propper og kernerør svejset sammen. I overensstemmelse med applikationen er der forskellige kombinationer af hus- og tætningsmateriale til rådighed. En kontorspecifik flangeudførelse (SFB) muliggør pladsbesparende opmærkning af ventiler på en multitilslutningsplade. Programmet suppleres med eksplosionsbeskyttede udførelser. For en fleksibel slangetilslutningsteknik kan push-in fittings vælges. En banjo-tilslutning med hulskrue er den ideelle løsning til nem direkte montering på et pneumatisk drev. En manuel betjening kan fås som ekstraudstyr, hvilket muliggør en hurtig ibrugtagning og optimal vedligeholdelse. I forbindelse med et stik i henhold til industristandard form B eller din en 17301-803 form C opfylder ventilerne kapslingsklassen IP65.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Tip
Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
