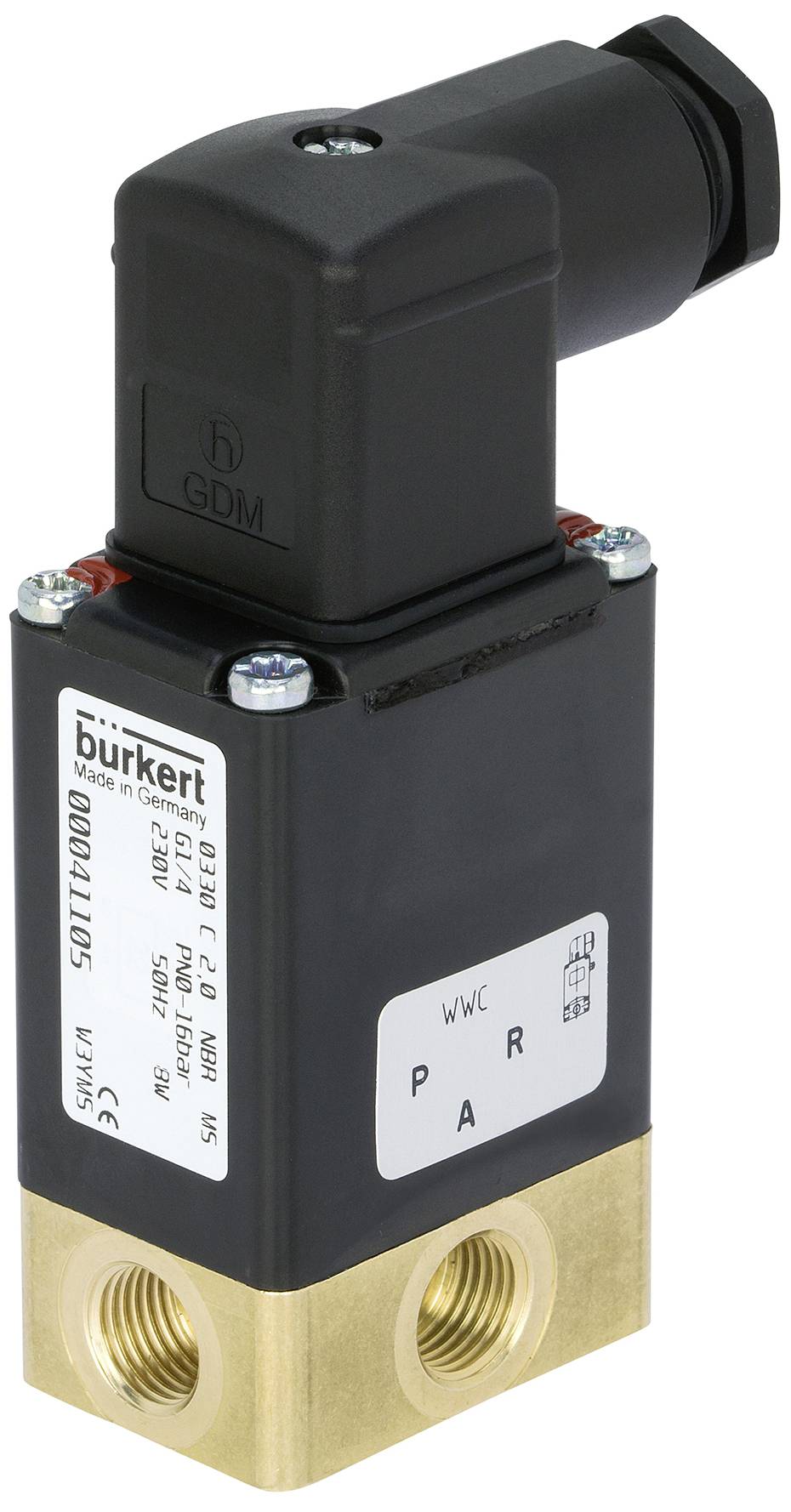

Lignende billede
Bürkert Magnetventil 353596 0330 24 V G 1/4 muffe Nominel dimension 3 mm 1 stk
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Tvangsstyrede ventiler
- Direkte virkende ventil med mekanisk udmærkelse DN 5
- Vedligeholdelsesfri klapanketeknik
- Vibrationssikkert, blokskruet spolesystem
- Servicevenlig, robust manuel betjening
- Eksplosionssikret udførelse
Tekniske specifikationer
- Materiale: Messing
- Tætningsmiddel: NBR
- Nominel bredde: 3 mm
- Ledningstilslutning: G 1/4 muffe
- Særlige kendetegn: Kabellængde 3000 mm
- Spænding 24 volt
- Frekvens: Jævn- og vekselstrøm (AC/DC)
- Missing attributter: EPS 16 ATEX 1111 X / IECEx EPS 160049X, 2G T4 IIC / 2D T130°C IIIC, TUmg -40°C til +60°C, enkelt- og blokmontering
- Medietemperatur (grader C) (maks.): 80
- Omgivende temperatur (grader C) (maks.): 55
- Tryk (bar) (maks.): 10
- Funktionsmåde: 3/2-vejs; i hvilestilling udgang A aflastet
- Effektforbrug: 40 watt start, 3 watt drift
- QNN VÆRDI (L/MIN): 195
- Tilkoblingsvarighed (%): 100
- Opening time (msec) (maks.) 30
- Lukketid (ms) (maks.): 40
- KV VÆRDI (M*3/H): 0,18
- Åbningstid (ms) (min.): 15
- Lukketid (ms) (min): 30
- Produkttype
Magnetventil
- Driftsspænding
24 V
- Driftstryk (max.)
10 bar
- Kabinetmateriale
Messing
- Tilslutning
G 1/4 muffe
- Medietemperatur område
80 °C (max)
- Produc.-delnr.
353596
- Forseglingsmateriale
NBR
- Funktion
3/2-vejs
- Maks. medietemperatur
80 °C
- Nominel dimension
3 mm
- QNn-værdi
195 l/min
- Maks. omgivelsestemperatur
55 °C
- Min. omgivelsestemperatur
-40 °C
- kv-værdi
0.18 m³/h
Dokumenter og downloads
Datablad
Datablad 3047665 Bürkert Magnetventil 353596 0330 24 V G 1/4 muffe Nominel dimension 3 mm 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3047665 Bürkert Magnetventil 353596 0330 24 V G 1/4 muffe Nominel dimension 3 mm 1 stk
Beskrivelse
Ventil 0330 er en direkte virkende klapventil, der er adskilt fra medierne. Fås i udførelse med 3/2- og 2/2-vejs udførelse. Som 3/2-vejs version kan den anvendes som fordeler- eller Blandingsventil. Der findes forskellige membranmaterialer og virkningsmåder, som svarer til applikationerne. Kabinettet består af messing, rustfrit stål og polypropylen. Magnetspolerne bliver presset med en Kemisk meget modstandsdygtig epoxy. Da spolesystemet er adskilt fra mediet ved medium og en membran, er ventilen særligt velegnet til kritiske medier som aggressive syrer og lud. Til idriftsættelse og kontrol er 0330 udstyret med manuel betjening. Til reduktion af energibehov kan alle spoler leveres med en elektronisk strømsænkning eller som impulsudførelse. Koblingstilstanden kan ske via en indstillingstilbagemelding som binær- eller NAMUR-signal.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Tip
Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
