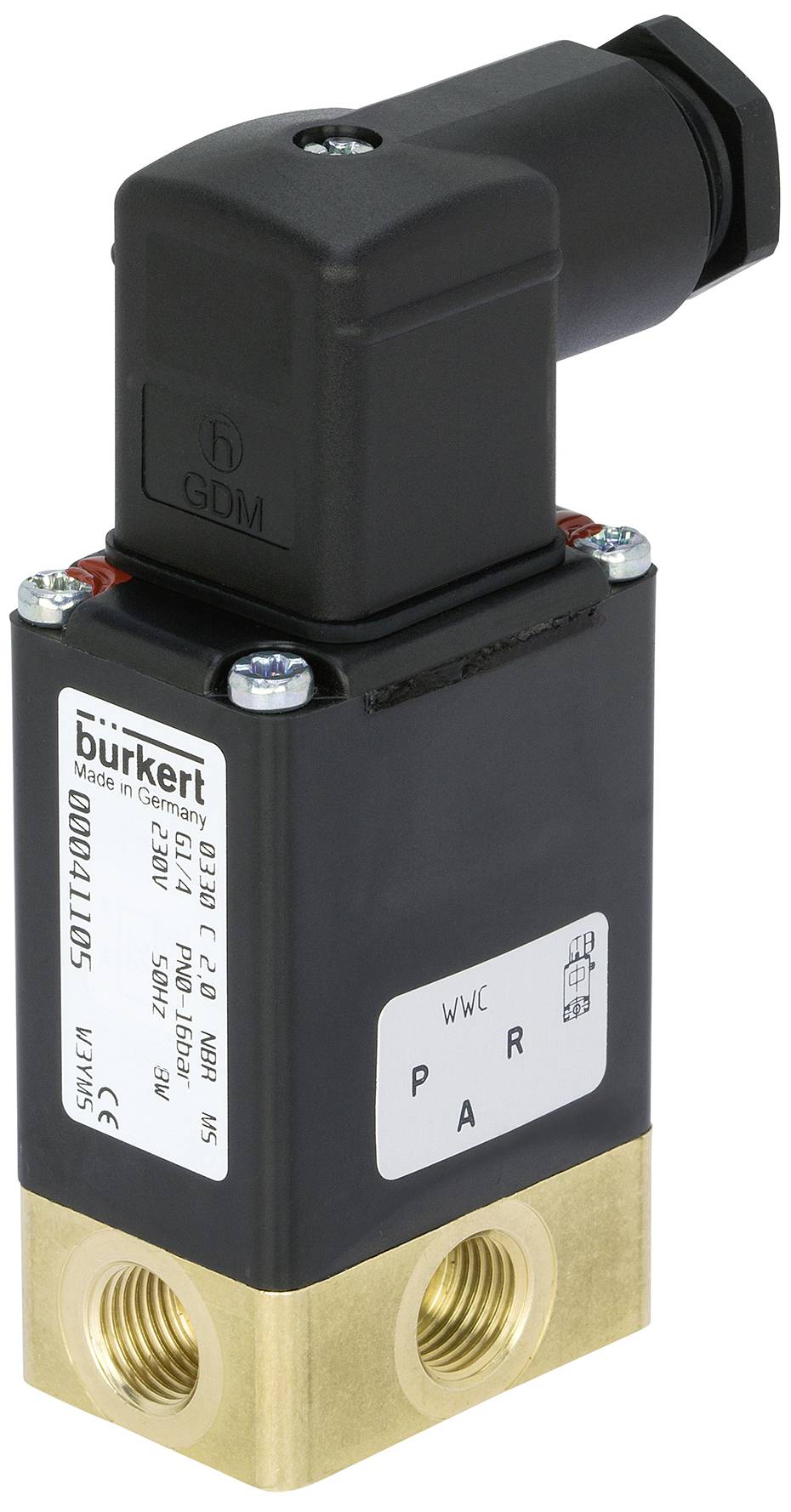

Bürkert Magnetventil 178411 0330 24 V G 1/4 Nominel dimension 4 mm Direkte virkende 1 stk
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Tvangsstyrede ventiler
- Direkte virkende ventil med mekanisk udmærkelse DN 5
- Vedligeholdelsesfri klapanketeknik
- Vibrationssikkert, blokskruet spolesystem
- Servicevenlig, robust manuel betjening
- Eksplosionssikret udførelse
Tekniske specifikationer
- Drev - manuel betjening materiale: PA (polyamid)
- Tætningsmateriale - sædetætning materiale kategori: Elastomerer
- Forseglingsmateriale - sædetætning materiale: NBR (nitrilgummi)
- Forseglingsmateriale - tætning efter udvendigt materiale: NBR (nitrilgummi)
- Forseglingsmateriale - sædetætning materiale Shore-hårdhed: 70
- Tryk & temperatur - temperatur medium min: 0 °C.
- Tryk & temperatur - medium maks. 80 °C
- Tryk & temperatur - omgivende temperatur maks. 55 °C.
- Tryk & temperatur - nominelt tryk min.: 0 bar
- Tryk & temperatur - trykkesikker udførelse: Nej
- Tryk & temperatur - nominelt tryk maks. (væske): 5 bar
- Tryk og temperatur - temperaturoverflade maks. 150 °C.
- Elektrisk tilslutning - elektrisk tilslutning type: Stikbillede form A i henhold til din en 175301-803
- Elektrisk tilslutning - elektrisk tilslutning position: Oppe
- Elektrisk tilslutning - elektrisk tilslutning, antal kontakter: 2 + beskyttelsesleder
- Elektrisk tilslutning - elektrisk tilslutning polaritet: Irrelevant
- Elektrisk tilslutning - elektrisk tilslutning materiale: Messing
- Apparategenskaber - længde: 46 mm
- Enhedens egenskaber - hovedventil funktionsprincip: Sædeventil
- Apparategenskaber - koblingstid åbner maks.: 15 ms
- Apparategenskaber - koblingstid lukker maks.: 15 ms
- Apparategenskaber - nominel driftsart/indkoblingstid: 100 %
- Egenskaber ved apparatet - ventilbygning: Ventil komplet
- Apparategenskaber - tilstrømning: Via sædet
- Apparategenskaber - vakuumudførelse: Nej
- Apparategenskaber - fastgørelse type: Metriske skruer
- Apparategenskaber - motortype: Klapanker
- Apparatets egenskaber - operation: Direkte virkende
- Apparategenskaber - Medienadskillelse: Ja
- Apparategenskaber - koblingsfunktion: On/off
- Apparategenskaber - koblingstid åbnes min. 8 ms
- Apparategenskaber - koblingstid lukker min.: 8 ms
- Apparategenskaber - analyseudførelse: Nej
- Apparategenskaber - ventilindstilling åbningstid: Nej
- Apparategenskaber - ventilindstilling lukketid: Nej
- Apparategenskaber - oliebrænderventil: Nej
- Apparategenskaber - dampudførelse: Nej
- Enhedens egenskaber - hovedventil med integreret si: Nej
- Nominel bredde (kV værdi) - QNn værdi (gas): 255 l/min.
- Nominel bredde (kV værdi) - hovedventil nominel bredde 1 (P) (mm): 4 mm
- Nominel bredde (kV værdi) - kV værdi (vand): 0,23 m3/h.
- Nominel bredde (kV værdi) - hovedventil nominel bredde 1 (tommer): 5/32 tommer
- Nominel bredde (kV værdi) - hovedventil nominel bredde 3 (R) (mm): 4 mm
- Proces-/ledningstilslutning - ledningstilslutning 1 type: Indvendigt gevind
- Proces-/ledningstilslutning - ledningstilslutning 1 gevindbetegnelse: 1/4
- Proces-/ledningstilslutning - ledningstilslutning 1 gevindtype: G
- Proces-/ledningstilslutning - ledningstilslutning 2 type: Indvendigt gevind
- Proces-/ledningstilslutning - ledningstilslutning 2 gevindtype: G
- Proces-/ledningstilslutning - ledningstilslutning 2 gevindbetegnelse: 1/4
- Proces-/ledningstilslutning - ledningstilslutning 3 type: Indvendigt gevind
- Proces-/ledningstilslutning - ledningstilslutning 3 gevindtype: G
- Proces-/ledningstilslutning - ledningstilslutning 3 gevindbetegnelse: 1/4
- Kapslingsklasse IP (maks. ved egnet tilslutning): IP65
- Spænding - batterispænding: Nej
- Spænding - spænding min/nominel spænding: 24 V
- Spænding - spænding maks./nominel spænding: 24 V
- Spænding - vekselspænding: Ja
- Spænding - jævnstrøm: Nej
- Spænding - spændingstolerance positiv: 10 %
- Spænding - spændingstolerance negativ: 10 %
- Spole (kerne) Kern overspændingsbeskyttelse: Uden
- Spole (kerne) Kern ensrettere: Nej
- Spole (kerne) Kern bekoblingspolebeskyttelse: Nej
- Spole (kerne) Kern Bløleddiode: Nej
- Spole (kerne) Kern lydsvag udførelse: Nej
- Spole (kerne) Kern slags: Blokskruet
- Spole (kerne) Kern. Spole materiale (indkapsling): EP (epoxyharpiks)
- Spole (kerne) Kern. Termisk isoleringsklasse på drevet: H
- Spole (kerne) Kern-indkoblingseffekt AC: 30 V
- A
- Spole (kerne) Kern ydeevne AC: 15 V.
- A
- Materialer - hovedventil materiale, der kommer i kontakt med medier: Messing
- Materialer - ventilsæde materiale: Messing
- Virkemåde - fluischer ledningstilslutning antal: 3
- Funktionsmåde - ventilfunktion antal-koblingsstillinger: 2
- Funktionsmåde - ventilfunktion: F - fordelerventil - i hvilestilling tryktilslutning 1 (P/IN) åbnet efter arbejdstilslutning 2 (B/NO), arbejdstilslutning 4 (A/NC) - fordelerventil - i hvilestilling tryktilslutning 1 (P/IN) åbnet efter arbejdstilslutning 2 (B/NO), arbejdstilslutning 4 (A/NC) ges
- Funktionsmåde - manuel betjening: Ja
- Funktionsmåde - manuel betjening type: Knapknap
- Funktionsmåde - manuel betjening fastlåsning: Ja
- Godkendelser - nominel effekt: 8 W.
- Spænding frekvens: 50 Hz
- Produkttype
Magnetventil
- Driftsspænding
24 V
- Driftstryk (max.)
0 bar
- Kabinetmateriale
Messing
- Tilslutning
G 1/4
- Driftstemperatur
0 °C (min)
- Medietemperatur område
0 til 80 °C
- Produc.-delnr.
178411
- Driftstryk (min.)
0 bar
- Min. driftstemperatur
0 °C
- Forseglingsmateriale
NBR
- Maks. medietemperatur
80 °C
- Min. medietemperatur
0 °C
- Medium
Aggressive medier
- Nominel dimension
4 mm
- L
46 mm
- QNn-værdi
255 l/min
IP65
- Maks. omgivelsestemperatur
55 °C
- Funktion
Direkte virkende
- kv-værdi
0.23 m³/h
Dokumenter og downloads
Datablad
Datablad 3046937 Bürkert Magnetventil 178411 0330 24 V G 1/4 Nominel dimension 4 mm Direkte virkende 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3046937 Bürkert Magnetventil 178411 0330 24 V G 1/4 Nominel dimension 4 mm Direkte virkende 1 stk
Beskrivelse
Ventil 0330 er en direkte virkende klapventil, der er adskilt fra medierne. Fås i udførelse med 3/2- og 2/2-vejs udførelse. Som 3/2-vejs version kan den anvendes som fordeler- eller Blandingsventil. Der findes forskellige membranmaterialer og virkningsmåder, som svarer til applikationerne. Kabinettet består af messing, rustfrit stål og polypropylen. Magnetspolerne bliver presset med en Kemisk meget modstandsdygtig epoxy. Da spolesystemet er adskilt fra mediet ved medium og en membran, er ventilen særligt velegnet til kritiske medier som aggressive syrer og lud. Til idriftsættelse og kontrol er 0330 udstyret med manuel betjening. Til reduktion af energibehov kan alle spoler leveres med en elektronisk strømsænkning eller som impulsudførelse. Koblingstilstanden kan ske via en indstillingstilbagemelding som binær- eller NAMUR-signal.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Tip
Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
