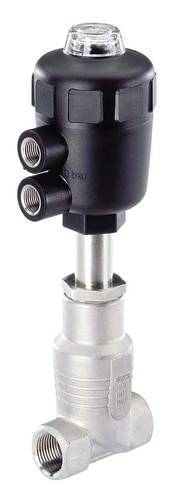

Bürkert Luftstyret ventil 146391 2012 G 3/4 muffe Nominel dimension 20 mm 2/2-vejs 1 stk
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
1 stk.
Antal
Total (3.672,00 kr. / stk.r)
3.672,00 kr.
ekskl. moms
Gratis fragt
Kun 1 stk. tilbage på lager
Højdepunkter og detaljer
2/2-vejs sædeventil for væsker op til 180 ° C, rustfrit stål sag
- For medier Optisk position indikator indtil 180 ° C Lang levetid som standard Svingdrev hoved til opretning luftforbrug kontrol flyforbindelser Min kontrol ved at pakke Omfattende udvalg drevstørrelse giver optimale økonomiske drev kombinationer Schließschlagarm med væsker ved Flow under sæde Kompakt kloden ventil karrosserimateriale investering støbning 316L KKS hoved til varme miljøer
Tekniske specifikationer
- G 3/4
- Nominel diameter 20 mm
- Drevstørrelse diam. 63 mm
- Kv-Wert 8,1 m³/h
- Styretryk 4,5 til 10 bar
- 16 bar max. Driftstryk op til +180 °C
- Medium temperatur -10 til +180 °C
- Omgivelsestemperatur +5 til +140 °C
- Produkttype
Luftstyret ventil
- Driftstryk (max.)
16 bar
- Kabinetmateriale
Rustfrit stål
- Tilslutning
G 3/4 muffe
- Driftstemperatur
-10 °C (min)
- Medietemperatur område
-10 til +180 °C
- Produc.-delnr.
146391
- Driftstryk (min.)
0 bar
- Min. driftstemperatur
-10 °C
- Forseglingsmateriale
PTFE
- Funktion
2/2-vejs
- Vægt
1.350 kg
- Maks. medietemperatur
+180 °C
- Min. medietemperatur
-10 °C
- Medium
Aggressive medier
- Nominel dimension
20 mm
- Specifikationer
Muffe
- H
247 mm
- L
75 mm
- Kontrol (max.)
10 bar
- Kontrol (min.)
4.5 bar
- Maks. omgivelsestemperatur
+140 °C
- Min. omgivelsestemperatur
+5 °C
- Funktion
2/2-vejs
- kv-værdi
135 l/min
Dokumenter og downloads
Datablad
Datablad 624223 Bürkert Luftstyret ventil 146391 2012 G 3/4 muffe Nominel dimension 20 mm 2/2-vejs 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 624223 Bürkert Luftstyret ventil 146391 2012 G 3/4 muffe Nominel dimension 20 mm 2/2-vejs 1 stk
Beskrivelse
Bemærk! Dette produkt er blevet maskineoversat.
Den eksternt pilotforsøg kloden ventil består af en pneumatisk drevet stempel aktuator og en 2-vejs ventil organ. Den gennemprøvede selv og vedligeholdelsesfri kirtel pakning garanterer høj tæthed og holdbarhed.
Den eksternt pilotforsøg kloden ventil består af en pneumatisk drevet stempel aktuator og en 2-vejs ventil organ. Den gennemprøvede selv og vedligeholdelsesfri kirtel pakning garanterer høj tæthed og holdbarhed.
Version
- 2/2-måde Geradsitzventill flow retning under sæde
- Tråd tilslutning
- Normalt lukket
- Armatur Støbt rustfrit stål 316L
- Nominelt tryk PN 25 (krop rating)
- Aktuator materiale KKS
- Seal materiale PTFE
- Universal for væsker, gasser og damp
- Viskositet maks. 600 mm² / s
- pakning PTFE V-ringe med foråret kompensation
- Installation Efter behov, helst med aktuator oprejst
- Kontrol medium Luft og neutrale gasser
- Kontrol luft tilslutning G 1/4 "
Tip
Kv-værdi angiver vandstrømmen gennem en ventil i liter per minut ved et tryk på mindst 1 bar og en vandtemperatur i området fra 5 - 30 ° C. ,
