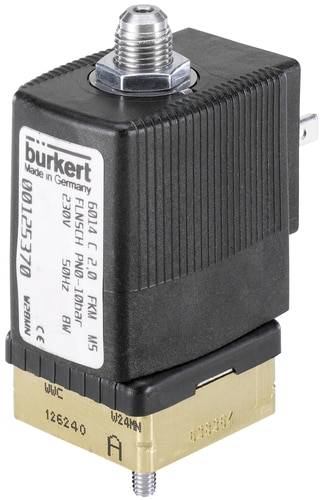

Bürkert Løfteankerventil 126157 6014 24 V Flange, G 1/8 Nominel dimension 1.5 mm Direkte virkende 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
1 stk.
Vis alternativer
Antal
Total (632,00 kr. / stk.r)
632,00 kr.
ekskl. moms
Gratis fragt
Kun 1 stk. tilbage på lager
Højdepunkter og detaljer
Tvangsstyrede ventiler
- Direkte virkende og kompakt ventil til nominel bredde DN 2,5; vibrationssikkert, boltet spolesystem; banjo-forskruning til direkte montering på pneumatikventiler; servicevenlig manuel betjening; energibesparende impulsudførelser
Tekniske specifikationer
- Drevtype: Hæveanker
- Hovedventil funktionsprincip: Sædeventil
- Koblingsfunktion: On/off
- Fluidsk ledningstilslutning antal: 3
- Ventilfunktion antal kontaktstillinger: 2
- Nominelt tryk maks. (gas): 16 bar
- Nominelt tryk maks. (væske): 16 bar
- Jævnstrøm: Ja
- Nominel effekt: 8 W
- Spole art: Oversat
- Spole materiale (indhylning): PA (polyamid)
- Spolestørrelse 32 mm
- Åbn koblingstid: 10 ms - 15 ms
- Luk koblingstiden: 15 ms - 20 ms
- Ventilkonstruktion: Komplet ventil
- Ventilfunktion manuel betjening materiale: PA (polyamid)
- Ventilfunktion manuel betjening af skrueslidsen: Ja
- Produkttype
Løfteankerventil
- Driftsspænding
24 V
- Driftstryk (max.)
16 bar
- Kabinetmateriale
Messing
- Tilslutning
Flange
G 1/8
- Driftsmedie
Væske;gas
- Medietemperatur område
-10 til +100 °C
- Produc.-delnr.
126157
- Driftstryk (min.)
0 bar
- Betjening
Manuel betjening;drejestang
- Forseglingsmateriale
FKM
- Vægt
0.29 kg
- Maks. medietemperatur
+100 °C
- Min. medietemperatur
-10 °C
- Nominel dimension
1.5 mm
- QNn-værdi
75 l/min
IP65
- Maks. omgivelsestemperatur
+55 °C
- Min. omgivelsestemperatur
-10 °C
- Funktion
Direkte virkende
- kv-værdi
0.07
Dokumenter og downloads
Datablad
Datablad 2351302 Bürkert Løfteankerventil 126157 6014 24 V Flange, G 1/8 Nominel dimension 1.5 mm Direkte virkende 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2351302 Bürkert Løfteankerventil 126157 6014 24 V Flange, G 1/8 Nominel dimension 1.5 mm Direkte virkende 1 stk
Beskrivelse
Ventilen 6014 er en direkte virkende løfteventil. Til forøgelse af tryk- og lækagesikkerheden er propper og kernerør svejset sammen. I overensstemmelse med applikationen er der forskellige tætemiddelkombinationer til rådighed. En kontorspecifik flangeudførelse (SFB) muliggør pladsbesparende opmærkning af ventiler på en multitilslutningsplade. Spolerne omressres med polyamid-materialet eller med epoxyfast Kemisk høj oxid. Til reduktion af det elektriske effektforbrug under drift fås der impulsspoler. En manuel betjening er mulig hurtigt at tage i brug og nemt at vedligeholde. I forbindelse med en apparatstikdåse i henhold til din en 175301-803 form A opfylder ventilerne kapslingsklassen IP65. Ventiler i rustfrit stål opfylder NEMA 4X.
Tip
Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
