Bürkert Direkte styret ventil 78556 0124 24 V/DC G 1/4 muffe Nominel dimension 3 mm Direkte virkende 1 stk

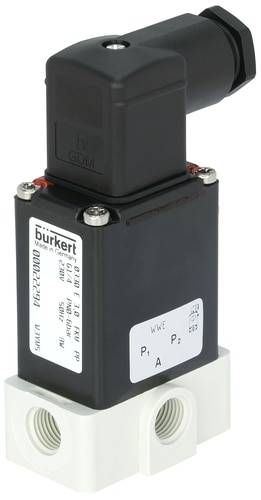

En elektrisk komponent med sort kapsling og hvide tilslutninger, som er mærket med 'Burkert' samt trykoplysninger.
Lignende billede
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Levering ons. 4. nov.
20 stk.
Antal
Total (1.512,00 kr. / stk.r)
1.512,00 kr.
prav.tax.untaxed ekskl. moms
ekskl. 0,00 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
Gratis fragt
30 dages returret
Rapporter juridiske bekymringer

Højdepunkter og detaljer

3/2-måde blandeventil til aggressive medier, G 1/4 "

  • Direkte virkende med adskillelse membran for aggressive medier som standard med låsbar manuel tilsidesættelse

Tekniske specifikationer

  • Ledning tilslutning G 1/4"
  • Nominel diameter 3,0 mm
  • Kv-Wert 025 m³/h
  • Udskriftsområde 0 - 4 bar
  • Spænding 024 V/DC
  • Medium temperatur -30 til +80 °C
  • Omgivelsestemperatur maks. +55 °C
  • Åbningstid 10 - 20 ms
  • Lukketid 10 - 20 ms
  • Elektrisk effektforbrug 8/11 W (varme/kolde)
Produkttype

Direkte styret ventil

Driftsspænding

24 V/DC

Driftstryk (max.)

4 bar

Kabinetmateriale

Polypropylen

Tilslutning

G 1/4 muffe

Driftstemperatur

-30 °C (min)

Medietemperatur område

0 til +80 °C

Produc.-delnr.

78556

Driftstryk (min.)

0 bar

Min. driftstemperatur

-30 °C

Forseglingsmateriale

EPDM

Funktion

3/2-vejs

Vægt

0.330 kg

Maks. medietemperatur

+80 °C

Min. medietemperatur

0 °C

Medium

Aggressive medier

Nominel dimension

3 mm

Specifikationer

P-tilslutning G 1/4

Bredde

34 mm

L

56 mm

QNn-værdi

250 l/min

IP65

Maks. omgivelsestemperatur

+55 °C

Min. omgivelsestemperatur

0 °C

Funktion

Direkte virkende

kv-værdi

4.17 l/min

Dokumenter og downloads

Datablad

Datablad 623596 Bürkert Direkte styret ventil 78556 0124 24 V/DC G 1/4 muffe Nominel dimension 3 mm Direkte virkende 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 623596 Bürkert Direkte styret ventil 78556 0124 24 V/DC G 1/4 muffe Nominel dimension 3 mm Direkte virkende 1 stk

Beskrivelse

Bemærk! Dette produkt er blevet maskineoversat.

Type 0124 er en direkte virkende 3/2-vejs klapanker magnetventil. En fleksibel membran sikrer hermetisk forsegling mod aggressive stoffer.

Version

  • Direkte virkende gennem ventilen
  • blandeventil
  • PP boliger
  • Tætningsmateriale EPDM
  • Med manuel overstyring
  • Coil materiale Epoxy (klasse H)
  • Spænding tolerance ± 10%
  • Driftsart: Intermitterende drift duty cycle 40% (. 30 min)
  • Elektrisk tilslutning Kabel stik i henhold til DIN EN 175301-803 Form A (tidligere DIN 43650)
  • tæthedsklasse IP65 med stik
  • byggeform nogen, helst med aktuator oprejst

Tip

Kv-værdi angiver vandstrømmen gennem en ventil i liter per minut ved et tryk på mindst 1 bar og en vandtemperatur i området fra 5 - 30 ° C. Herunder kabel stik Type 2508, formular A, Bürkert identifikationsnummer 8376:e
