Name: binder 99 5630 15 12-20 Kabeldåse Tilslutning, lige Samlet poltal: 12 Serie (rundstikforbindelse): 423 1 stk
Brand: binder
SKU: 3216442
Availability: BackOrder

En metallisk stikforbinder med riflet grebsstruktur og mørk tilslutningsende, egnet til elektriske forbindelser.

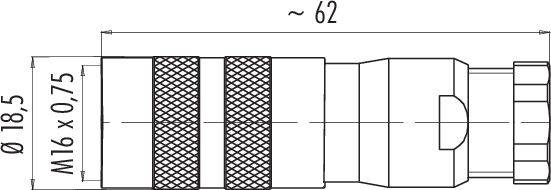

Teknisk tegning af en stikforbinder med M16-gevind. Længde ca. 62 mm, diameter 18,5 mm. Indeholder målangivelser.

Stikdiagram med 14 cirkulært arrangerede tilslutninger, markeret med bogstaverne A til M.

1/3

Lignende billede

Produkttype

Kabeldåse

Konstruktion

Tilslutning, lige

Samlet poltal

Tilslutning

Lodning

Indhold

1 stk

Datablad (PDF)

Levering fre. 16. okt.

784 stk.

Antal (stk.)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal

stk.

Total (239,20 kr. / stk.r)

239,20 kr.

ekskl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Almindelige rundstikforbindelser

M16 IP67 kabeldåse
Poltal: 12
6.0 - 8.0 mm
skærmbar
lodning
IP67
UL

Tekniske specifikationer

EMC-egnethed: skærmbar
Isoleringsmodstand: ≥ 10 Ω
Gennemgangsmodstand ≤ 3 mΩ
Isoleringsstofgruppe III
Overspændingskategori I
Tilsmudsningsgrad: 1
Materiale kontaktelement PBT (UL94 V-0)
Kabelgennemløb 6.0 - 8.0 mm
Monteringstype: Kabelmontering

Type: 99 5630 15 12

Produkttype: Kabeldåse

Konstruktion: Tilslutning, lige

Samlet poltal: 12

Tilslutning: Lodning

Indhold: 1 stk

Nominel strøm: 3 A

Nominel strøm - afrundet: 3 A

Lukker: skruer

Nominel spænding: 60 V

Kontaktmateriale: CuSn

Chassismateriale: Messing forniklet

: AWG 24

Produc.-delnr.: 99 5630 15 12-20

Poltal: 12

Max. tværsnit: 0.25 mm²

Tværsnit-område: 0.25 mm² (max)

RoHS-godkendt: Ja

: IP67

Serie: 423

Varianter(Alle priser er ekskl. moms, ekskl. forsendelse.)

Nominel strøm - afrundet

Tilslutning

Konstruktion

Samlet poltal

Produkttype

Nominel spænding

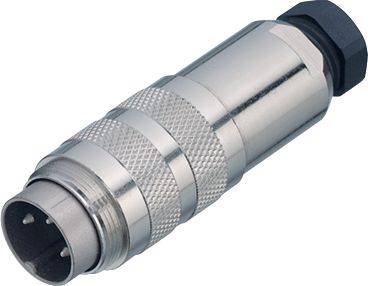

binder 99 5101 00 02-20 Kabelstik Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 423 1 stk

Artikel nr.:3216182

Levering man. 16. nov.

Conrad Electronic

7 A

Lodning

Stik, lige

Kabelstik

250 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

183,20 kr.^*

binder 99 5101 09 02-20 Kabelstik Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 423 1 stk

Artikel nr.:3216183

Levering man. 16. nov.

Conrad Electronic

7 A

Lodning

Stik, lige

Kabelstik

250 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

199,20 kr.^*

binder 99 5101 15 02-20 Kabelstik Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 423 1 stk

Artikel nr.:3216184

Levering fre. 16. okt.

44 stk.Conrad Electronic

7 A

Lodning

Stik, lige

Kabelstik

250 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

159,20 kr.^*

binder 99 5101 19 02-20 Kabelstik Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 423 1 stk

Artikel nr.:3216185

Levering fre. 16. okt.

20 stk.Conrad Electronic

7 A

Lodning

Stik, lige

Kabelstik

250 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

191,20 kr.^*

binder 99 5101 40 02-20 Kabelstik Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 423 1 stk

Artikel nr.:3216186

Levering man. 19. okt.

Conrad Electronic

7 A

Lodning

Stik, lige

Kabelstik

250 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

135,20 kr.^*

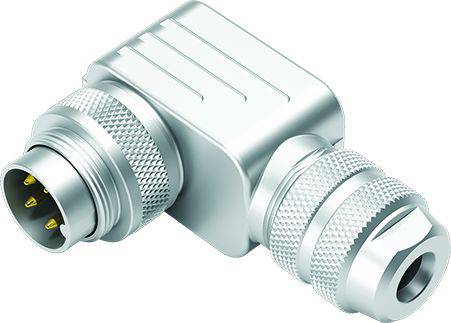

binder 99 5101 75 02-20 Vinkelstik Stik, vinklet Samlet poltal: 2 Serie (rundstikforbindelse): 423 1 stk

Artikel nr.:3216187

Levering man. 16. nov.

Conrad Electronic

7 A

Lodning

Stik, vinklet

Vinkelstik

250 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

183,20 kr.^*

binder 99 5102 00 02-20 Kabeldåse Tilslutning, lige Samlet poltal: 2 Serie (rundstikforbindelse): 423 1 stk

Artikel nr.:3216188

Levering man. 16. nov.

Conrad Electronic

7 A

Lodning

Tilslutning, lige

Kabeldåse

250 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

191,20 kr.^*

binder 99 5102 09 02-20 Kabeldåse Tilslutning, lige Samlet poltal: 2 Serie (rundstikforbindelse): 423 1 stk

Artikel nr.:3216189

Levering man. 16. nov.

Conrad Electronic

7 A

Lodning

Tilslutning, lige

Kabeldåse

250 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

191,20 kr.^*

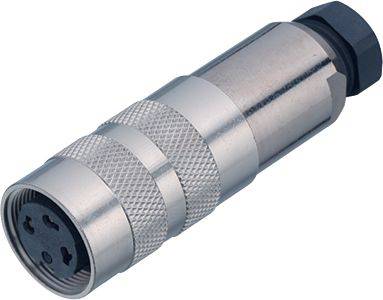

binder 99 5102 15 02-20 Kabeldåse Tilslutning, lige Samlet poltal: 2 Serie (rundstikforbindelse): 423 1 stk

Artikel nr.:3216190

Levering fre. 16. okt.

18 stk.Conrad Electronic

7 A

Lodning

Tilslutning, lige

Kabeldåse

250 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

167,20 kr.^*

binder 99 5102 19 02-20 Kabeldåse Tilslutning, lige Samlet poltal: 2 Serie (rundstikforbindelse): 423 1 stk

Artikel nr.:3216191

Levering man. 16. nov.

Conrad Electronic

7 A

Lodning

Tilslutning, lige

Kabeldåse

250 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

191,20 kr.^*

Dokumenter og downloads

Datablad

Datablad 3216442 binder 99 5630 15 12-20 Kabeldåse Tilslutning, lige Samlet poltal: 12 Serie (rundstikforbindelse): 423 1 stk

Beskrivelse

Disse syv serier miniature-rundstikforbindelser er takket være et stort udvalg af låsesystem, kontaktordrer, IP-beskyttelsestyper og tilslutninger egnet til et bredt anvendelsesspektrum. Kunder kan vælge mellem push-pull-, snap-in-, bajonet- og M16-lås. Alt efter serie fås stikforbindelser med 2 til 24 kontakter i kabel- eller flangeudførelse. Tilslutninger er crimp-, dykkelodning, skrueklemmetilslutninger og loddetilslutninger, tråde og påstøbt kabel. Som alle produkter fra binder fremstilles dette miniature-stik af materialer i høj kvalitet for en lang og pålidelig levetid. Mange er UL- og VDE-godkendt, nogle ASIG-konform.

Egenskaber:

• Beskyttelsesklasse IP40, IP67, IP67-skærmet eller IP68
• 2- til 24-polet
• Lige og vinklede kabeludførelser
• Flangeudførelser
• Forgyldte eller forsølvede messing- og bronzekontakter
• 1000 stikcyklusser og meget mere
• Flere låsesystemer, herunder bajonet, Snap-in og M16

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
