Name: binder 79 1406 15 03-20 Rundstik konfektioneret Tilslutning, lige Samlet poltal: 3 Serie (rundstikforbindelse): 702 1 st
Brand: binder
SKU: 3215437
Availability: BackOrder

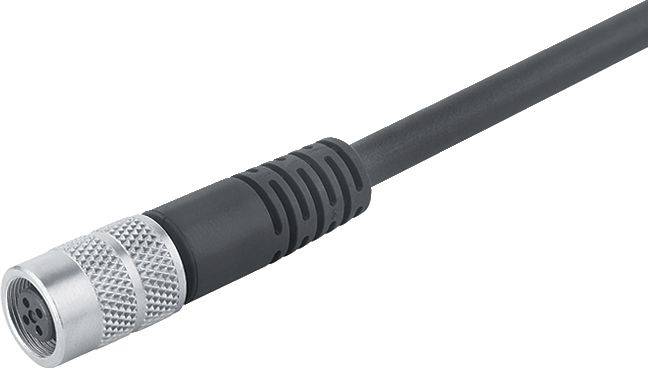

Sort kabel med sølvfarvet, riflet metalstik, egnet til elektroniske enheder og forbindelser.

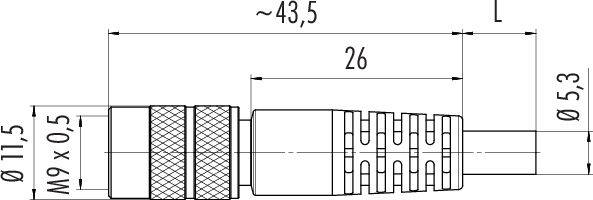

Teknisk tegning af en stikforbinder med mål: Længde ca. 43,5 mm, diameter 11,5 mm, gevind M9 x 0,5, kabeltværsnit 5,3 mm.

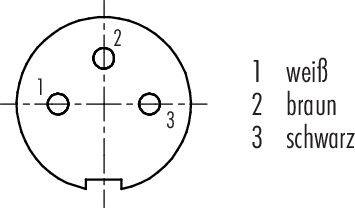

Diagram over en elektrisk stikforbindelse: Cirkel-symbol med tre nummererede forbindelser. Mærkning: '1 hvid', '2 brun', '3 sort'.

1/3

Lignende billede

Produkttype

Rundstik konfektioneret

Konstruktion

Tilslutning, lige

Samlet poltal

Tilslutning

Kabel med stik

Indhold

1 stk

Datablad (PDF)

Levering ons. 21. okt.

6 stk.

Antal (stk.)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal

stk.

Total (399,20 kr. / stk.r)

399,20 kr.

ekskl. moms

Kun 6 stk. tilbage på lager

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Almindelige rundstikforbindelser

M9 IP67 kabeldåse
Poltal: 3
skærmet
Ved kablet påsprøjtet
IP67
PUR sort
5 x 0.25 mm²

Tekniske specifikationer

EMC-egnethed: Skærmet
Isoleringsmodstand: ≥ 10 Ω
Gennemgangsmodstand ≤ 3 mΩ
Isoleringsstofgruppe III
Overspændingskategori: II
Tilsmudsningsgrad: 1
Materiale kontaktelement PBT (UL94 V-0)
Materiale lås: CuZn (forniklet messing)
Isolering litzetråd: PP
Kabeltværsnit: 5 x 0.25 mm²
Kørehastighed: Ved 5 m horisontal vej. > 200 m/min.
Bøjeradius kabel mobilt: ≥ 10 x dia
Bøjeradius for kabel fast: ≥ 5 x dia
Halogenfri: Ja
Monteringstype: Kabelmontering

Type: 79 1406 15 03

Produkttype: Rundstik konfektioneret

Konstruktion: Tilslutning, lige

Samlet poltal: 3

Tilslutning: Kabel med stik

Producentfarve: Sort

Indhold: 1 stk

Maks. temperatur: 90 °C

Nominel strøm: 4 A

Min. Temperatur: -50 °C

Nominel strøm - afrundet: 4 A

Lukker: skruer

Nominel spænding: 125 V

Kontaktmateriale: CuSn

Chassismateriale: PUR

: AWG 24

Produc.-delnr.: 79 1406 15 03-20

Poltal: 3

Max. tværsnit: 0.25 mm²

Tværsnit-område: 0.25 mm² (max)

RoHS-godkendt: Ja

: IP67

Serie: 702

Varianter(Alle priser er ekskl. moms, ekskl. forsendelse.)

Nominel strøm - afrundet

Konstruktion

Indhold

Samlet poltal

binder 79 1406 15 03-20 Rundstik konfektioneret Tilslutning, lige Samlet poltal: 3 Serie (rundstikforbindelse): 702 1 stk

Artikel nr.:3215437

Levering ons. 21. okt.

6 stk.Conrad Electronic

denne artikel

4 A

Tilslutning, lige

1 stk

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

399,20 kr.^*

binder 79 1401 12 02-20 Rundstik konfektioneret Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 702 1 stk

Artikel nr.:3215426

Levering ons. 21. okt.

12 stk.Conrad Electronic

4 A

Stik, lige

1 stk

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

271,20 kr.^*

binder 79 1401 15 02-20 Rundstik konfektioneret Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 702 1 stk

Artikel nr.:3215427

Levering fre. 27. nov.

Conrad Electronic

4 A

Stik, lige

1 stk

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

383,20 kr.^*

binder 79 1401 72 02-20 Rundstik konfektioneret Stik, vinklet Samlet poltal: 2 Serie (rundstikforbindelse): 702 1 stk

Artikel nr.:3215428

Levering ons. 21. okt.

102 stk.Conrad Electronic

4 A

Stik, vinklet

1 stk

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

295,20 kr.^*

binder 79 1401 75 02-20 Rundstik konfektioneret Stik, vinklet Samlet poltal: 2 Serie (rundstikforbindelse): 702 1 stk

Artikel nr.:3215429

Levering fre. 27. nov.

Conrad Electronic

4 A

Stik, vinklet

1 stk

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

383,20 kr.^*

binder 79 1402 12 02-20 Rundstik konfektioneret Tilslutning, lige Samlet poltal: 2 Serie (rundstikforbindelse): 702 1 stk

Artikel nr.:3215430

Levering ons. 21. okt.

18 stk.Conrad Electronic

4 A

Tilslutning, lige

1 stk

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

279,20 kr.^*

binder 79 1402 15 02-20 Rundstik konfektioneret Tilslutning, lige Samlet poltal: 2 Serie (rundstikforbindelse): 702 1 stk

Artikel nr.:3215431

Levering fre. 27. nov.

Conrad Electronic

4 A

Tilslutning, lige

1 stk

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

399,20 kr.^*

binder 79 1402 72 02-20 Rundstik konfektioneret Tilslutning, vinklet Samlet poltal: 2 Serie (rundstikforbindelse): 702 1 stk

Artikel nr.:3215432

Levering ons. 21. okt.

148 stk.Conrad Electronic

4 A

Tilslutning, vinklet

1 stk

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

295,20 kr.^*

binder 79 1402 75 02-20 Rundstik konfektioneret Tilslutning, vinklet Samlet poltal: 2 Serie (rundstikforbindelse): 702 1 stk

Artikel nr.:3215433

Levering fre. 27. nov.

Conrad Electronic

4 A

Tilslutning, vinklet

1 stk

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

399,20 kr.^*

binder 79 1405 72 03-20 Rundstik konfektioneret Stik, vinklet Samlet poltal: 3 Serie (rundstikforbindelse): 702 1 stk

Artikel nr.:3215435

Levering fre. 27. nov.

Conrad Electronic

4 A

Stik, vinklet

1 stk

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

295,20 kr.^*

Dokumenter og downloads

Datablad

Datablad 3215437 binder 79 1406 15 03-20 Rundstik konfektioneret Tilslutning, lige Samlet poltal: 3 Serie (rundstikforbindelse): 702 1 st

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3215437 binder 79 1406 15 03-20 Rundstik konfektioneret Tilslutning, lige Samlet poltal: 3 Serie (rundstikforbindelse): 702 1 st

Beskrivelse

Vores rundstikforbindelser i subminiature-format er udviklet til de talrige anvendelser, hvor størrelse og signalintegritet spiller en vigtig rolle. Vi tilbyder modeller med kliklukning, bajonet- og push-pull-lås samt med M9-skruelås i to forskellige udførelser, enten med kapslingsklasse IP40 eller med IP67. Stikkene kan fås med to eller otte kontakter i lige eller vinklet udførelse samt som flangestik. De forskellige modeller har en dykkelodning eller loddetilslutning og fås med påstøbte kabler i forskellige længder. Til fremstilling af vores rundstikforbindelser anvender vi materialer af høj kvalitet. Kabinet og kontaktlegeme består af PUR eller PVC, kontakterne er forgyldt bronze eller forgyldt messing. Der er syv forskellige serier til rådighed, som har følgende fordele:

• Valg af lås
• Beskyttelsesklasse IP40 eller IP67
• 2- til 8-polet
• Lige og vinklede udførelser
• Op til 1.000 stikcyklusser

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
