Name: binder 77 3434 3429 20004-0300-20 Sensor-, aktuator-stik, Stik, lige, Tilslutning, vinklet 3 m Pol-tal (RJ): 4 1 stk
Brand: binder
SKU: 3217457
Availability: InStock

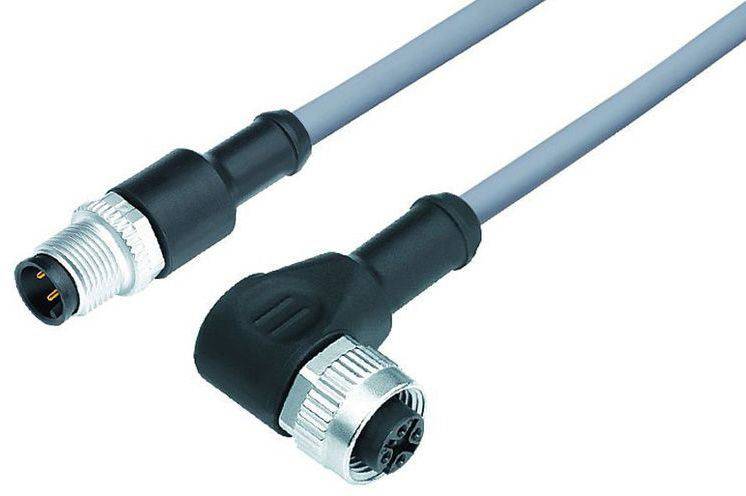

To elektriske industrielle stikforbindelser med kabler: en lige, en i ret vinkel. Bruges til at forbinde enheder.

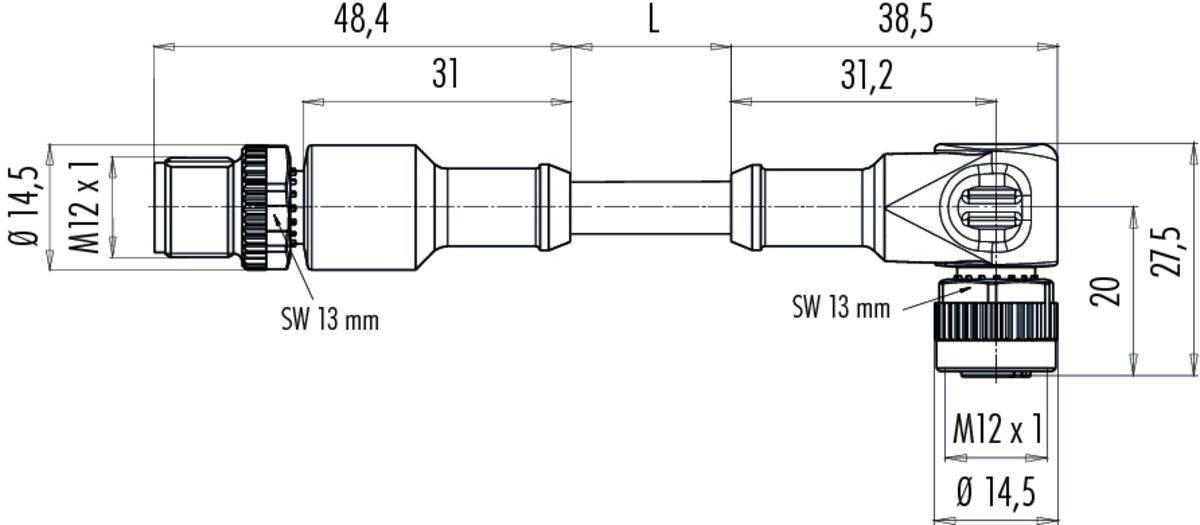

Teknisk tegning af en stikforbindelse med mål: Samlet længde 'L', diameter 'ø 14,5 mm', gevind 'M12 x 1'.

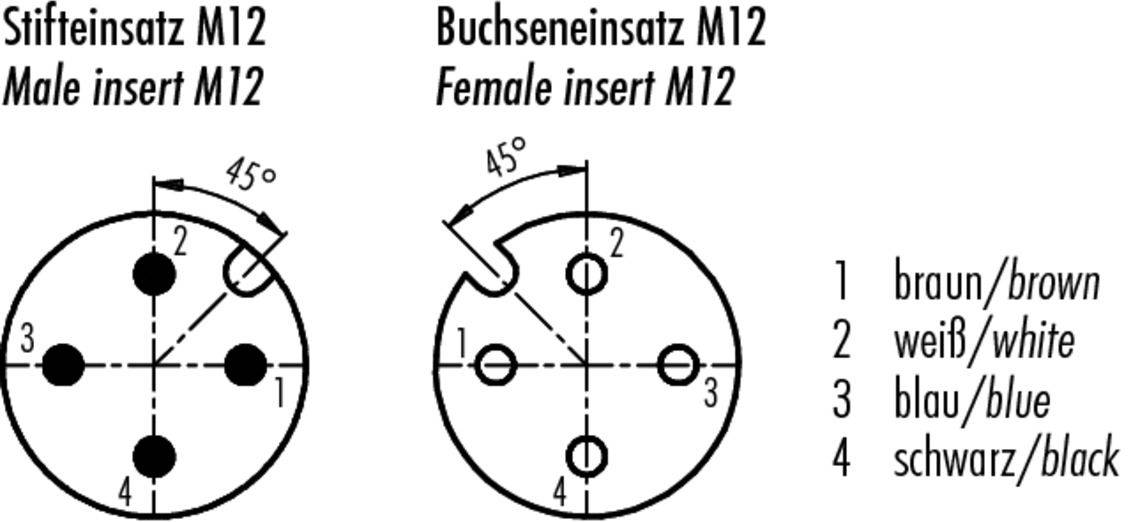

'Stiftindsats M12' viser en rund, 45° drejet firpolet stikforbindelse. 'Bøsningsindsats M12' viser det tilsvarende modstykke med samme arrangement. Farvekodning: 1 brun, 2 hvid, 3 blå, 4 sort.

1/3

Lignende billede

Produkttype

Sensor-, aktuator-stik,

Konstruktion

Stik, lige

Tilslutning, vinklet

Tilslutningsside A

M12

Tilslutningsside B

M12

pol-tal

Datablad (PDF)

Levering tirs. 20. okt.

20 stk.

Antal (stk.)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal

stk.

Total (231,20 kr. / stk.r)

231,20 kr.

ekskl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Sensor-/aktuatorkabel, konfektioneret

M12-A forbindelsesledning kabelstik - vinkeldåse
Poltal 4
ikke skærmet
Ved kablet påsprøjtet
IP68/IP69K
UL listed
PVC grå
4 x 0.34 mm²

Tekniske specifikationer

EMC-kompatibilitet: Uskærmet
Gennemgangsmodstand ≤ 3 mΩ
Isoleringsstofgruppe: II.
Overspændingskategori: II
Tilsmudsningsgrad: 3
Materiale kontaktlegeme: REN
Isolering litzetråd: PVC
Kabeltværsnit: 4 x 0.34 mm²
Kørehastighed: ≤ 200 m/min (5 m vandret strækning)
Bøjeradius kabel mobilt: ≥ 10 x dia
Bøjeradius for kabel fast: ≥ 5 x dia
Monteringstype: Kabelmontering

Type: 77 3434 3429 20004-0300

Produkttype: Sensor-, aktuator-stik,

Konstruktion: Stik, lige
Tilslutning, vinklet

Tilslutningsside A: M12

Tilslutningsside B: M12

pol-tal: 4

Kabellængde: 3 m

Kappemateriale: PVC

Nominel spænding: 250 V

Nominel strøm: 4 A

Nominel strøm - afrundet: 4 A

Tilslutningstværsnit (maks.): 0.34 mm²

Tilslutning: Kabel med stik

Producentfarve: Grå

kodning: A

Kontaktmateriale: CuZn

Kontaktoverflade: Au (guld)

: IP68/IP69K

Min. Temperatur: -40 °C

Maks. temperatur: 105 °C

Lukningstype: Skrue

Produc.-delnr.: 77 3434 3429 20004-0300-20

Indhold: 1 stk

Kabel-Ø: 4.8 mm

Varianter(Alle priser er ekskl. moms, ekskl. forsendelse.)

Tilslutningsside B

Nominel strøm - afrundet

Konstruktion

pol-tal

Nominel spænding

Kabellængde

Gevind-type

binder 77 3430 3429 50003-0030-20 Sensor-, aktuator-stik, M12 Tilslutning, lige, Stik, lige 0.3 m Pol-tal (RJ): 3 1 stk

Artikel nr.:3217340

Levering tirs. 17. nov.

Conrad Electronic

M12

4 A

Tilslutning, lige

250 V

0.3 m

M12

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

183,20 kr.^*

binder 77 3430 3429 50003-0060-20 Sensor-, aktuator-stik, M12 Tilslutning, lige, Stik, lige 0.6 m Pol-tal (RJ): 3 1 stk

Artikel nr.:3217341

Levering tirs. 17. nov.

Conrad Electronic

M12

4 A

Tilslutning, lige

250 V

0.6 m

M12

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

183,20 kr.^*

binder 77 3430 3429 50003-0100-20 Sensor-, aktuator-stik, M12 Tilslutning, lige, Stik, lige 1 m Pol-tal (RJ): 3 1 stk

Artikel nr.:3217342

Levering ons. 2. dec.

Conrad Electronic

M12

4 A

Tilslutning, lige

250 V

1 m

M12

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

167,20 kr.^*

binder 77 3430 3429 50003-0200-20 Sensor-, aktuator-stik, M12 Tilslutning, lige, Stik, lige 2 m Pol-tal (RJ): 3 1 stk

Artikel nr.:3217343

Levering tirs. 17. nov.

Conrad Electronic

M12

4 A

Tilslutning, lige

250 V

2 m

M12

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

183,20 kr.^*

binder 77 3430 3429 50003-0300-20 Sensor-, aktuator-stik, M12 Tilslutning, lige, Stik, lige 3 m Pol-tal (RJ): 3 1 stk

Artikel nr.:3217344

Levering tirs. 17. nov.

Conrad Electronic

M12

4 A

Tilslutning, lige

250 V

3 m

M12

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

215,20 kr.^*

binder 77 3430 3429 50003-0500-20 Sensor-, aktuator-stik, M12 Tilslutning, lige, Stik, lige 5 m Pol-tal (RJ): 3 1 stk

Artikel nr.:3217345

Levering tirs. 17. nov.

Conrad Electronic

M12

4 A

Tilslutning, lige

250 V

5 m

M12

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

231,20 kr.^*

binder 77 3430 3429 50003-1000-20 Sensor-, aktuator-stik, M12 Tilslutning, lige, Stik, lige 10 m Pol-tal (RJ): 3 1 stk

Artikel nr.:3217346

Levering tirs. 17. nov.

Conrad Electronic

M12

4 A

Tilslutning, lige

250 V

10 m

M12

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

295,20 kr.^*

binder 77 3430 3429 50004-0030-20 Sensor-, aktuator-stik, M12 Tilslutning, lige, Stik, lige 0.3 m Pol-tal (RJ): 4 1 stk

Artikel nr.:3217347

Levering tirs. 17. nov.

Conrad Electronic

M12

4 A

Tilslutning, lige

250 V

0.3 m

M12

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

191,20 kr.^*

binder 77 3430 3429 50004-0060-20 Sensor-, aktuator-stik, M12 Tilslutning, lige, Stik, lige 0.6 m Pol-tal (RJ): 4 1 stk

Artikel nr.:3217348

Levering tirs. 17. nov.

Conrad Electronic

M12

4 A

Tilslutning, lige

250 V

0.6 m

M12

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

191,20 kr.^*

binder 77 3430 3429 50004-0100-20 Sensor-, aktuator-stik, M12 Tilslutning, lige, Stik, lige 1 m Pol-tal (RJ): 4 1 stk

Artikel nr.:3217349

Levering tirs. 20. okt.

19 stk.Conrad Electronic

M12

4 A

Tilslutning, lige

250 V

1 m

M12

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

183,20 kr.^*

Dokumenter og downloads

Datablad

Datablad 3217457 binder 77 3434 3429 20004-0300-20 Sensor-, aktuator-stik, Stik, lige, Tilslutning, vinklet 3 m Pol-tal (RJ): 4 1 stk

Beskrivelse

Disse stikforbindelsessystemer giver den perfekte løsning til sensorteknik og aktuatorer i mange brancher. Vi har stikforbindelser fra IP40 til IP69K, hvoraf mange er i tilbuddet med UL-, VDE- og Ecolab-godkendelse, samt FDA-kompatible modeller. Brugere kan bestille rundstikforbindelser med 2 til 12 kontakter og forskellige tilslutningsmuligheder, herunder lodde-, krympe-, dykkelodning, kabel- og litzetrådtilslutning. Stik med M5-, M8- og M12-skruelås er der lige og vinklet samt som flangeudførelse. Ud over Duotik og dobbeltfordelere kan der også fås et stort udvalg af forbindelsesledninger.

Egenskaber:

• 2- til 12-polet
• IP40 til IP69K
• Skruelås
• Nem montering
• UL-, VDE- og Ecolab-godkendelse
• Forbindelsesledninger
• FDA-konforme udførelser

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
