Name: binder 09 0321 00 06-20 Kabelstik Stik, lige Samlet poltal: 6 Serie (rundstikforbindelse): 680 1 stk
Brand: binder
SKU: 3214861
Availability: InStock

Et fempolet stik med sølvfarvet metalkappe og sort kabelisolering, som standard bruges til lydtilslutninger.

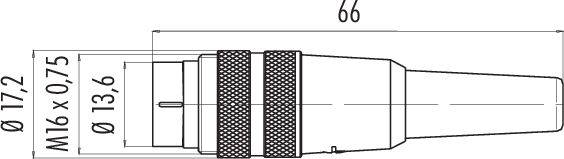

Teknisk tegning af en stikforbinder med mål: Samlet længde 66 mm, diameter 17,2 mm, tilslutning M16 x 0,75, forreste diameter 13,6 mm.

Diagram over en 6-polet DIN-stikforbindelse. Benene er nummereret fra 1 til 6 med uret, startende i højre nederste position.

1/3

Lignende billede

Produkttype

Kabelstik

Konstruktion

Stik, lige

Samlet poltal

Tilslutning

Lodning

Indhold

1 stk

Datablad (PDF)

Levering man. 19. okt.

953 stk.

Antal (stk.)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal

stk.

Total (103,20 kr. / stk.r)

103,20 kr.

ekskl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Almindelige rundstikforbindelser

M16 IP40 kabelstik
Poltal 6 din
3.0 - 6.0 mm
ikke skærmet
lodning
IP40

Tekniske specifikationer

EMC-kompatibilitet: Uskærmet
Isoleringsmodstand: ≥ 10 Ω
Gennemgangsmodstand ≤ 5 mΩ
Isoleringsstofgruppe III
Overspændingskategori I
Tilsmudsningsgrad: 1
Materiale kontaktelement PBT (UL94 V-0)
Kabelgennemløb 3.0 - 6.0 mm
Monteringstype: Kabelmontering

Type: 09 0321 00 06

Produkttype: Kabelstik

Konstruktion: Stik, lige

Samlet poltal: 6

Tilslutning: Lodning

Indhold: 1 stk

Nominel strøm: 5 A

Nominel strøm - afrundet: 5 A

Lukker: skruer

Nominel spænding: 250 V

Kontaktmateriale: CuZn

Chassismateriale: PA

: AWG 18

Produc.-delnr.: 09 0321 00 06-20

Poltal: 6

Max. tværsnit: 0.75 mm²

Tværsnit-område: 0.75 mm² (max)

RoHS-godkendt: Ja

: IP40

Serie: 680

Varianter(Alle priser er ekskl. moms, ekskl. forsendelse.)

Nominel strøm - afrundet

Tilslutning

Konstruktion

Samlet poltal

Produkttype

Nominel spænding

binder 09 0053 00 14-20 Flangestik Flangestik Samlet poltal: 14 Serie (rundstikforbindelse): 680 1 stk

Artikel nr.:3214461

Levering man. 19. okt.

19 stk.Conrad Electronic

3 A

Lodning

Flangestik

60 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

151,20 kr.^*

binder 09 0053 80 14-20 Flangestik Flangestik Samlet poltal: 14 Serie (rundstikforbindelse): 680 1 stk

Artikel nr.:3214462

Levering fre. 6. nov.

Conrad Electronic

3 A

Lodning

Flangestik

60 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

159,20 kr.^*

binder 09 0053 90 14-20 Flangestik Flangestik Samlet poltal: 14 Serie (rundstikforbindelse): 680 1 stk

Artikel nr.:3214463

Levering man. 19. okt.

15 stk.Conrad Electronic

3 A

Lodning

Flangestik

60 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

183,20 kr.^*

binder 09 0054 00 14-20 Flangedåse Tilslutning, lige Samlet poltal: 14 Serie (rundstikforbindelse): 680 1 stk

Artikel nr.:3214464

Levering man. 19. okt.

8 stk.Conrad Electronic

3 A

Lodning

Tilslutning, lige

Flangedåse

60 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

183,20 kr.^*

binder 09 0054 80 14-20 Flangedåse Tilslutning, lige, Flangetilslutning Samlet poltal: 14 Serie (rundstikforbindelse): 680 1 stk

Artikel nr.:3214465

Levering fre. 23. okt.

Conrad Electronic

3 A

Lodning

Tilslutning, lige

Flangedåse

60 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

183,20 kr.^*

binder 09 0054 90 14-20 Flangedåse Tilslutning, lige, Flangetilslutning Samlet poltal: 14 Serie (rundstikforbindelse): 680 1 stk

Artikel nr.:3214466

Levering man. 19. okt.

Conrad Electronic

3 A

Lodning

Tilslutning, lige

Flangedåse

60 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

199,20 kr.^*

binder 09 0197 00 24-20 Flangestik Flangestik Samlet poltal: 24 Serie (rundstikforbindelse): 680 1 stk

Artikel nr.:3214750

Levering fre. 6. nov.

Conrad Electronic

1 A

Lodning

Flangestik

60 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

440,00 kr.^*

binder 09 0197 80 24-20 Flangestik Flangestik Samlet poltal: 24 Serie (rundstikforbindelse): 680 1 stk

Artikel nr.:3214751

Levering fre. 6. nov.

Conrad Electronic

1 A

Lodning

Flangestik

60 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

440,00 kr.^*

binder 09 0197 90 24-20 Flangestik Flangestik Samlet poltal: 24 Serie (rundstikforbindelse): 680 1 stk

Artikel nr.:3214752

Levering fre. 6. nov.

Conrad Electronic

1 A

Lodning

Flangestik

60 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

520,00 kr.^*

binder 09 0198 00 24-20 Flangedåse Tilslutning, lige Samlet poltal: 24 Serie (rundstikforbindelse): 680 1 stk

Artikel nr.:3214753

Levering ons. 11. nov.

Conrad Electronic

1 A

Lodning

Tilslutning, lige

Flangedåse

60 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

319,20 kr.^*

Dokumenter og downloads

Datablad

Datablad 3214861 binder 09 0321 00 06-20 Kabelstik Stik, lige Samlet poltal: 6 Serie (rundstikforbindelse): 680 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3214861 binder 09 0321 00 06-20 Kabelstik Stik, lige Samlet poltal: 6 Serie (rundstikforbindelse): 680 1 stk

Beskrivelse

Disse syv serier miniature-rundstikforbindelser er takket være et stort udvalg af låsesystem, kontaktordrer, IP-beskyttelsestyper og tilslutninger egnet til et bredt anvendelsesspektrum. Kunder kan vælge mellem push-pull-, snap-in-, bajonet- og M16-lås. Alt efter serie fås stikforbindelser med 2 til 24 kontakter i kabel- eller flangeudførelse. Tilslutninger er crimp-, dykkelodning, skrueklemmetilslutninger og loddetilslutninger, tråde og påstøbt kabel. Som alle produkter fra binder fremstilles dette miniature-stik af materialer i høj kvalitet for en lang og pålidelig levetid. Mange er UL- og VDE-godkendt, nogle ASIG-konform.

Egenskaber:

• Beskyttelsesklasse IP40, IP67, IP67-skærmet eller IP68
• 2- til 24-polet
• Lige og vinklede kabeludførelser
• Flangeudførelser
• Forgyldte eller forsølvede messing- og bronzekontakter
• 1000 stikcyklusser og meget mere
• Flere låsesystemer, herunder bajonet, Snap-in og M16
