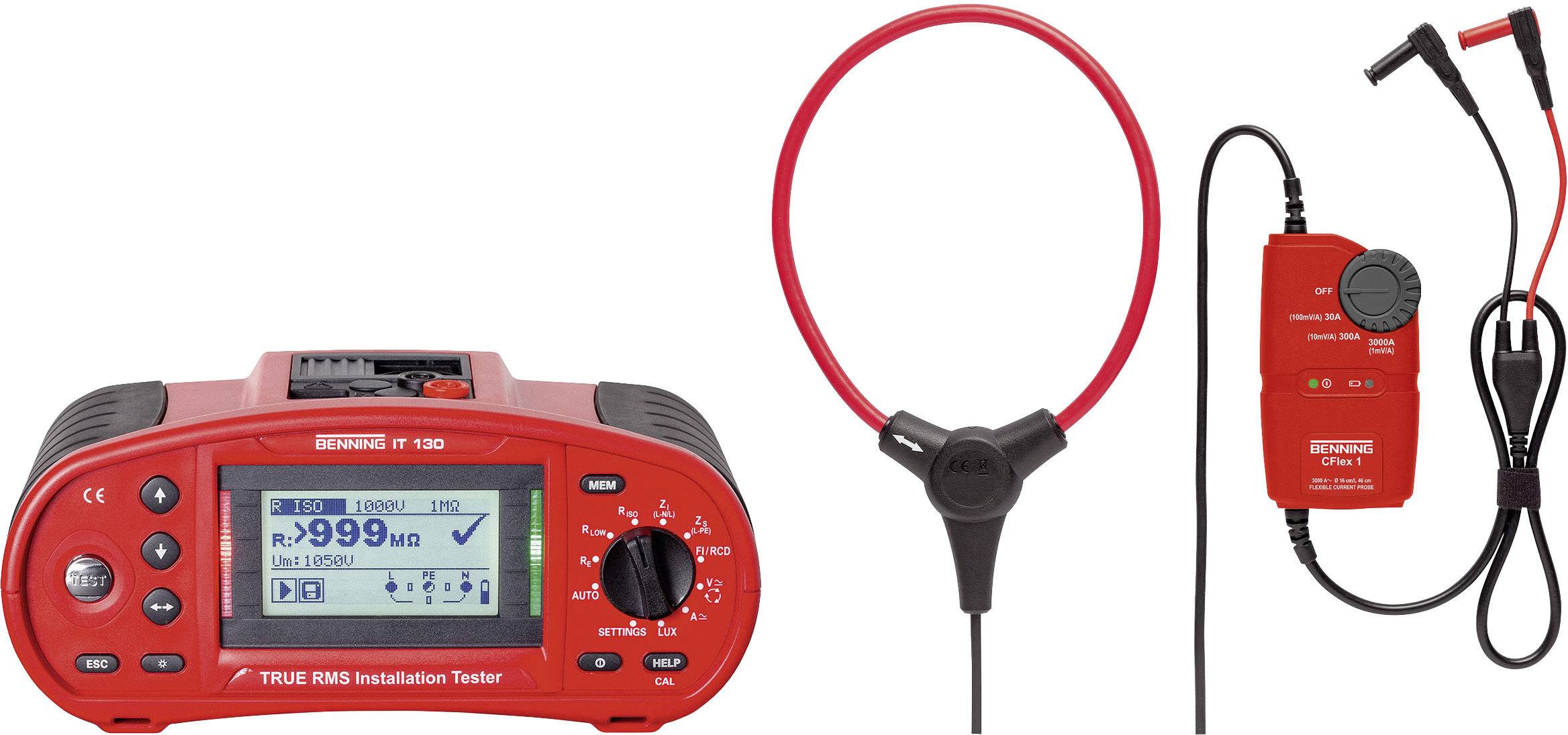

Benning IT 130+CFlex 1 Installationstestersæt VDE-Norm 0100, 0105
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
VDE-testudstyr
- Inkl. AC-strømtransformer CFlex 1
- Niederohmwiderstand, gennemgang, isolationsmodstand, ledningsimpedans, loop-impedans
- Test af FI/RCD-sikkerhedsafbryder standard og forsinket (S), type AC, A, F, B, B+
- TRUE RMS spænding, frekvens, drejefelt, første fejl lækstrøm i IT-net
- Måleværdihukommelse med 4 niveauer (objekt, Block, sikring, målepunkt) til 1800 målinger
- Upload af anlæg strukturer og download af måleværdier
- Tovejs-interface (USB/RS 232)
Tekniske specifikationer
- Måleområde lavohm: 0,01 ohm - 2 kOhm
- Teststrøm: 200 mA
- Måleområde isolationsmodstand: 10 kOhm - 1 GOhm
- Prøvespænding: 50/100/250/500/1000 V
- Måleområde linje- (L-N/L), loop-impedans- (L-PE) måling: 0,01 ohm - 10 kOhm
- Måleområde kortslutningsstrøm: 0,01 A - 200 kA
- FI/RCD-test type AC/A/F, B/B+: aktiveringstid, udløsningsstrøm (rampe), berøring spænding, auto-test
- Måleområde spænding: 1 - 550 V AC TRMS/DC
- Måleområde: 0 - 500 Hz
- Måleværdihukommelse: 1800 måleresultater
- Produkttype
Installationstestersæt
Fabriksstandard
- Interfaces
USB
RS232
- Dim.
(L x B x H) 280 x 260 x 190 mm
- Vægt
1300 g
- Måleområde (VDE)
Isolationsmodstand
Ledningsimpedans
Sløjfeimpedans
Spænding
Strøm
Modstand
Frekvens
- DIN-Norm
DIN VDE 0100
- Visningsmåde
Grafisk LCD
- Bredde
260 mm
- H
190 mm
- L
280 mm
- Testprocedure
Automatisk
- Spænding strømforsyning
Batteridrevet
- Hukommelse (pladser)
1800
- Hukommelse
Ja
- Type
IT 130+CFlex 1
- VDE-Norm
0100
0105
- Specifikationer
RCD/FI test
- Spændingsforsyning
6 NiMH-batterier (AA)
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 1380982 Benning IT 130+CFlex 1 Installationstestersæt VDE-Norm 0100, 0105
Instruktioner for brug og sikkerhed 1380982 Benning IT 130+CFlex 1 Installationstestersæt VDE-Norm 0100, 0105
Information
Information 1380982 Benning IT 130+CFlex 1 Installationstestersæt VDE-Norm 0100, 0105
Information 1380982 Benning IT 130+CFlex 1 Installationstestersæt VDE-Norm 0100, 0105
Beskrivelse
Sikkerhed tekniske test på elektriske anlæg efter etableringen, ændring eller som regelmæssig omprøvning i henhold til VDE 0100/ 0105 og IEC 60364 kan med BENNING IT 130 nemt og rationelt kontrollere udføres. Derudover kan de FI/RCD-sikkerhedsafbryder, Standard og forsinket (S) af typerne AC, A, F, B, B+ med autotest, Beruhungsspannung, aktiveringstid og udløsningsstrøm (rampetest) kontrolleres. Strømmåleadapter med fleksibel strømtang med analog udgang. Kan anvendes universelt til almindelige måleapparater og scopemeter via 4 mm sikkerhedsstik.
OBS! Denne produkttekst er maskinoversat.
OBS! Denne produkttekst er maskinoversat.
Version
- Til kontrol af elektriske anlæg i henhold til DIN VDE 0100-600 og DIN VDE 0105-100, inkl. Test af FI/RCD-sikkerhedsafbryder type B/B+
- Udstyr: oplyst grafisk display med hjælpefunktion, tilslutningsdiagram
- Målefunktioner kan vælges i rækkefølge direkte via drejeknap
- Drejefelt;
- Først fejl lækstrøm i IT-net
- Måleresultat med symboler for bestået/ ikke bestået
- Måleværdihukommelse med 4 niveauer (objekt, Block, sikring, målepunkt)
- Integreret realtidsur
- Upload af anlæg strukturer, download af måleværdier
- Tovejs USB- /RS 232-interface
- Grønne/røde LED for god/dårlig-visning på testudstyr/ Commander prøvespids
- Commander prøvespids med test/ hukommelses-knap, LED-belysning af målestedet
- Software til nem download af måleværdier, logging (kontrolrapport/ til ZVEH-test-protokol), oprettelse og overførsel (upload) af anlæg strukturer til BENNING IT 130
- Online spændingsovervågning
- Valgfrit: jordings-, strøm-, belysningsstyrkemåling.
- Tekniske data: visning: LC-grafik-display
- Måleområde lavohm: 0,01 ohm - 2 kOhm
- Teststrøm: 200 mA
- Måleområde isolationsmodstand: 10 kOhm - 1 GOhm
- Prøvespænding: 50/100/250/500/1000 V
- Måleområde linje- (L-N/L), loop-impedans- (L-PE) måling: 0,01 ohm - 10 kOhm
- Måleområde kortslutningsstrøm: 0,01 A - 200 kA
- FI/RCD-test type AC/A/F, B/B+: aktiveringstid, udløsningsstrøm (rampe), berøring spænding, auto-test
- Måleområde spænding: 1 - 550 V AC TRMS/DC
- Måleområde: 0 - 500 Hz
- Måleværdihukommelse: 1800 måleresultater
- Spændingsforsyning: 6 NiMH AA-batterier
Inkluderet i leveringen
- Taske
- PC-software
- USB- /RS 232-kabel
- Omstillelig Commander prøvespids
- Testledning med jordstik
- Universaltestkabel
- 3 x prøvespidser/krokodillenæb
- Oplader med batterier
- Betjeningsvejledning
