Bender CTUB101-CTBC60 B78120014 Målestrøm-omformer Primærstrøm 250 A Ledningsgennemføring Ø:60 mm 1 stk

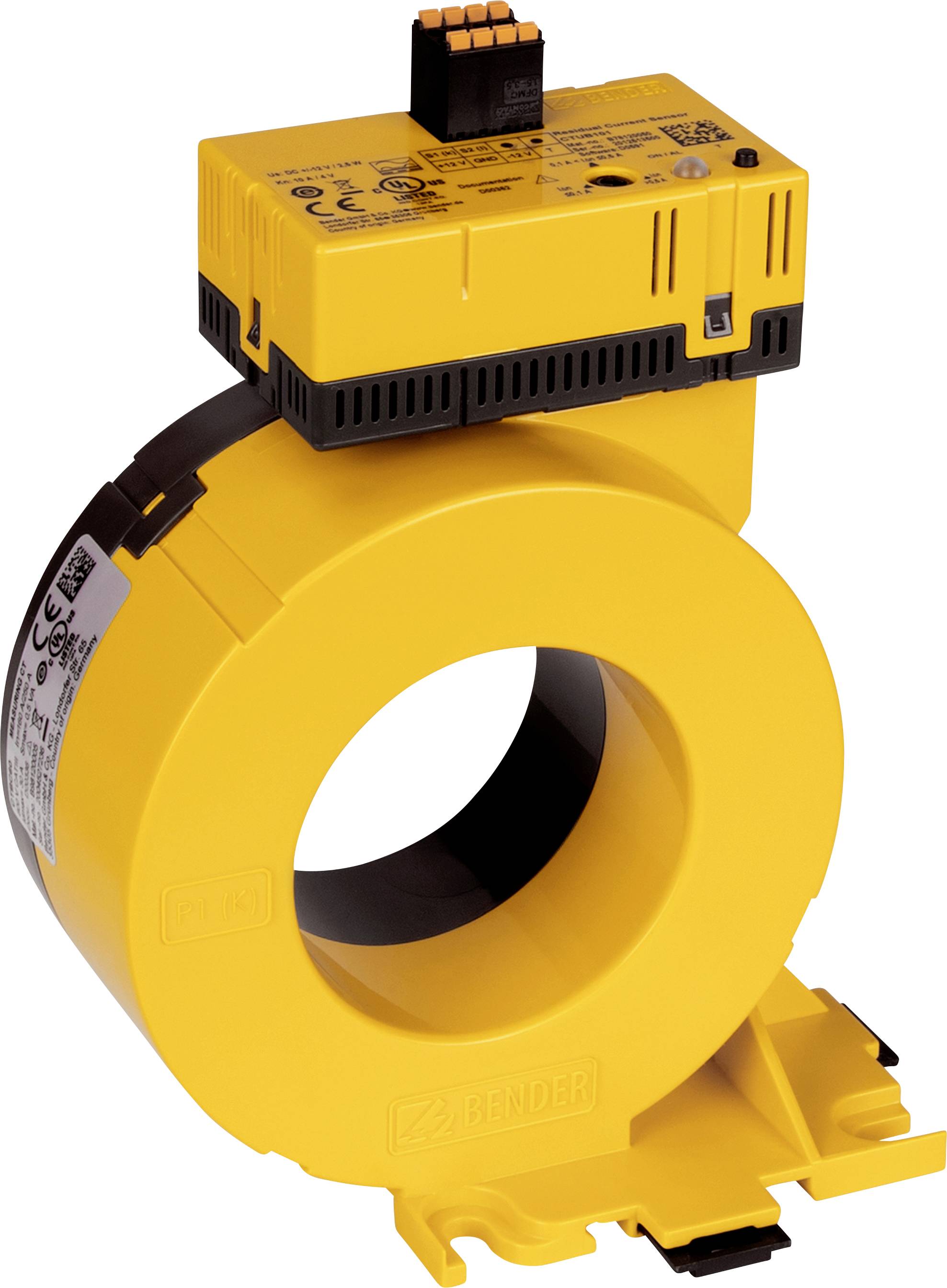

Gul elektrisk enhed med rundbuet design, foroven udstyret med en stikforbindelse. Den bruges til måling eller overvågning af elektriske kredsløb.
Lignende billede
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Levering fre. 20. nov.
Antal
Total (2.792,00 kr. / stk.r)
2.792,00 kr.
prav.tax.untaxed ekskl. moms
ekskl. 0,00 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
Gratis fragt
30 dages returret
Rapporter juridiske bekymringer

Højdepunkter og detaljer

strømkonverter

  • Primærstrøm 250 A
  • Ledningsgennemføring Ø 60 mm

Tekniske specifikationer

  • Mærkespænding: 800 V
  • Overspændingskategori: III
  • Indsatshøjde: ≤ 2000 m over NN
  • Nominel impulsspænding: IC1/IC2 8 kV
  • Nominel isolationsspænding (forstærket isolering): IC1/IC2 800 V
  • Tilsmudsningsgrad: 2
  • Forsyningsspænding US: DC ±12 V.
  • Arbejdsområde for US: ±2 %
  • Kemisk formel: C9H9N9N9H9N20
  • Egenforbrug: ≤ 2,5 W.
  • Indkoblingsstrøm: 500 mA (i forhold til RCMA423)
  • CTBC60 ved IΔn = 30 mA: 160 A.
  • CTBC60 ved IΔn = 300 mA: 250 A.
  • Målepræcision: 1 %
  • Testvikling: Ja
  • Termisk målingsvedvarende differencestrøm Icth: 30 A.
  • Termisk målingskorttidsstrøm Ith: 2,4 kA/1 s.
  • Dimensionerings-spændingsimpuls: 6 kA/40 ms
  • Udgang
  • Betegnelse: S1(k), S2 (l)
  • Skalering 400 mV/1 A.
  • Maks. spænding: 10 V
  • Maks. Tilslutningslængde 10 m.
  • Udgangsmodstand 172 Ω
  • Kapslingsklasse, indbygning (din en 60529): IP40
  • Beskyttelsesklasse, klemmer (din en 60529): IP20
  • Brandfarlighedsklasse UL94 V-0
Produkttype

Målestrøm-omformer

Primærstrøm

250 A

2.5 W

Ledningsgennemføring Ø

60 mm

Type

CTUB101-CTBC60

Dim.

(L x B x H) 78 x 126 x 151 mm

Vægt

530 g

Indgangsstrøm

250 A

Målekategori

CAT III

Bredde

126 mm

H

151 mm

L

78 mm

Dokumenter og downloads

Datablad

Datablad 2372854 Bender CTUB101-CTBC60 B78120014 Målestrøm-omformer Primærstrøm 250 A Ledningsgennemføring Ø:60 mm 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2372854 Bender CTUB101-CTBC60 B78120014 Målestrøm-omformer Primærstrøm 250 A Ledningsgennemføring Ø:60 mm 1 stk

Beskrivelse

CTBC… og elektronikmoduler CTTUB10…, AC- og DC-strømme er strømtransformerstrømtransformeren i CTTUB100-serien
Convert-målersignal. En analyse af målesignalet kan ske ved hjælp af apparater i serierne RCMA420/423, RCMS460/490 eller EDS440/EDS441LAB.
Forbindelsen mellem målestrømomformerne til de respektive enheder sker via en 2- eller 6-leder-ledning. Den kan anvendes i DC, AC og 3(N)AC-systemer
programmer.

Målestrømomformer CTUB101-CTBCxx er egnet til tilslutning til enheder Serie RCMA420/423 og ledes via den 6-leder Direkte fra evalueringsapparatet
Forsynes med forsyningsspænding DC ±12 V. Målestrømtransformeren CTUB102-CTBCxx er beregnet til tilslutning til en RCMS460/490. Hvis måletransformeren CTUB102-CTBCxx tilsluttes til et RCMS460/490-system, kræves der en DC 24 V-strømforsyning til målestrømtransformeren, der fås som tilbehør.

Målestrømomformer CTUB104-CTBCxx er beregnet til tilslutning til en EDS440 eller EDS441LAB. Bliver målekstrømtransformer CTUB104-CTBCxx
Isoleringsfejlsøgningsapparat tilsluttes, målestrømskonverter kræver en DC 24 V strømforsyning, som fås som tilbehør.
Målestrømtransformerne i serien CTBC20P…210P har en integreret magnetisk afskærmning og er egnet til anvendelser med høje belastnings- eller indkoblingsstrømme.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
