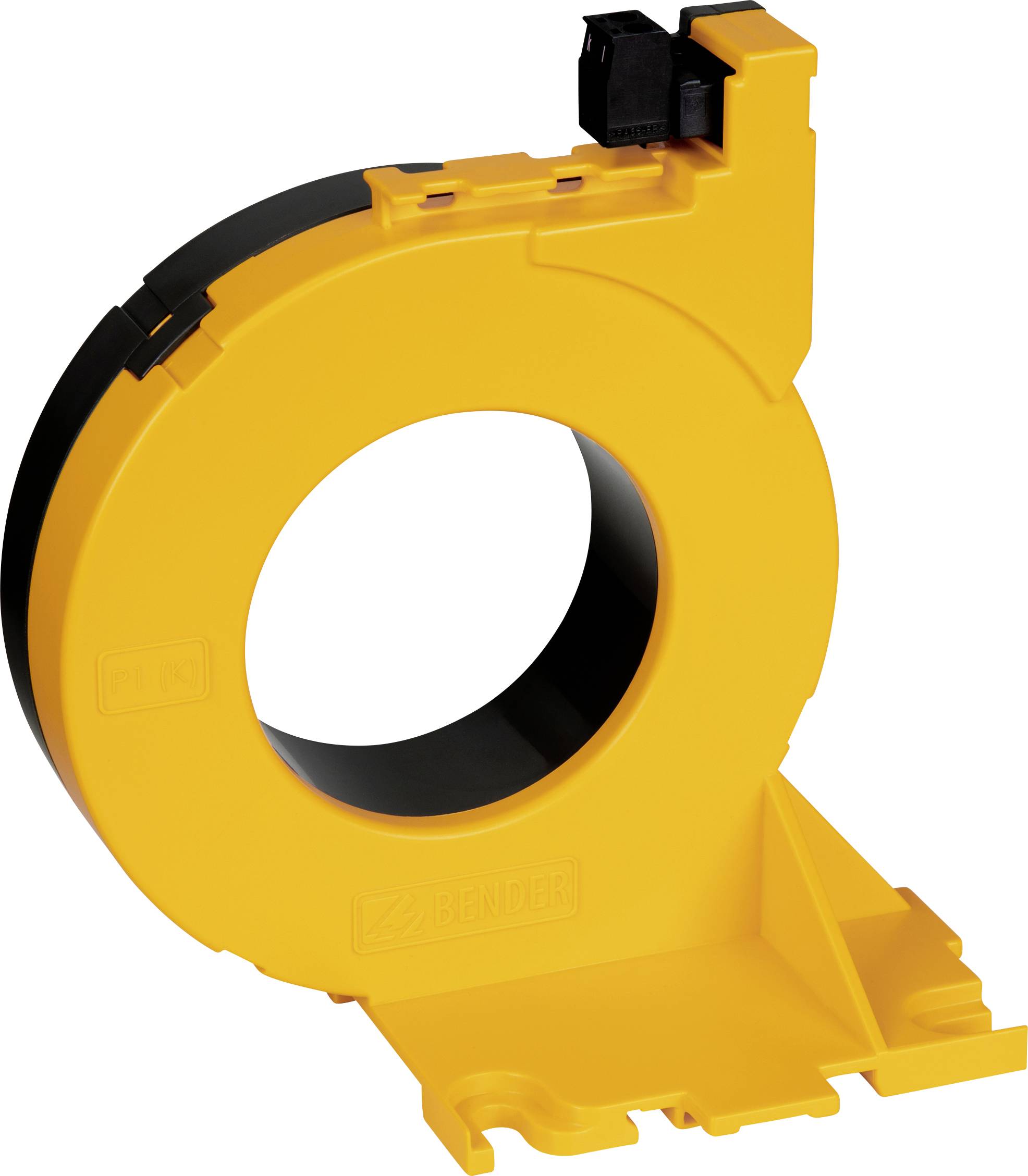

Bender CTAC60 B98110017 Målestrøm-omformer Primærstrøm 250 A Sekundærstrøm 0.0167 A Kabelgennemføring (H x B):60 x 60 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
4 stk.
Antal
Total (952,00 kr. / stk.r)
1.192,00 kr.
-20 %
952,00 kr.
ekskl. moms
Gratis fragt
Kun 4 stk. tilbage på lager
Højdepunkter og detaljer
strømkonverter
- Primærstrøm 250 A
- Udgangsstrøm 0.0167 A
- Ledningsgennemføring Ø 60 mm
Tekniske specifikationer
- Mærkespænding: 800 V
- Overspændingskategori: III
- Nominel impulsspænding/tilsmudsningsgrad: 8 kV/3
- CTAC-el-translat-el-kreds…
- Primær beregnings-differencestrøm: 10 A.
- Sekundær beregningsdifferencestrøm: 0,0167 A.
- Mærkeudveksling KN: 10/0,0167 A.
- Nominel garanti: Maks. 180 Ω
- Nominel effekt 0,05 VA
- Termisk målingsvedvarende differencestrøm Icth: 30 A.
- Termisk målingskorttidsstrøm Ith: 60 x Icth = 2,4 kA/1 s.
- Dimensionerings-spændingsimpuls: 2,5 x Ith = 6,0 kA/40 ms
- Mærkestrøm i
- CTAC60 ved IΔn ≥ 30 mA 160 A.
- CTAC60 ved IΔn ≥ 300 mA 250 A.
- Stiktype MSTB 2,5/2-ST-5,08
- Phoenix Contact
- Tilslutningstype: Skrueklemmer
- Arbejdstemperatur -25…+70 °C
- Kapslingsklasse, indbygning (din en 60529) IP40
- Beskyttelsesklasse klemmer (din en 60529) IP20
- Brandfarlighedsklasse UL94 V-0
- Produkttype
Målestrøm-omformer
- Primærstrøm
250 A
- Sekundærstrøm
0.0167 A
0.05 VA
- Ledningsgennemføring Ø
60 mm
- Type
CTAC60
- Dim.
(L x B x H) 78 x 126 x 137 mm
- Udgangsstrøm
0.0167 A
- Indgangsstrøm
250 A
- Kabelgennemføring (B)
60 mm
- Kabelgennemføring (H x B)
60 x 60 mm
- Kabelgennemføring (H)
60 mm
- Målekategori
CAT III
- Bredde
126 mm
- H
137 mm
- L
78 mm
Dokumenter og downloads
Datablad
Datablad 2372857 Bender CTAC60 B98110017 Målestrøm-omformer Primærstrøm 250 A Sekundærstrøm 0.0167 A Kabelgennemføring (H x B):60 x 60 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2372857 Bender CTAC60 B98110017 Målestrøm-omformer Primærstrøm 250 A Sekundærstrøm 0.0167 A Kabelgennemføring (H x B):60 x 60 mm
Beskrivelse
Målestrømtransformeren i CTAC-serien er meget følsomme målestrømomformer, som omsætter AC-strømme i forbindelse med differensstrøms-overvågnings- og udstøder-apparater i serie RCM eller RCMS til et analyserbart signal.
Desuden er de egnet til anvendelse i steder med isoleringsfejlfinding til IT-systemer (EDS). De skal anvendes til at måle den strøm, der genereres af en teststrømgenerator PGH eller ISOMETER® iso685. Prøvningsstrømmen omsættes i et værdibart målesignal i forbindelse med isolationsfejlsøgningsapparater i serie EDS.
Forbindelsen til de pågældende enheder sker via en to-leder.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Desuden er de egnet til anvendelse i steder med isoleringsfejlfinding til IT-systemer (EDS). De skal anvendes til at måle den strøm, der genereres af en teststrømgenerator PGH eller ISOMETER® iso685. Prøvningsstrømmen omsættes i et værdibart målesignal i forbindelse med isolationsfejlsøgningsapparater i serie EDS.
Forbindelsen til de pågældende enheder sker via en to-leder.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
