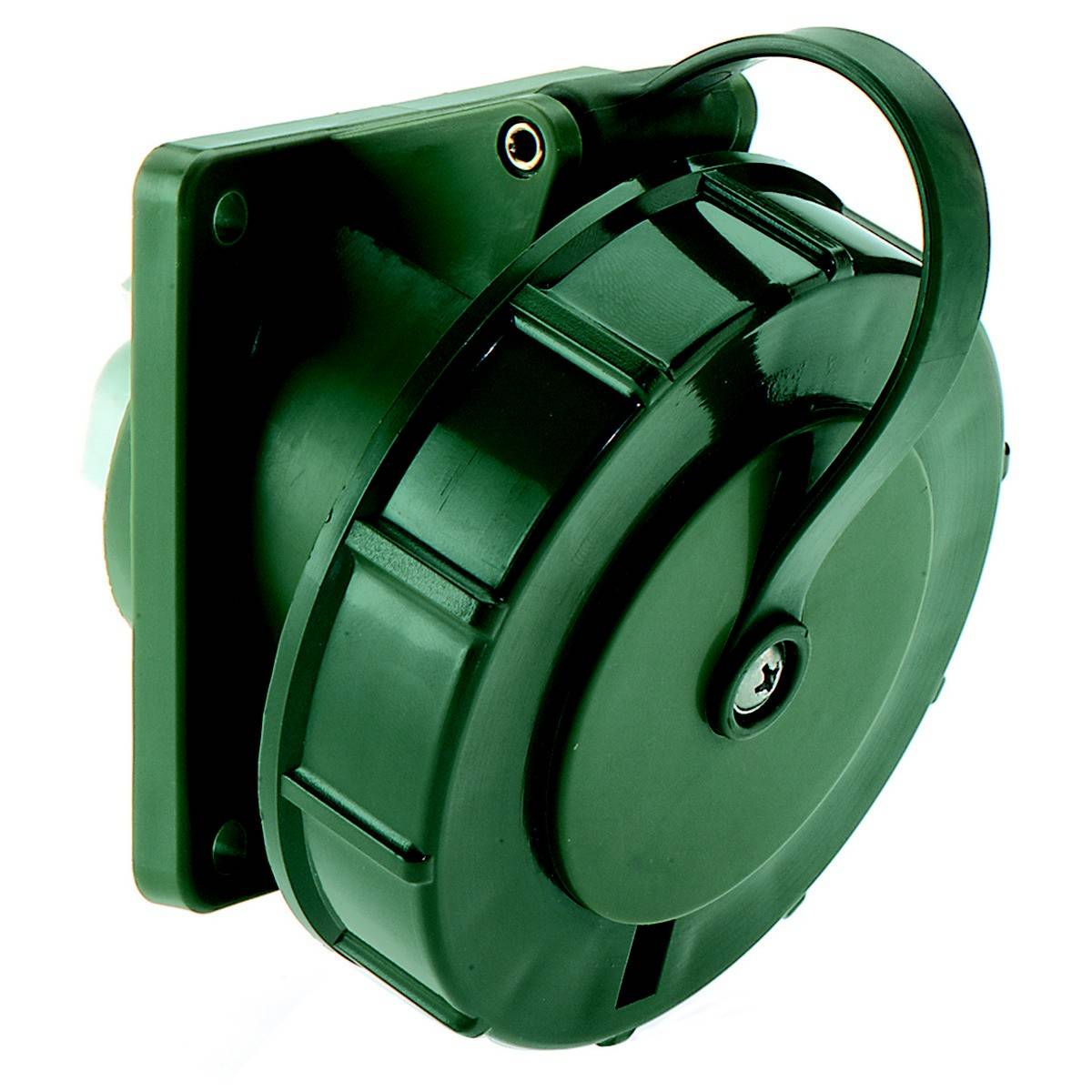

Bals Elektrotechnik 12169 12169 CEE-monteringsdåse 32.0 A 3-polet 230 V 1 stk
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Tekniske specifikationer
- IEC-strømstyrke 32 A
- Spænding iht. en 60309-2: 230 V (50+60 Hz) blå
- Poltal: 3
- Klokkeslæt-position 6 timer
- Signalfarve: Grøn
- RAL-nummer: 6031
- Kapslingsklasse (IP): IP67
- Tilslutningsteknik: Skruefri klemme
- Stikretning: Vinklet
- Kabelindføring: Øvrige
- Materiale: Plast
- Kontaktmateriale CuZn
- Overfladebehandling kontakter: Forniklet
- Militær udførelse: Ja

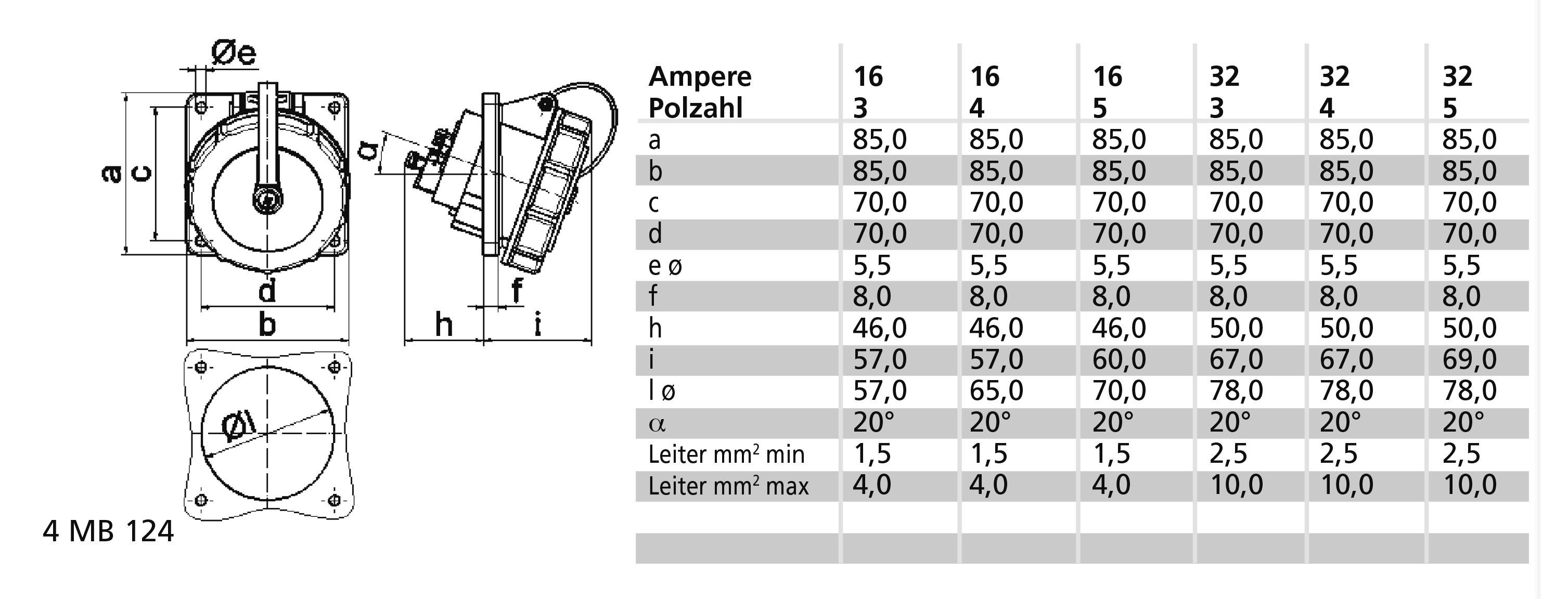

- Flangemål lodret: 85 mm
- Borehulsafstand lodret: 70 mm
- Flangemål horisontal: 85 mm
- Borehulsafstand horisontal: 70 mm
- Produkttype
CEE-monteringsdåse
- Nominel spænding
230 V
- Nominel strøm
32.0 A
- Nominel strøm - afrundet
32 A
- Tilslutning A
Skruefri klemme
- Variant
Vinklet
IP67
- Producentfarve
Grøn
- Indhold
1 stk
- Poltal
3
- Tilslutning
Klemme
- Materiale (detaljer)
Plast
- Driftsspænding
230 V
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3135017 Bals Elektrotechnik 12169 12169 CEE-monteringsdåse 32.0 A 3-polet 230 V 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3135017 Bals Elektrotechnik 12169 12169 CEE-monteringsdåse 32.0 A 3-polet 230 V 1 stk
Beskrivelse
Påbygningsstikdåse QUICK-CONNECT TN
32 A 3P (2P+PE) 230 V (200 - 250 V~) 6H IP67
Frekvens: 50-60 Hz
Teknisk signalfarve: Bronzeggrøn RAL 6031-F9
Kontaktholder/kontakter: Kontaktholderen er af højvarmbestandigt materiale, kontakterne er forniklet messing
Maks. ledertværsnit 10,0 mm2
Kabinetmateriale: Polyamid
Tilslutningsteknik: Skruefri fjederklemmeteknik med burfjederklemme med Kontex-kontakt
Kabelindføring: Øvrige
Apparatfarve: Bajonetring bronzeggrøn RAL 6031-F9, klaplåg bronzeggrøn RAL 6031-F9, kabinet bronzeggrøn RAL 6031-F9, kabinet grå RAL 7035
Udstyrshøjde: 102 mm, apparatbredde: 94 mm, apparatdybde: 121 mm
Flangemål lodret: 85 mm, flangemål horisontal: 85 mm
Borehulsafstand lodret: 70 mm, borehulsafstand horisontal: 70 mm
Andre tekniske egenskaber: Hældningen er 20°, bajonetdækslet er fastgjort til huset ved hjælp af et fastgørelsesbånd
VG-type-nr: VG 96919 BS 042
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
32 A 3P (2P+PE) 230 V (200 - 250 V~) 6H IP67
Frekvens: 50-60 Hz
Teknisk signalfarve: Bronzeggrøn RAL 6031-F9
Kontaktholder/kontakter: Kontaktholderen er af højvarmbestandigt materiale, kontakterne er forniklet messing
Maks. ledertværsnit 10,0 mm2
Kabinetmateriale: Polyamid
Tilslutningsteknik: Skruefri fjederklemmeteknik med burfjederklemme med Kontex-kontakt
Kabelindføring: Øvrige
Apparatfarve: Bajonetring bronzeggrøn RAL 6031-F9, klaplåg bronzeggrøn RAL 6031-F9, kabinet bronzeggrøn RAL 6031-F9, kabinet grå RAL 7035
Udstyrshøjde: 102 mm, apparatbredde: 94 mm, apparatdybde: 121 mm
Flangemål lodret: 85 mm, flangemål horisontal: 85 mm
Borehulsafstand lodret: 70 mm, borehulsafstand horisontal: 70 mm
Andre tekniske egenskaber: Hældningen er 20°, bajonetdækslet er fastgjort til huset ved hjælp af et fastgørelsesbånd
VG-type-nr: VG 96919 BS 042
