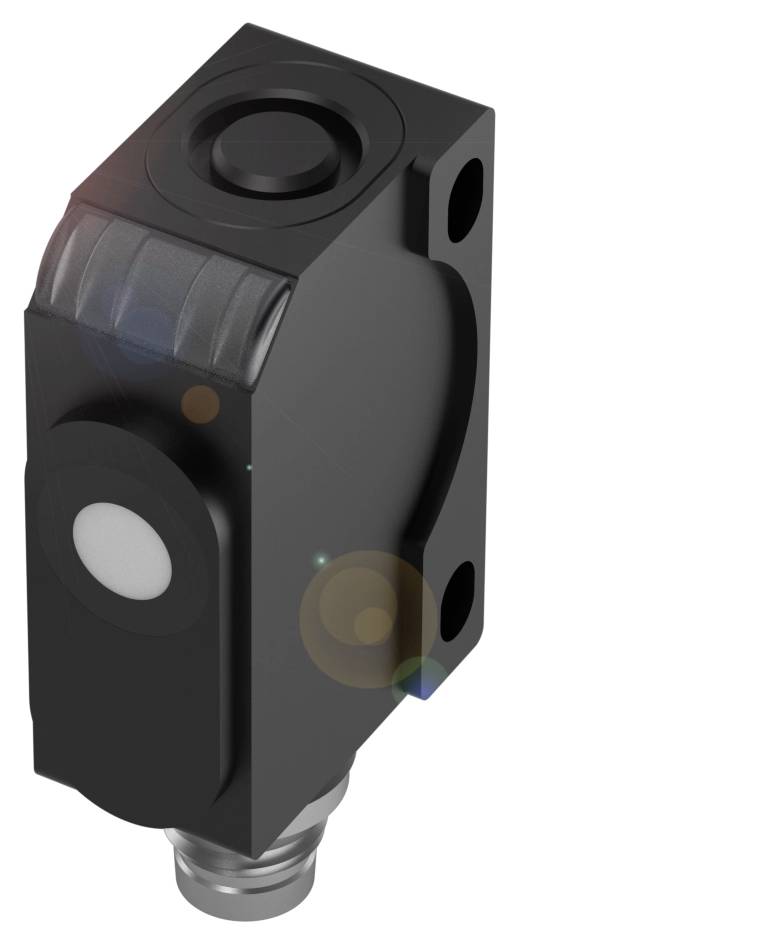

BALLUFF Ultralydssensor Ultralyd PNP BUS004L Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Ultralydssensor
Driftsspænding maks.
30 V
Udgange
PNP
Koblingsafstand (max.)
240 mm
Datablad (PDF)
Højdepunkter og detaljer
Nærhedssensor - Induktiv
- Tilslutning: Stik, M8x1-stik, 4-polet
- Konstruktion: Kasseformet
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
- Kabinetmateriale: ABS
- Aktiv flade, materiale: PU-skum/epoxyharpiks/glas
Vigtig information
Tekniske specifikationer
- Vigtigste kendetegn:Aktiv flade, materiale: PU-skum/epoxyharpiks/glas
- Tilslutning: Stik, M8x1-stik, 4-polet
- Konstruktion: Kasseformet
- Driftsspænding Ub: 20...30 VDC
- Kabinetmateriale: ABS
- Rækkevidde 50...350 mm
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
- Skiftefrekvens 25 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Repeterbarhed: ± 0.15 % FS
- Yderligere egenskaber:
- Mål 20.1 x 42.5 x 23 mm
- Fastgørelse: Skrue M3
- Driftsspænding UE DC: 24 V
- Driftsspænding Ub: 20...30 VDC
- Skiftefrekvens 25 Hz
- Tilslutning: M8x1-stik, 4-polet
- Kortslutningsbeskyttelse: Ja
- Nominel kontaktafstand Sn: 240 mm
- MTTF (40 °C): 1657 a
- Aktiv flade, materiale: PU-skum/epoxyharpiks/glas
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
- Kabinetmateriale: ABS
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Udgangsstrøm max. 200 mA
- Indstillingsmulighed: Fabriksindstilling (reset)|tastelås tændt/fra|sluttekontakt/brydekontakt|koblingsafstand, 2 værdier|driftstype
- Serie: R06K1
- Display: Udgangsfunktion - LED gul|driftstype - LED grøn, blinker|LED grøn: Driftsspænding|koblingsfunktion - LED grøn, blinker
- Indstilling: Knap
- Opbevaringstemperatur: -40... 85 °C.
- Hysterese H maks.: 2 mm
- Anvendelse: Objektregistrering
- Måleområde 50...350 mm
- Driftstype: Refleksionsfotocelle (vindue)|refleksionsfotocelle (koblingspunkt)|refleksionsfotocelle
- Indgangsfunktion: Synkroniseringssignal
- Strømoptag: Maks. 35 mA
- Synkronisering: Ekstern, et vilkårligt antal sensorer
- Opløsning: ≤ 0.037 mm
- Repeterbarhed: ± 0.15 % FS
- Polaritetsbeskyttet registreringsområde/måleområde: Ja
- Ultralydsfrekvens for elektrisk tilslutning: 500 kHz
- Emballage-type
Piece
- Produkttype
Ultralydssensor
- Type
BUS004L
- Min. driftsspænding
20 V
- Driftsspænding maks.
30 V
- Driftsspænding
20 - 30 V
- Udgange
PNP
- Koblingsafstand (max.)
240 mm
- Kontaktfrekvens
25 Hz
- Variant
Ultralyd
- Tilslutning
Stik
- Kabinetmateriale
ABS
- Kontakttype
1 PNP
IP67
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
- L
23.0 mm
- Bredde
20.1 mm
- H
42.5 mm
- Dim.
(L x B x H) 23.0 x 20.1 x 42.5 mm
- Tilladt strømbelastning per stikplads
200 mA
- Materiale
ABS
- Nominel spænding
30 V
- Driftsspænding
24
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416463 BALLUFF Ultralydssensor Ultralyd PNP BUS004L Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416463 BALLUFF Ultralydssensor Ultralyd PNP BUS004L Piece
Beskrivelse
Berøringsfrit mål fyldningsstand, højde eller forhæng, kan anvendes universelt, arbejder den uafhængigt af farve og overfladebeskaffenhed. Høj opløsning, store rækkevidder og små blindzoner sikrer den yderste præcision. Ultralyds-sensorerne adskiller sig via deres spændings- eller strømudgang og varianter med ekstra kontaktudgang. Konstruktion=kasseformet, koblingsudgang=PNP sluttekontakt/brydekontakt (NO/NC), tilslutning=stikforbindelse, M8x1-stik, 4-polet, Kabinetmateriale=ABS, aktiv flade, materiale=PU-skum/epoxyharpiks/glas, rækkevidde=50...350 mm, koblingsfrekvens=25 Hz, godkendelse/overensstemmelse=CEEACWEEE, omgivelsestemperatur=-25...70 °C, beskyttelsesklasse=IP67, gentagelsesnøjagtighed=± 0.15 % FS, driftsspænding Ub=20...30 VDC
