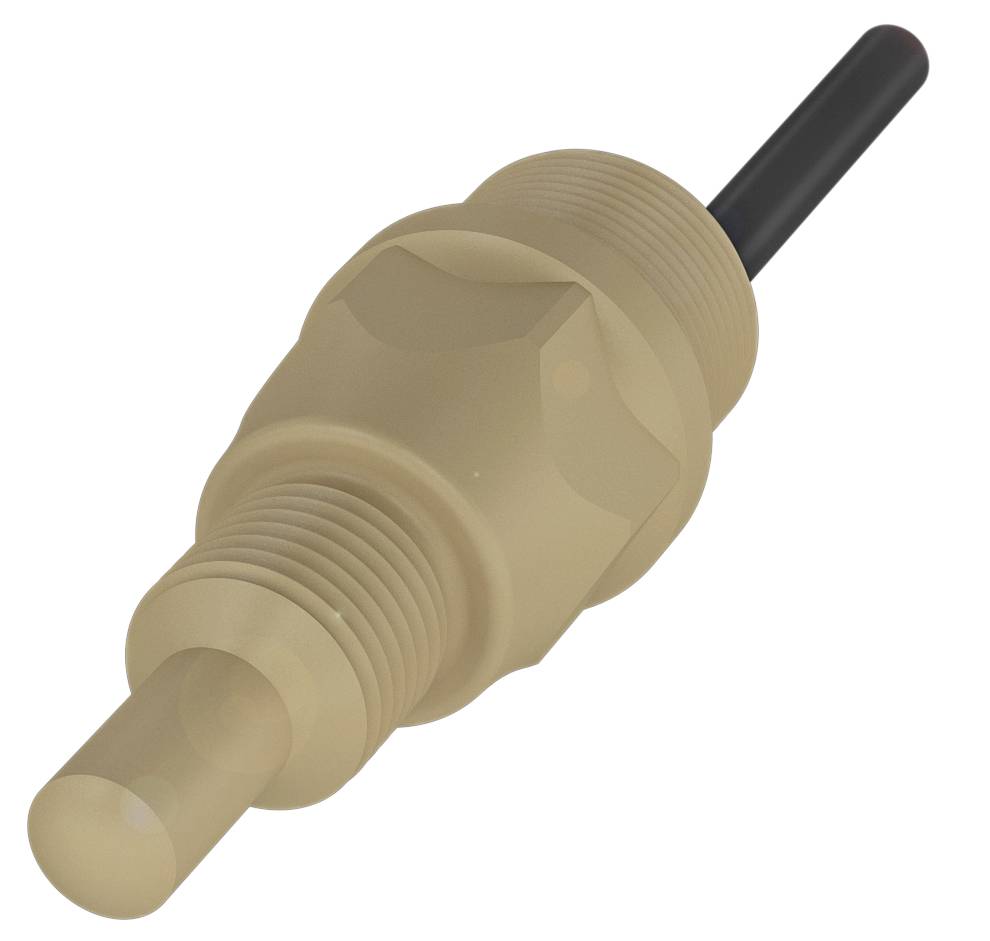

BALLUFF Kapacitiv sensor Kapacitiv BCS010M BCS010M Ikke i plan NPN, skifter;PNP, skifter (Ø x H) 11.9 mm x 62.5 m
Produkttype
Kapacitiv sensor
Driftsspænding maks.
30.0 V
Udgange
NPN, skifter;PNP, skifter
Variant
Kapacitiv
Tilslutning
G 1/4''
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Tilslutning: Kabel, 2.00 m, PUR
- Mål: Dia. 11.9 x 62.5 mm
- Montering: Ikke i niveau
- Koblingsudgang: PNP/NPN sluttekontakt/brydekontakt (NO/NC) kan kodes
- Serie: S44
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 11.9 x 62.5 mm
- Aktiv flade, materiale: PEEK
- Tilslutning: Kabel, 2.00 m, PUR
- Serie: S44
- Driftsspænding Ub: 10...30 VDC
- Montering: Ikke i niveau
- Funktion: Smart Level 15
- Kabinetmateriale: PEEK
- Koblingsudgang: PNP/NPN sluttekontakt/brydekontakt (NO/NC) kan kodes
- Skiftefrekvens 5 Hz
- Kapslingsklasse:IP67
- Følsomhed: Medieafhængig kan justeres
- Omgivelsestemperatur -5...105 °C, UL-godkendelse kun op til 85 °C.
- Yderligere egenskaber: Elektrisk ledende medier
- Skum- og hæftningskompensation
- Yderligere egenskaber:
- Leveres: Skruetrækker|Quick Guide
- Mål: Dia. 11.9 x 62.5 mm
- Driftspændingsvisning: Ja
- Funktionsvisning: Ja
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 50 mA
- Mærkeisolationsspænding UI: 75 V DC
- Standby-fortræk tv maks.: 100 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Belastningskapacitet maks. ved UE: 10 µF
- Restripplespænding maks. (% af UE): 10 %
- Skiftefrekvens 5 Hz
- Spændingstilfælde statisk maks.: 2 V.
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: nej
- Beskyttet mod ombytningsmulighed: nej
- MTTF (40 °C): 135 a
- Aktiv flade, materiale: PEEK
- Tilspændingsmoment 1.5 Nm
- Størrelse G1/4"
- Montering: Ikke i niveau
- Koblingsudgang: PNP/NPN afbryder/åbner (NO/|NC) kan kodes
- Kabeldiameter D: 4.60 mm
- Kabellængde L: 2 m.
- Kabinetmateriale: PEEK
- Kappemateriale: RENT
- Beskyttelsesklasse: IP67, aktiv flade: IP68 10 bar
- Omgivelsestemperatur -5...105 °C, UL-godkendelse kun op til|85 °C.
- Tilsmudsningsgrad: 3
- Antal ledere: 3
- Ledertværsnit: 0.34 mm²
- Serie: S44
- Tomgangsstrøm IO maks. ved UE: 12 mA
- Yderligere egenskaber: Elektrisk ledende medier|skum- og|angrebskompensation
- Følsomhed: Medieafhængig kan justeres
- Dækselmateriale: PA
- Gevind (A): G 1/4"
- Produkttype
Kapacitiv sensor
- Type
BCS010M
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Udgange
NPN, skifter;PNP, skifter
- Kabellængde
2.00 m
- Kontaktfrekvens
5 Hz
- Variant
Kapacitiv
- Tilslutning
G 1/4''
- Indbygningstype
Ikke i plan
- Kabinetmateriale
PEEK
IP67
- Min. Temperatur
-5 °C
- Maks. temperatur
105 °C
- L
62.50 mm
- Bredde
62.5 mm
- H
62.5 m
- (Ø)
11.9 mm
- Dim.
(Ø x H) 11.9 mm x 62.5 m
- Kappemateriale
PUR
- Nominel spænding
30.0 V
- Driftsspænding
24 V/DC
- Driftsstrøm
50 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416713 BALLUFF Kapacitiv sensor Kapacitiv BCS010M BCS010M Ikke i plan NPN, skifter;PNP, skifter (Ø x H) 11.9 mm x 62.5 m
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416713 BALLUFF Kapacitiv sensor Kapacitiv BCS010M BCS010M Ikke i plan NPN, skifter;PNP, skifter (Ø x H) 11.9 mm x 62.5 m
Beskrivelse
Disse kapacitive følere til registrering af fyldningsstand registrerer med deres aktive flade medietørret det produkt, der skal måles, bulkgods eller væsker. Med dens kugleformet elektriske felt kompenseres anholdelserne på sensorens aktive flade effektivt. Mål=dia. 11.9 x 62.5 mm, serie=S44, gevind (A)=G 1/4", indbygning=ikke i niveau, tilslutning=kabel, 2.00 m, PUR, koblingsudgang=PNP/NPN afbryder/åbner (NO/NC) kan kodes, koblingsfrekvens=5 Hz, følsomhed=medietegnet justerbar, funktion=Smart Level Smart Level 15, ekstra egenskaber=elektrisk ledende mediskum- og hæftningskompensation, kabinetmateriale=PEEK, aktiv flade, materiale=PEEK,= PEEK,= omgivelsestemperatur-5...105 °C, driftsspænding Ub=10...30 VDC, godkendelse/overensstemmelse=CEWEEE, beskyttelsesklasse=IP67
