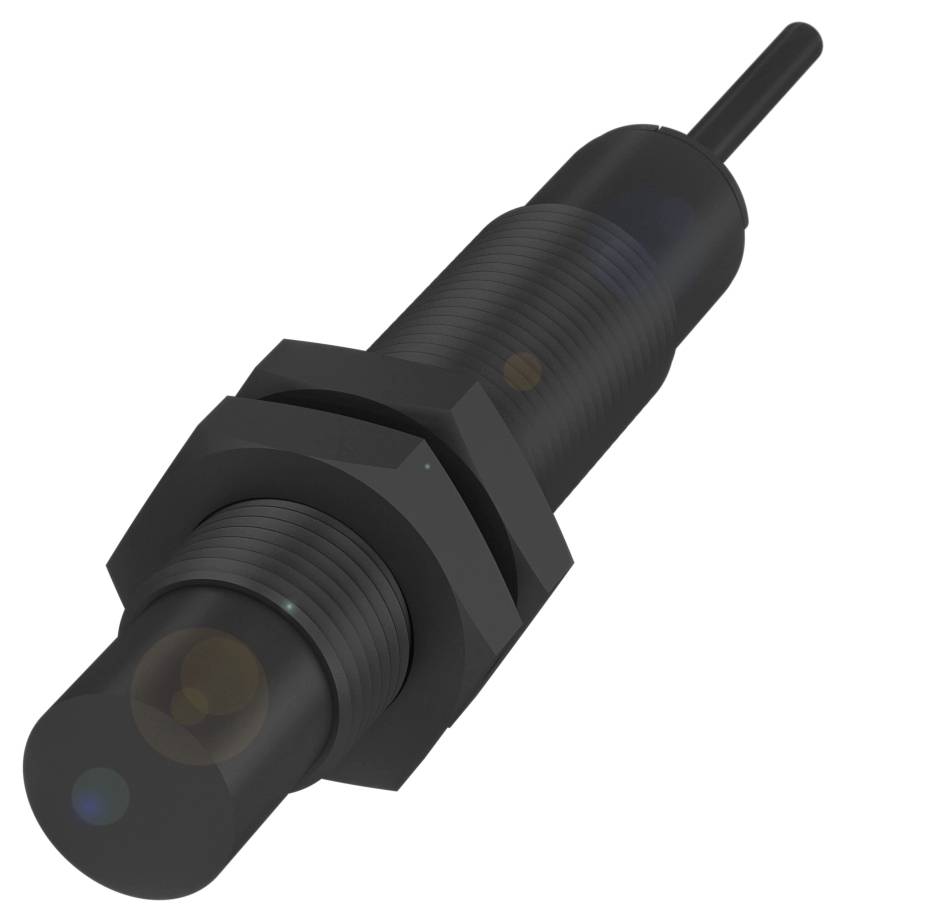

BALLUFF Kapacitiv sensor Kapacitiv BCS00R0 BCS00R0 M12 Ikke i plan PNP (Ø x L) 12 mm x 61.00 mm Piece
Emballage-type
Piece
Produkttype
Kapacitiv sensor
Driftsspænding maks.
30.0 V
Udgange
PNP
Variant
Kapacitiv
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Tilslutning: Kabel, 2.00 m, PUR
- Mål: Dia. 12 x 61 mm
- Montering: Ikke i niveau
- Koblingsudgang: PNP sluttekontakt (NO)
- Serie M12
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 12 x 61 mm
- Aktiv flade, materiale: PBT
- Tilslutning: Kabel, 2.00 m, PUR
- Serie M12
- Driftsspænding Ub: 10...30 VDC
- Montering: Ikke i niveau
- Kabinetmateriale: PBT
- Koblingsudgang: PNP sluttekontakt (NO)
- Skiftefrekvens 100 Hz
- Kapslingsklasse:IP67
- Følsomhed: Koblingsafstand kan justeres
- Omgivelsestemperatur -25...85 °C.
- Yderligere egenskaber:
- Leveringsomfang: Møtrik (2x)
- Mål: Dia. 12 x 61 mm
- Driftspændingsvisning: Ja
- Funktionsvisning: Ja
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 100 mA
- Mærkeisolationsspænding UI: 75 V DC
- Standby-fortræk tv maks.: 100 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Restripplespænding maks. (% af UE): 10 %
- Skiftefrekvens 100 Hz
- Beskyttelsesklasse: II
- Spændingstilfælde statisk maks.: 1.5 V.
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: nej
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 8 mm
- Temperaturdrift maks. (% af Sr): 20 % [-5…55 °C]
- Repeterbarhed maks. (% af Sr): 2.0 %
- MTTF (40 °C): 226 a
- Aktiv flade, materiale: PBT
- Tilspændingsmoment 1 Nm
- Størrelse: M12x1
- Montering: Ikke i niveau
- Koblingsudgang: PNP sluttekontakt (NO)
- Kabeldiameter D: 3.50 mm
- Kabellængde L: 2 m.
- Kabinetmateriale: PBT
- Kappemateriale: RENT
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...85 °C.
- Tilsmudsningsgrad: 2
- Antal ledere: 3
- Ledertværsnit: 0.14 mm²
- Mærke: Global
- Serie M12
- Tomgangsstrøm IO maks. ved UE: 20 mA
- Følsomhed: Koblingsafstand kan justeres
- Måleområde 1...8 mm
- Dækselmateriale: PA
- Gevind (A): M12x1
- Emballage-type
Piece
- Produkttype
Kapacitiv sensor
- Type
BCS00R0
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Udgange
PNP
- Kabellængde
2.00 m
- Kontaktfrekvens
100 Hz
- Variant
Kapacitiv
- Tilslutning
M12
- Indbygningstype
Ikke i plan
- Størrelse
M12
- Kabinetmateriale
PBT
- Kontakttype
1 x sluttekontakt
IP67
- Min. Temperatur
-25 °C
- Maks. temperatur
85 °C
- L
61.00 mm
- Bredde
61 mm
- (Ø)
12 mm
- Dim.
(Ø x L) 12 mm x 61.00 mm
- Kappemateriale
PUR
- Nominel spænding
30.0 V
- Driftsspænding
24 V/DC
- Driftsstrøm
100 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3417464 BALLUFF Kapacitiv sensor Kapacitiv BCS00R0 BCS00R0 M12 Ikke i plan PNP (Ø x L) 12 mm x 61.00 mm Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3417464 BALLUFF Kapacitiv sensor Kapacitiv BCS00R0 BCS00R0 M12 Ikke i plan PNP (Ø x L) 12 mm x 61.00 mm Piece
Beskrivelse
Disse kapacitive følere til registrering af fyldningsstand registrerer med deres aktive flade medietørret det produkt, der skal måles, bulkgods eller væsker. Med dens kugleformet elektriske felt kompenseres anholdelserne på sensorens aktive flade effektivt. Mål=dia. 12 x 61 mm, serie=M12, gevind (A)=M12x1, montering=ikke i niveau, tilslutning=kabel, 2.00 m, PUR, koblingsudgang=PNP sluttekontakt (NO), koblingsfrekvens=100 Hz, rækkevidde=1...8 mm, følsomhed=koblingsafstand kan justeres, husmateriale=PBT, aktiv flade, materiale=PBT, omgivelsestemperatur=-25...85 °C, driftsspænding Ub=10...30 VDC, godkendelse/overensstemmelse=CEcULusWee, beskyttelsesklasse=IP67
