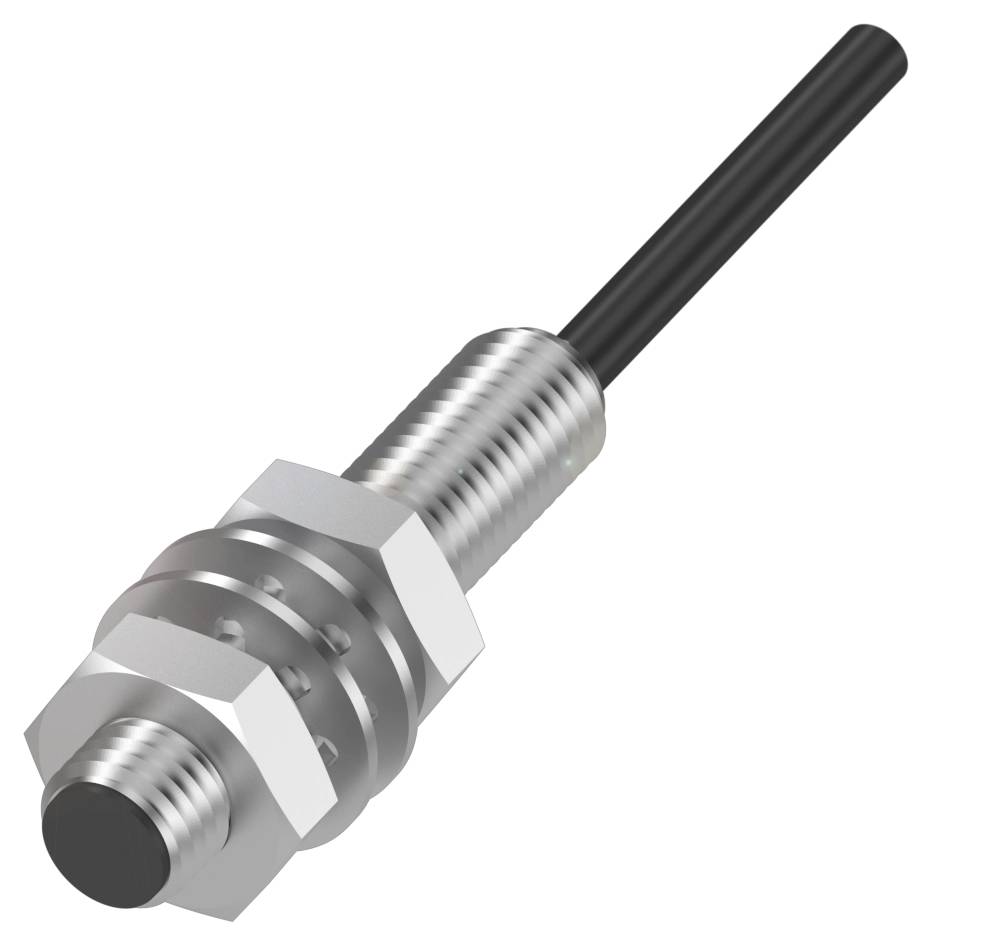

BALLUFF Induktiv sensor Induktiv BES03HC BES03HC M8 Flugter med (Ø x L) 8 mm x 40.00 mm
Produkttype
Induktiv sensor
Driftsspænding maks.
36.0 V
Koblingsafstand (max.)
1.6 mm
Variant
Induktiv
Tilslutning
M8
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål: Dia. 8 x 40 mm
- Konstruktion M8x1
- Flugtende indbygning
- Rækkevidde: Ca. 2 mm
- Koblingsudgang: Polstret sluttekontakt (NO)
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 8 x 40 mm
- Aktiv flade, materiale: PBT
- Tilslutning: Kabel, 2.00 m, PUR
- Konstruktion M8x1
- Driftsspænding Ub: 10...36 VDC
- Flugtende indbygning
- Kabinetmateriale: Messing, nikkelfri belagt
- Rækkevidde: Ca. 2 mm
- Koblingsudgang: Polstret sluttekontakt (NO)
- Skiftefrekvens 1500 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Yderligere egenskaber:
- Mål: Dia. 8 x 40 mm
- Driftspændingsvisning: nej
- Funktionsvisning: Ja
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 100 mA
- Mærkeisolationsspænding UI: 75 V DC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 50 ms
- Driftsspænding Ub: 10...36 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 5 mA
- Belastningskapacitet maks. ved UE: 1 µF
- Reststrøm lr max.: 600 µA
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 1500 Hz
- Spændingstilfælde statisk maks.: 5.3 V.
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 1.6 mm
- Hysterese H maks. (% af Sr): 20.0 %
- Nominel koblingsafstand Sn: 2 mm
- Realkoblingsafstand Sr: 2 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 10 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 315 a
- Aktiv flade, materiale: PBT
- Tilspændingsmoment 3 Nm
- Størrelse M8x1
- Fastgørelseslængde 40.00 mm
- Indbygning: Kan indbygges i niveau
- Koblingsudgang: Polstret sluttekontakt (NO)
- Tilslutningstype: Kabel, 2.00 m, PUR
- Kabeldiameter D: 3.00 mm
- Kabellængde L: 2 m.
- Kontaktstandsmærket: »Re …«
- Kabinetmateriale: Messing, nikkelfri belagt
- Kappemateriale: RENT
- EN 60068-2-27, stød: Halvsinus, 30 gn, 11 ms
- EN 60068-2-6, vibration: 55 Hz, amplitude 1 mm, 3x30 min.
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Tilsmudsningsgrad: 3
- Antal ledere: 2
- Ledertværsnit: 0.14 mm²
- Mærke: Global
- Produkttype
Induktiv sensor
- Type
BES03HC
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
36.0 V
- Driftsspænding
10.0 - 36.0 V
- Kabellængde
2.00 m
- Koblingsafstand (max.)
1.6 mm
- Kontaktfrekvens
1500 Hz
- Variant
Induktiv
- Tilslutning
M8
- Indbygningstype
Flugter med
- Størrelse
M8
- Kabinetmateriale
Messing
IP67
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
- L
40.00 mm
- (Ø)
8 mm
- Dim.
(Ø x L) 8 mm x 40.00 mm
- Nominel spænding
24 V
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3417252 BALLUFF Induktiv sensor Induktiv BES03HC BES03HC M8 Flugter med (Ø x L) 8 mm x 40.00 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3417252 BALLUFF Induktiv sensor Induktiv BES03HC BES03HC M8 Flugter med (Ø x L) 8 mm x 40.00 mm
Beskrivelse
Mål=dia. 8 x 40 mm, konstruktion=M8x1, indbygning=i niveau, rækkevidde=2 mm, kontaktudgang=polstret sluttekontakt (NO), koblingsfrekvens=1500 Hz, husmateriale=messing, overfladebeskyttelse=nikkelfri belægning, aktiv flade, materiale=PBT, tilslutning=kabel, 2.00 m, PUR, driftsspænding Ub=10...36 VDC, omgivelsestemperatur=-25...70 °C, beskyttelsesklasse=IP67, godkendelse/overensstemmelse=CEcULusEACWEEE
