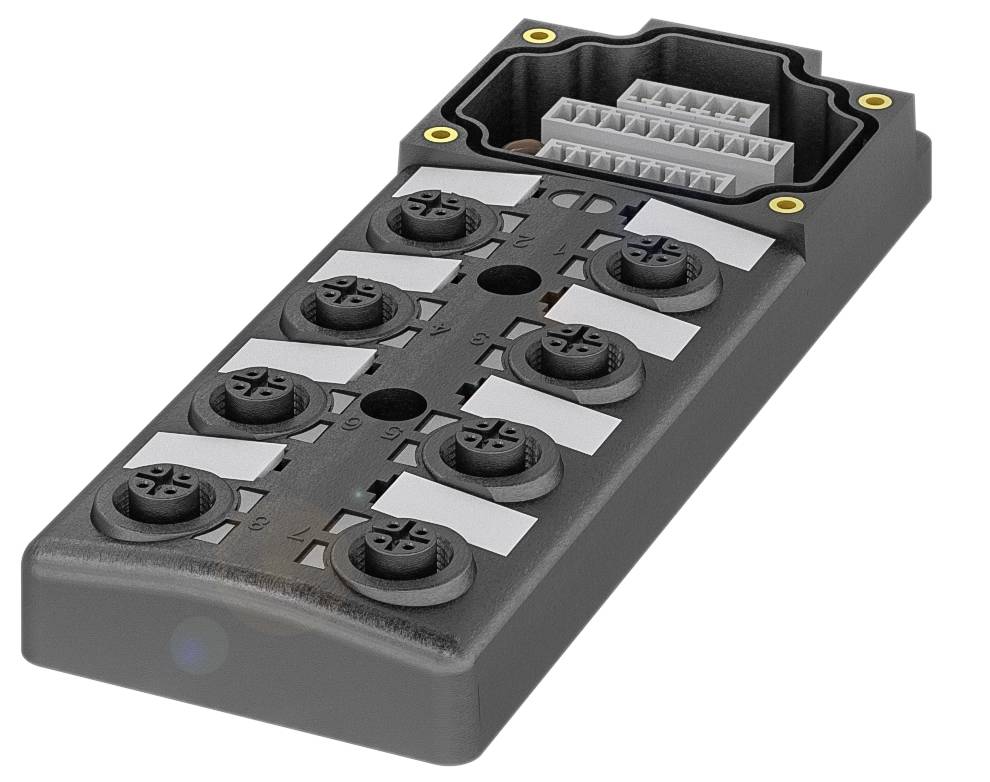

Lignende billede
BALLUFF BPI007F Sensor/aktorbox passiv Multipolfordeler 1 stk Single
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Single
Produkttype
Sensor/aktorbox passiv
Antal signalpladser
8
Antal fordelere
8-dobbelt
Type
BPI007F
Datablad (PDF)
Højdepunkter og detaljer
Sensor-/aktuatorbokse
- Driftspændingsvisning: LED grøn (2x)
- Tilslutning (COM 1): Stikklemmer
- Tilslutning stikpladser: 8x M12x1-tilslutning, 5-polet
- Visning koblingsfunktion: LED gul (16x)
- Signaltype: PNP
Tekniske specifikationer
- Vigtigste kendetegn:Tilslutning (COM 1): Stikklemmer
- Tilslutning stikpladser: 8x M12x1-tilslutning, 5-polet
- Visning koblingsfunktion: LED gul (16x)
- Udgangsstrøm max. 4 A
- Driftsspænding Ub: 18...30 VDC
- Driftspændingsvisning: LED grøn (2x)
- Signaltype: PNP
- Totalstrøm maks.: 8 A (ved 2-dobbelt tilførsel);8 A (ved 1-dobbelt tilførsel)
- Omgivelsestemperatur -25...80 °C.
- Yderligere egenskaber:
- Leveres: Mærkningsskilte (24x)|hætte (4x)
- Fastgørelse M4 (4x)
- Driftspændingsvisning: LED grøn (2x)
- Driftsspænding UE DC: 24 V
- Driftsspænding Ub: 18...30 VDC
- Tilspændingsmoment 1.2 Nm ±0.2 (M4)
- Kabinetmateriale: PBT
- EN 60068-2-27, stød: 100 g, 6 ms
- EN 60068-2-6, vibration: 10…60 Hz, konstant amplitude 2|mm|61…500 Hz, konstant|acceleration 15 g.
- Omgivelsestemperatur -25...80 °C.
- Kontaktmateriale: Messing
- Visning koblingsfunktion: LED gul (16x)
- Udgangsstrøm max. 4 A
- Isolationsmodstand: ≥ 10 Gohm
- Totalstrøm maks.: 8 A (ved 2-dobbelt tilførsel)|8 A (ved 1-dobbelt tilførsel)
- Tilslutning stikpladser: 8x M12x1-tilslutning, 5-polet
- Kontaktbæremateriale: PA 6.6
- Tilspændingsmoment kabelstik: 0.6 Nm + 0.1 Nm (M12|stikforbindelse)
- Støbning: Ja
- Medfølger ikke: Fastgørelsesskrue M4
- Potentialadskillelse: +24 V og 0 V til venstre side| (stik 1, 3) og højre side| (stik 2, 4) med|kabelbro
- Stødspændingsstyrke: 800 V
- Strømforbrug pr. LED: 4 mA
- Emballage-type
Single
- Produkttype
Sensor/aktorbox passiv
- Antal signalpladser
8
- Type
BPI007F
- Antal fordelere
8-dobbelt
- Statusvisning
med LED
- Signaltype
PNP
- Tilslutning
M12 bøsning
- Tilladt strømbelastning per stikplads
4 A
- Totalstrøm (enkel tilførsel)
8 A
- Maks. temperatur
80 °C
- Min. Temperatur
-25 °C
- Forbindelsestype (fordelerbokse)
M12-tilslutning
- Samlet poltal
5
- Produc.-delnr.
BPI007F
- Indhold
1 stk
- Poltal
5
- Strømbelastning (total)
8 A
- Tilladt strømbelastning per I/O signal
4 A
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3423125 BALLUFF BPI007F Sensor/aktorbox passiv Multipolfordeler 1 stk Single
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3423125 BALLUFF BPI007F Sensor/aktorbox passiv Multipolfordeler 1 stk Single
Beskrivelse
Passive fordelere fra Baluff forbinder sensorer og aktuatorer med styringen. De er perfekt egnede ideal for støj og især ved køling og smøremiddel. Det fuldt støbte hus giver en høj beskyttelsesklasse og en fremragende stød- og vibrationsstyrke. Med sit design passer disse interfaces perfekt ind i alle anlæg og maskiner, og metalliske skrueindsatser garanterer forbindelsesnøjagtigheden. Alle fordelere kan monteres fleksibelt på alle standardplader og grundplader: Deres fastgørelsesboringer er placeret i midten. Og ved hjælp af ekstra monteringshuller på siden kan det passive interface også monteres på siden. Den fleksible montering understøtter godt synlige LED'er. Tilslutning stikpladser = 8x M12x1-bøsning, 5-polet, driftsspændingsvisning = LED grøn (2x), visning koblingsfunktion = LED gul (16x), signaltype = PNP, tilslutning (COM 1) = stikklemmer, driftsspænding Ub = 18...30 VDC, udgangsstrøm maks. = 4 A, sumstrøm maks. = 8 A (ved 2-dobbelt tilførsel);8 A (ved 1-dobbelt tilførsel), omgivelsestemperatur = -25...80 °C.
