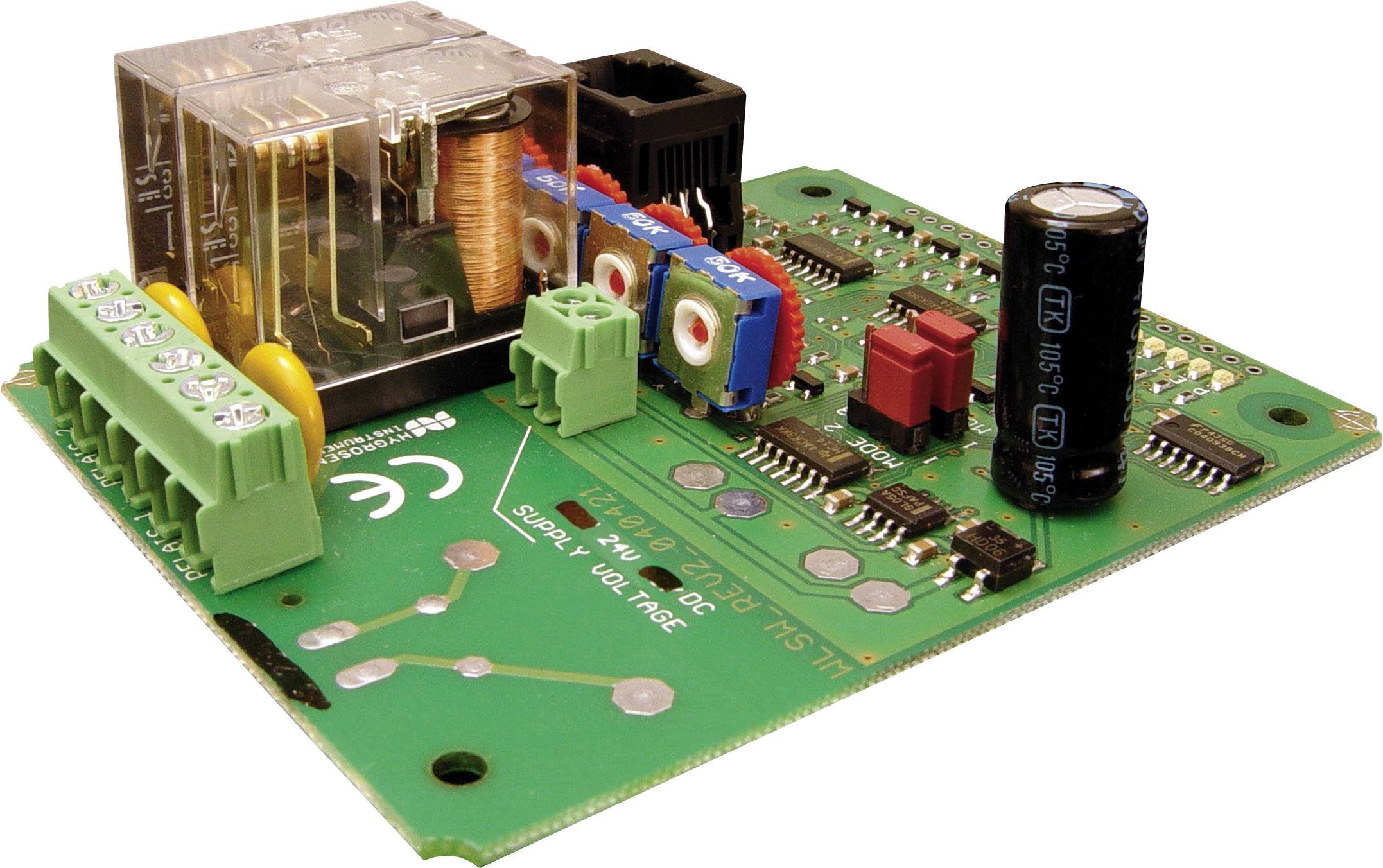

B + B Thermo-Technik Niveauregulator 1 stk WLSW-12V Driftsspænding (num): 12 V/DC (L x B x H) 95 x 75 x 30 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Niveauregulator
Driftsspænding
12 V/DC
Koblingsspænding (max.)
230 V/AC
Type
WLSW-12V
Indhold
1 stk
Antal (stk.)
Du sparer
Emballagepris (ekskl. moms)
1
-
520,00 kr.
3
3% = 14,40 kr.
505,60 kr.
5
4% = 20,18 kr.
499,82 kr.
10
5% = 24,02 kr.
495,98 kr.
25
5% = 28,34 kr.
491,66 kr.
Mængderabatter varierer afhængigt af sælgeren
Du sparer 0,00 kr.
Antal
Total (520,00 kr. / stk.r)
520,00 kr.
ekskl. moms
Højdepunkter og detaljer
Niveauregulering for ledende væsker
- Ideel til
- regnvandstanke eller kompressortrykbeholdere
- Niveauvisning med 5 LED'er
- To uafhængige niveauregulatorer
Vigtig information
Tekniske specifikationer
- Strømforbrug: 80 mA
- Målespænding: 5 V/AC
- 2 potentialeadskilte relæer
- Koblingseffekt: 230 V/AC/5 A
- Koblingspunkt: (kan indstilles) 15 – 80 kΩ
- Mål (L x B x H): printplade 95 x 75 x 30 mm/hus 100 x 100 x 60 mm.
- Produkttype
Niveauregulator
- Type
WLSW-12V
- Indhold
1 stk
- Driftsspænding
12 V/DC
- Koblingsspænding (max.)
230 V/AC
- Brydestrøm (max.)
5 A
- Specifikationer
uden kabinet
- L
95 mm
- Bredde
75 mm
- H
30 mm
- Dim.
(L x B x H) 95 x 75 x 30 mm
- RoHS-godkendt
Ja
- Variant
Niveauregulator-printplade 12 V/DC
- Driftsspænding (detaljer)
12 V/DC
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 156519 B + B Thermo-Technik Niveauregulator 1 stk WLSW-12V Driftsspænding (num): 12 V/DC (L x B x H) 95 x 75 x 30 mm
Ledningsdiagram
Ledningsdiagram 156519 B + B Thermo-Technik Niveauregulator 1 stk WLSW-12V Driftsspænding (num): 12 V/DC (L x B x H) 95 x 75 x 30 mm
Overensstemmelseserklæring
Overensstemmelseserklæring 156519 B + B Thermo-Technik Niveauregulator 1 stk WLSW-12V Driftsspænding (num): 12 V/DC (L x B x H) 95 x 75 x 30 mm
Beskrivelse
Til samtidig overvågning af minimalt og maksimalt væskespejl i ledende væsker. Følerne (indgår ikke i leveringen) kan nemt selv fremstilles med kontaktflader på beholdervæggen eller med stav-/kabelelektroder. Funktionsmåde: I væskebeholderen monteres fire elektroder, der er neddyppet i mediet til det ønskede koblingspunkt. Niveauet vises afhængigt af vandkontakten med fire LED'er. Hvis beholderen er helt tom, lyser den røde LED. Det nederste elektrodepar anvendes f.eks. til kobling af en påfyldningsventil. Ved frigivelse af den nederste elektrode bliver påfyldningsventilen/pumpen tilkoblet, og når den anden elektrode bliver fugtig, frakobles den igen (hysterese). Det øverste elektrodepar anvendes med samme funktionsprincip til regulering af det øverste niveau, f.eks. med en pumpe. Den anden kanal må ikke anvendes. Evalueringens koblingsforhold (fyldning/tømning) kan vælges med to jumpere. Elektrodernes følsomhed kan indstilles med potentiometre. Ventilen/pumpen aktiveres med to potentialefrie relæer med skiftekontakt.
Anvendelsesområder: Påfyldning af vand i/overvågning af regnvandscisterner, overvågning af kondensatbeholdere og kompressortrykbeholdere, kedler, kilder og brønde, vandingssteder, styring af pumper.
Anvendelsesområder: Påfyldning af vand i/overvågning af regnvandscisterner, overvågning af kondensatbeholdere og kompressortrykbeholdere, kedler, kilder og brønde, vandingssteder, styring af pumper.
Inkluderet i leveringen
- Elektroder og hus indgår ikke i leveringen. Tilslutning af elektroderne med medfølgende tilslutningskabel 2 m med Western-stik.
Tip
Uegnet til brændbare væsker (f.eks. brændstof, varm olie osv.)!
