Name: Anybus AB7696 Interface-konverter Gateway, PROFIBUS, EtherCAT 24 V DC/AC 1 stk
Brand: Anybus
SKU: 2813553
Availability: BackOrder

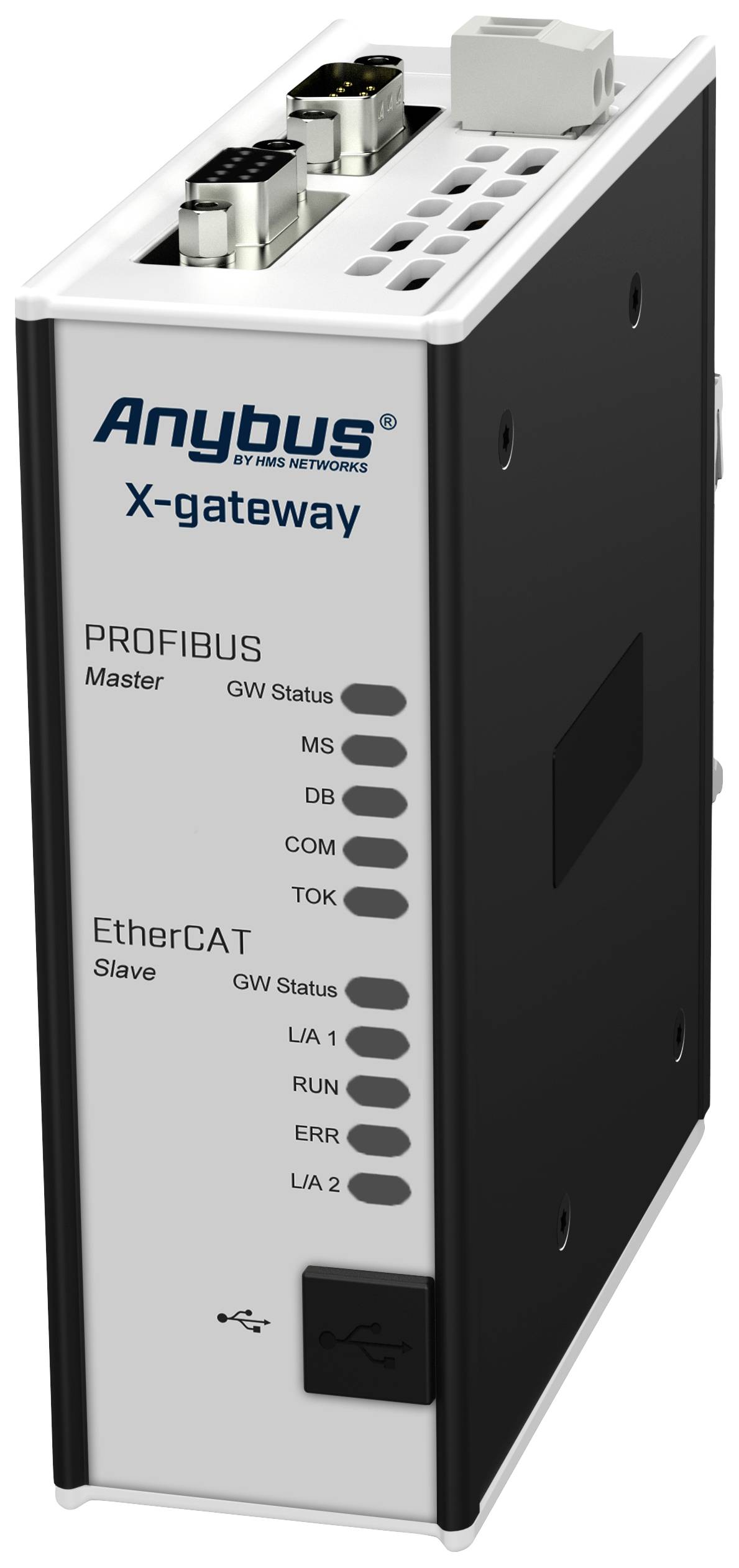

Anybus X-gateway kommunikationsmodul viser forbindelsen mellem PROFIBUS Master og EtherCAT Slave med status-LED-indikatorer.

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Ukendt leveringstid

Antal

stk.

Total (7.272,00 kr. / stk.r)

7.272,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Grænseflade-moduler

Hurtig udskiftning af cykliske E/A-data mellem PROFIBUS- og EtherCAT-netværk (10-15 ms)Kompatibel med SPSer fra førende producenterTil diagnoseformål kan i/O-data tilføjes kontrol- og statusoplysningerUnderstøtter op til 512 byte indgangs- og udgangsdata i hver retningRobust stand-alone-kabinet til anvendelse i barske industriomgivelser

Tekniske specifikationer

Mål (LxBxH): 114 x 44 x 127 mmVægt: 400 gOpbevaringstemperatur: -40 til +85°C.Kabinetmateriale: Aluminium og plastGalvanisk adskillelse: JA, på begge BUS/Ethernet-siderBeskyttelsesklasse: IP20, NEMA rating 1Montering: Din-skinne (en 50022 standard)I/O-konfiguration: Via USB-port og softwaren "Anybus Configuration ManagerCertificeringer: CE, UL, ATEX/Haze.Loc, RoHS

Produkttype: Interface-konverter

Interfaces: Gateway
PROFIBUS
EtherCAT

Type: AB7696

Driftsspænding: 24 V DC/AC

Maks. driftstemperatur: 65 °C

Min. driftstemperatur: -25 °C

Driftsspænding (detaljer): 24 VDC +/- 20 % via 2-polet 5,08 mm Phoenix skrueklemmetilslutning

Driftstemperatur: -25 til 65 °C

Dim.: (B x H) 114 mm x 127 mm

Maks. strømforbrug: 400 mA

H: 127 mm

Bredde: 114 mm

Produc.-delnr.: AB7696

Variant: Gateway Profibus Master - EtherCAT slave

Strømforbrug:: 200 mA

Emballage uden plast: Emballage uden plastic

Dokumenter og downloads

Datablad

Datablad 2813553 Anybus AB7696 Interface-konverter Gateway, PROFIBUS, EtherCAT 24 V DC/AC 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2813553 Anybus AB7696 Interface-konverter Gateway, PROFIBUS, EtherCAT 24 V DC/AC 1 stk

Beskrivelse

Anybus X-gateway forbinder et PROFIBUS-netværk med et EtherCAT-netværk og giver dermed problemfri informationsstrømme mellem de to netværk.HURTIG I/O-DATAOVERFØRSEL MELLEM TO NETVÆRKX-gateway er først og fremmest beregnet til at overføre cykliske E/A-data mellem de to netværk og aflaster således PLC'en for yderligere opgaver. Gateway'en er en Master i PROFIBUS-netværk og slave i EtherCAT-netværk. Dataoverførslen er transparent og der kan overføres op til 512 byte E/A-data i hver retning.NEM IBRUGTAGNING - PROGRAMMERING ER IKKE NØDVENDIGForbindelsen mellem de to netværk er konfigureret med softwaren »Anybus Configuration Manager«. Hertil er programmeringskendskaber ikke nødvendige. Fra fabrikken er den E/A-mængde, der skal overføres, indstillet til 20 byte.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
