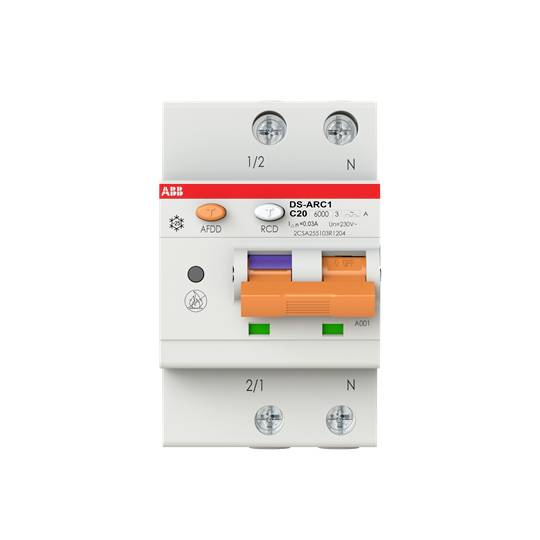

ABB 2CSA255103R1204 Brandbeskyttelsesstyring 20 A 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Brandbeskyttelsesstyring
Poltal
2
Udløsnings-karakteristik
C
Nominel strøm - afrundet
20 A
Indhold
1 stk
Datablad (PDF)
Tekniske specifikationer
- Produkttype
Brandbeskyttelsesstyring
- Poltal
2
- Udløsnings-karakteristik
C
- Indhold
1 stk
- Nominel strøm
20 A
- Nominel strøm - afrundet
20 A
- Frakoblingsmulighed
7.5 kA
50 Hz
69 mm
20 A
230 V
C
2
0.03 A
A
3
3
2
3
IP40
TRUE
7.5 kA
20 A
230 V
AC
Fire protection switch
6 kA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3124113 ABB 2CSA255103R1204 Brandbeskyttelsesstyring 20 A 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3124113 ABB 2CSA255103R1204 Brandbeskyttelsesstyring 20 A 1 stk
Beskrivelse
Fejllysbue-beskyttelsesanordning (AFDD) med Fi/LS-kontakt (RCBO) iht. IEC/en 62606 (VDE 0665-10) og IEC/en 61009-1 (VDE 0664-20), IEC/en 61009-2-1 (VDE 0664-21) giver beskyttelse mod serielle og parallelle fejllysbuer, beskyttelse mod overstrøm (overbelastning eller kortslutning), beskyttelse ved sinusformede vekselstrømme og fejlstrøm med jævnstrøm på op til 6 mA mod jord. Samt fejlbeskyttelse (beskyttelse ved indirekte berøring) og ekstra beskyttelse (med IΔn ≤ 30 mA). Beskyttelse mod overspænding (kun til AFDD intern) og beskyttelse mod elektrisk tændte brande i henhold til din VDE 0100-420.
Obligatoriske anvendelsesområder i henhold til din VDE 0100-420 er i enkeltfasede vekselspændingssystemer med ned til ≤ 16 A i sove- eller opholdsrum på plejehjem og dagfaciliteter til børn, handicappede eller ældre mennesker eller tilgængelige lejligheder samt i rum eller steder med brandrisiko (med særlig brandrisiko, højrisikosteder), overvejende/hovedsageligt af brændbare byggematerialer (klassifikation af byggematerialer er f.eks. op til producenten af træhuset), risikoen for uerstattelige goder, der er af særlig høj værdi Hohem, og som i enfasede slutstrømkredse forsyner eller passerer gennem det elektriske materiel i de pågældende områder. Det anbefales at bruge AFDs i rum med søvnmuligheder, rum eller steder med en brandspredningsvenlig struktur og slutstrømkredse med høj tilslutningseffekt.
Generelt anbefales AFDD også til at øge brandbeskyttelsen mod elektrisk antændelse.
Led indikator for at identificere årsagen til udløsningen. Tilførsel oppefra eller nedefra vilkårligt, tværledningsføring for eksempel til Fi-sikkerhedsafbryder i det bageste klemmeområde. Systemtilbehør Pro M compact® kan påsættes.
Nominel brydeevne i henhold til IEC/en 61009 ICN= 6kA.
AFDD+RCBO DS-ARC1 er 1-polet beskyttet (LS), 2-polet kobling.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Obligatoriske anvendelsesområder i henhold til din VDE 0100-420 er i enkeltfasede vekselspændingssystemer med ned til ≤ 16 A i sove- eller opholdsrum på plejehjem og dagfaciliteter til børn, handicappede eller ældre mennesker eller tilgængelige lejligheder samt i rum eller steder med brandrisiko (med særlig brandrisiko, højrisikosteder), overvejende/hovedsageligt af brændbare byggematerialer (klassifikation af byggematerialer er f.eks. op til producenten af træhuset), risikoen for uerstattelige goder, der er af særlig høj værdi Hohem, og som i enfasede slutstrømkredse forsyner eller passerer gennem det elektriske materiel i de pågældende områder. Det anbefales at bruge AFDs i rum med søvnmuligheder, rum eller steder med en brandspredningsvenlig struktur og slutstrømkredse med høj tilslutningseffekt.
Generelt anbefales AFDD også til at øge brandbeskyttelsen mod elektrisk antændelse.
Led indikator for at identificere årsagen til udløsningen. Tilførsel oppefra eller nedefra vilkårligt, tværledningsføring for eksempel til Fi-sikkerhedsafbryder i det bageste klemmeområde. Systemtilbehør Pro M compact® kan påsættes.
Nominel brydeevne i henhold til IEC/en 61009 ICN= 6kA.
AFDD+RCBO DS-ARC1 er 1-polet beskyttet (LS), 2-polet kobling.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
