Name: Weidmüller 3131290000 PVC DC 2I 1O 6MPP SPD1R EVO 11 Generatortilslutningskasse
Brand: Weidmüller
SKU: 3749516

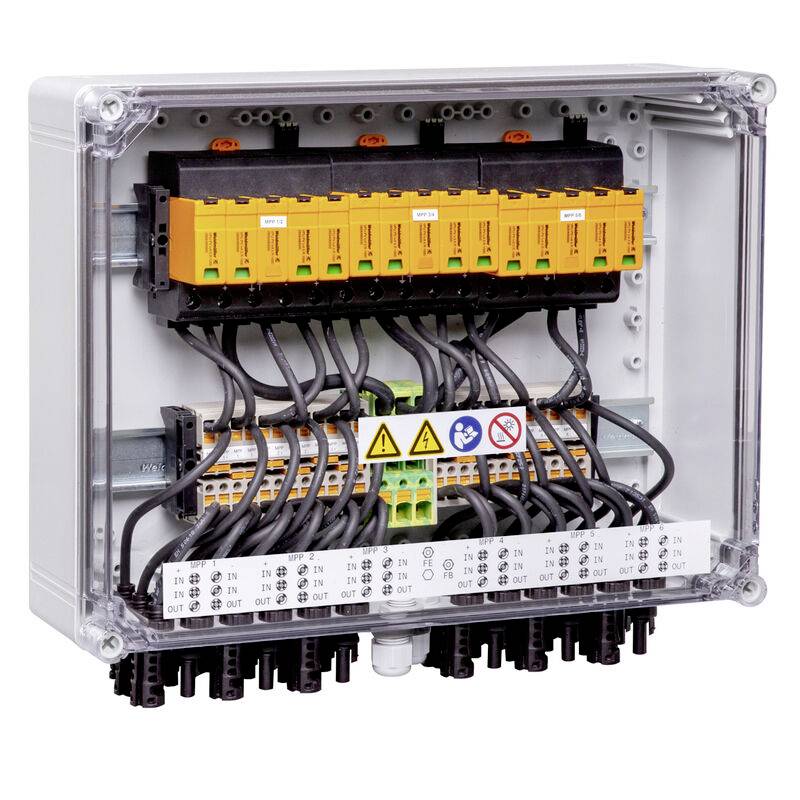

Weidmüller 3131290000 PVC DC 2I 1O 6MPP SPD1R EVO 11 Generatortilslutningskasse-0

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Tekniske specifikationer

Passer til (detaljer): Fotovoltaik

Produkttype: Generatortilslutningskasse

Dim.: (B x T) 400 mm x 132 mm

Variant: 6 MPP

Producentfarve: Hvid

Indhold: 1 stk

Bredde: 400 mm

D: 132 mm

Systemspænding: 1100 V

: White

: 400 mm

: 336 mm

: 132 mm

: MC4-Evo 2

: 41 A

: Other

: -40-50 °C

: Plastic

: TRUE

: TRUE

: FALSE

: IK08

: IP65

: FALSE

: 1100 V

: 41 A

: 6

UKCA: Ikke relevant

Dokumenter og downloads

Datablad

Datablad 3749516 Weidmüller 3131290000 PVC DC 2I 1O 6MPP SPD1R EVO 11 Generatortilslutningskasse

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3749516 Weidmüller 3131290000 PVC DC 2I 1O 6MPP SPD1R EVO 11 Generatortilslutningskasse

Beskrivelse

Generatortilslutningskasse til vekselretter med 6 MPP-trackere, egnet til beskyttelse af DC-siden på et fotovoltaik-anlæg i henhold til din CLC/TS 51643-32. MPP1: 2 indgange, tilslutning via MC4-Evo-2-forbinder, kompatibel med kabelversionen TÜV 2 Pg1169/08.07 / en 50618:2063 1 udgang, tilslutning via MC4-Evo-2-forbinder, kompatibel med kabeludførelsen TÜV 2 Pg1169/08.07 / en 50618:2063 MPP2 op til 6: Identiske med MPP1 Max. Strengspænding Uoc: 1.100 VDC 1 klasse/type i + II kombineret afleder med meldekontakt tilslutning af meldekontakten via M16-kabelforskruninger (klemmeområde 5-10 mm dia.) maks. Ledningsdiameter: 1,5 mm² tilslutning af funktionsjord via M16-kabelforskruninger (klemområde 5-10 mm diameter) ledningsdiameter: >= 16 mm² beskyttelsesklasse: IP65 alle indbygget i et glasfiberforstærket polyesterhus. Dimensioner HxWxT: 336x400x132 mm godkendelse i henhold til lavspændingsenheder IEC 61439-1 og en 61439-2

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
