Name: Weidmüller 3116990000 PVN DC 1I 1O 2MPP SW SPD1R EVO 11 Generatortilslutningskasse
Brand: Weidmüller
SKU: 3749509

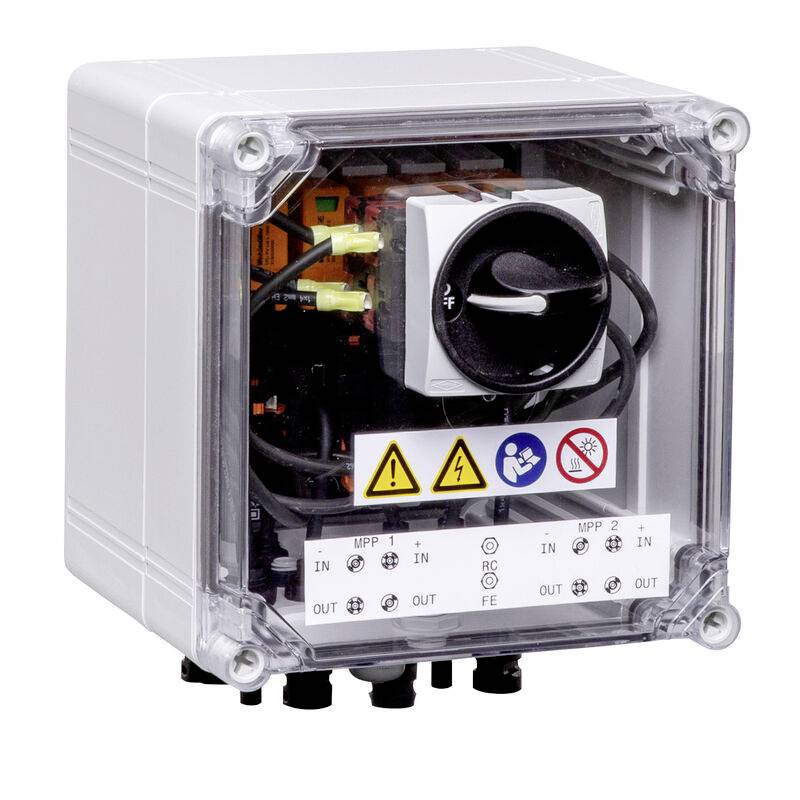

Lukket elektrisk kontrolboks med transparent dæksel, drejeafbryder, advarsletiketter og kableforbindelser.

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Tekniske specifikationer

Passer til (detaljer): Fotovoltaik

Produkttype: Generatortilslutningskasse

Dim.: (B x T) 200 mm x 226 mm

Variant: 2 MPP

Producentfarve: Hvid

Indhold: 1 stk

Bredde: 200 mm

D: 226 mm

Systemspænding: 1100 V

: White

: 200 mm

: 236 mm

: 226 mm

: MC4-Evo 2

: 2

: 0 A

: Other

: -40-50 °C

: Plastic

: TRUE

: TRUE

: FALSE

: IK08

: IP65

: TRUE

: TRUE

: None

: 1100 V

: 35 A

: 2

UKCA: Ikke relevant

Dokumenter og downloads

Datablad

Datablad 3749509 Weidmüller 3116990000 PVN DC 1I 1O 2MPP SW SPD1R EVO 11 Generatortilslutningskasse

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3749509 Weidmüller 3116990000 PVN DC 1I 1O 2MPP SW SPD1R EVO 11 Generatortilslutningskasse

Beskrivelse

Generatortilslutningskasse til vekselretter med 2 MPP-trackere, egnet til beskyttelse af DC-siden på et fotovoltaik-anlæg i henhold til din CLC/TS 51643-32. MPP1: 1 indgang, tilslutning via MC4-Evo 2-forbinder, kompatibel med kabelversionen TÜV 2 Pg1169/08.07 / en 50618:2063 1 udgang, tilslutning via MC4-Evo 2-forbinder, kompatibel med kabeludførelsen TÜV 2 Pog1169/08.07 / en 50618:2063 MPP2: Identisk med MPP1 Max. Strengspænding Uoc: 1.100 VDC 1 klasse/type i + II kombineret afleder med meldekontakt med aflåselig DC-lastskilleafbryder til sikker adskillelse af strengsledninger i henhold til din en IEC 60947-3
Tilslutning af meldekontakten via M16-kabelforskruninger (klemmeområde 5-10 mm diameter) max. Ledningsdiameter: 1,5 mm² tilslutning af funktionsjord via M16-kabelforskruninger (klemområde 5-10 mm diameter) ledningsdiameter: >= 16 mm² beskyttelsesklasse: IP65 alle indbygget i et glasfiberforstærket polyesterhus. Dimensioner HxWxT: 236x200x226,2 mm godkendelse iht. lavspændingsenheder IEC 61439-1 og en 61439-2

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
