Name: WAGO 2857-401 2857-401 Skilleforstærker 1 stk
Brand: WAGO
SKU: 1232604
Availability: SoldOut

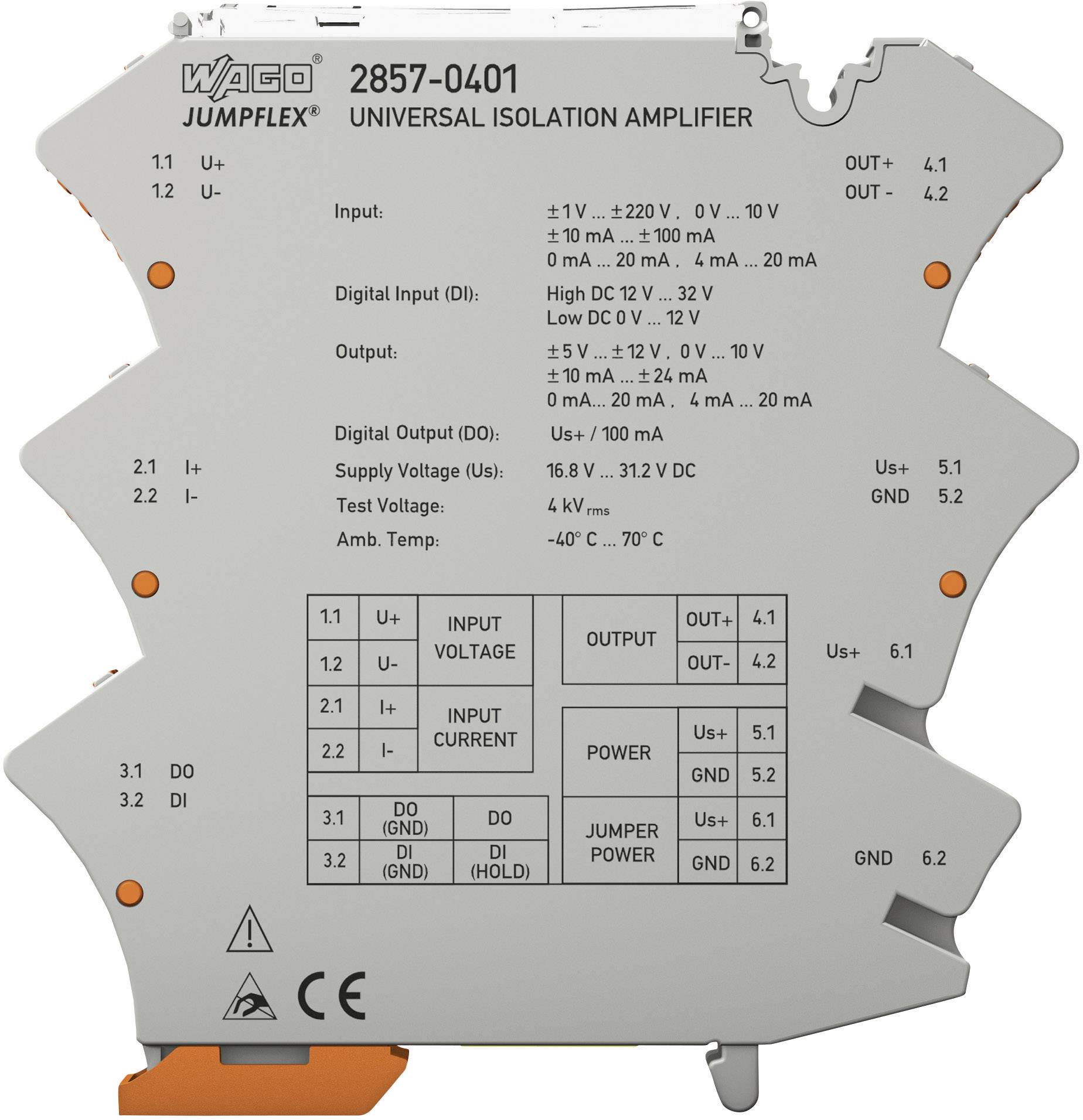

Grå WAGO adskillelsesforstærkermodul med tekniske specifikationer og tilslutningsklemmer; Modelnummer: 2857-0401.

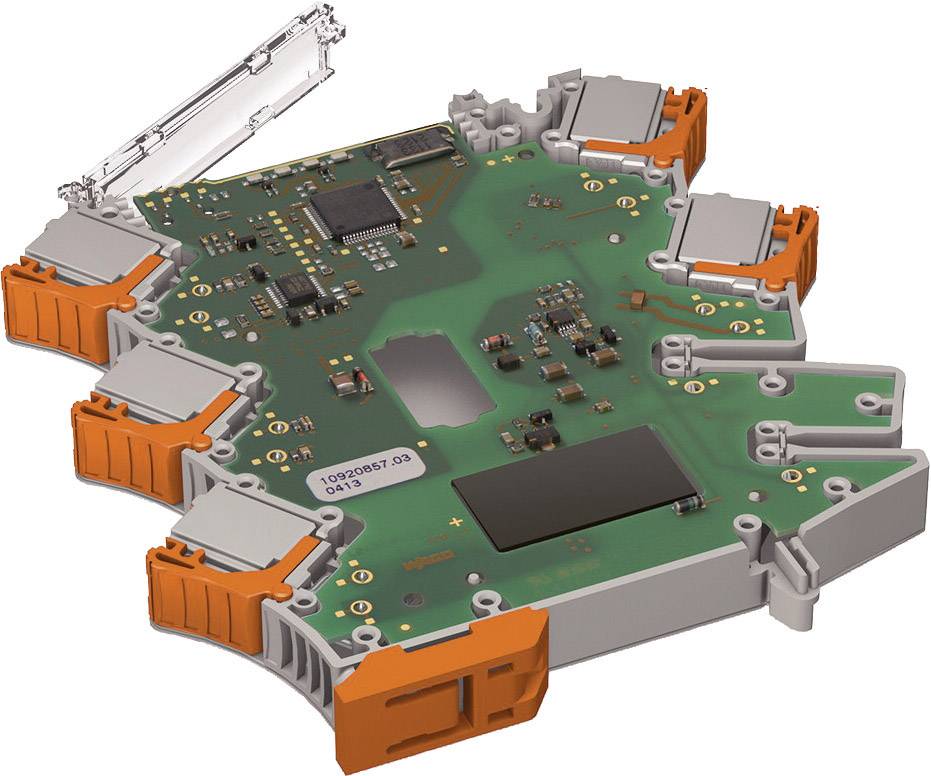

Elektronisk printplade med grøn overflade og orange forbindelser, bruges i kontrolteknologi til signalbehandling.

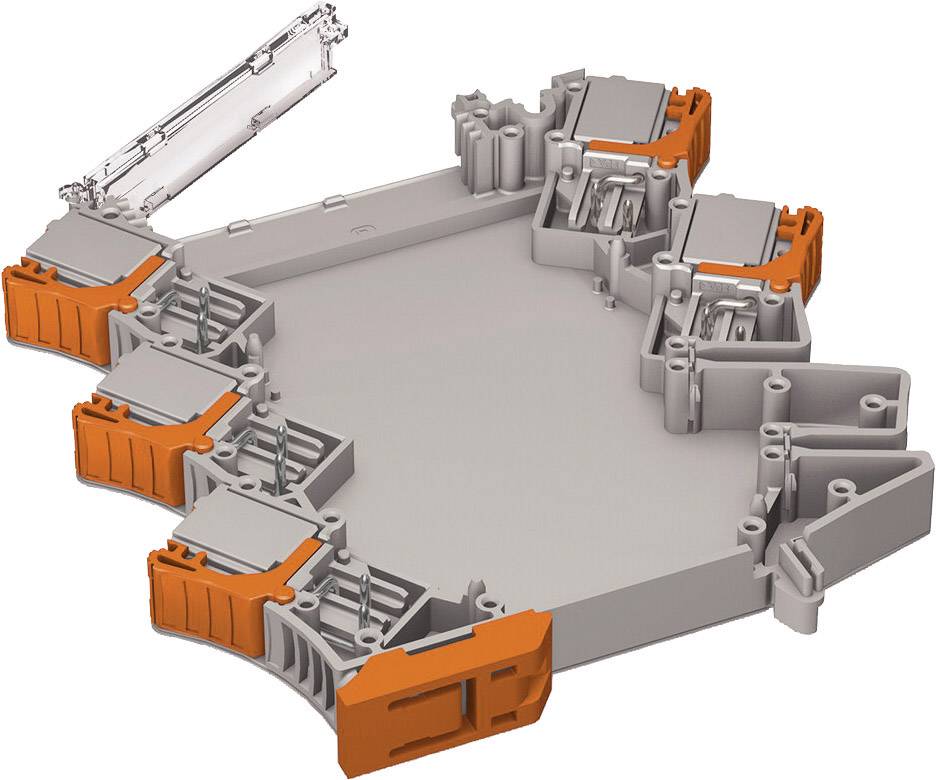

Elektronisk kabinet med flere tilslutningsklemmer i gråtoner og orangefarvede accenter, delvist åbnet.

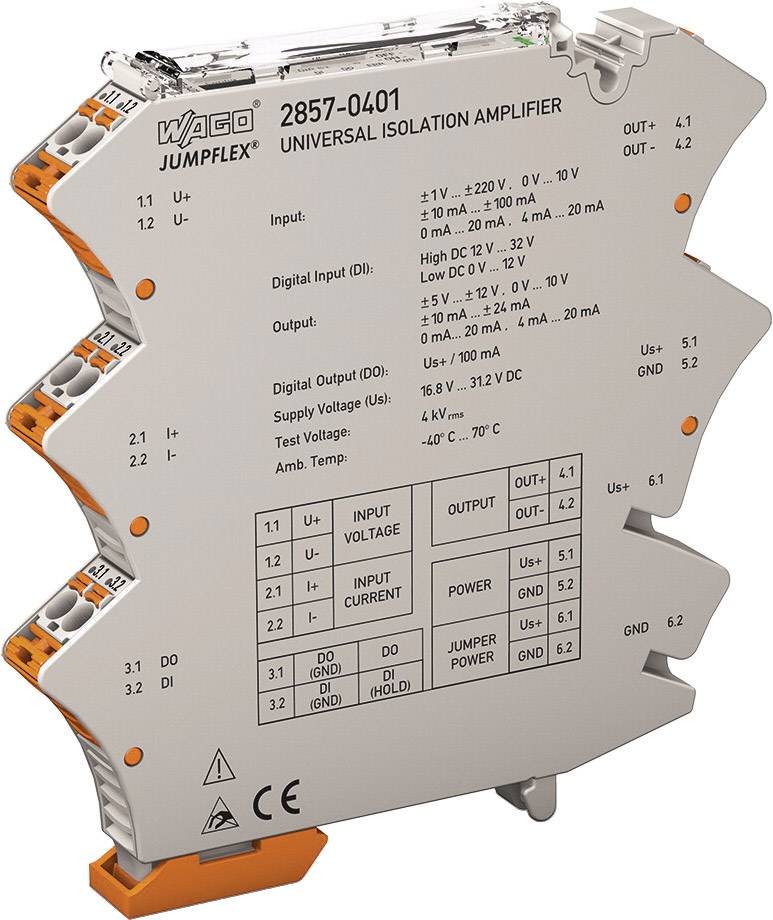

Isolationsforstærker med forskellige ind- og udgange, modelnummer 2857-0401, viser tekniske oplysninger og tilslutningsdetaljer.

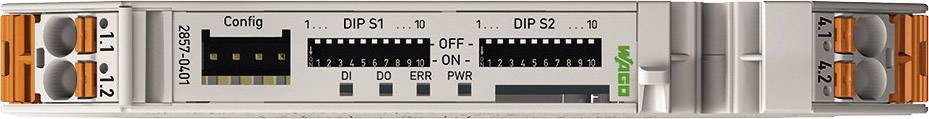

Et elektronisk apparat med kontakter og kontrollamper. Til venstre ses orange stik, til højre en grøn tekst 'WAGO'.

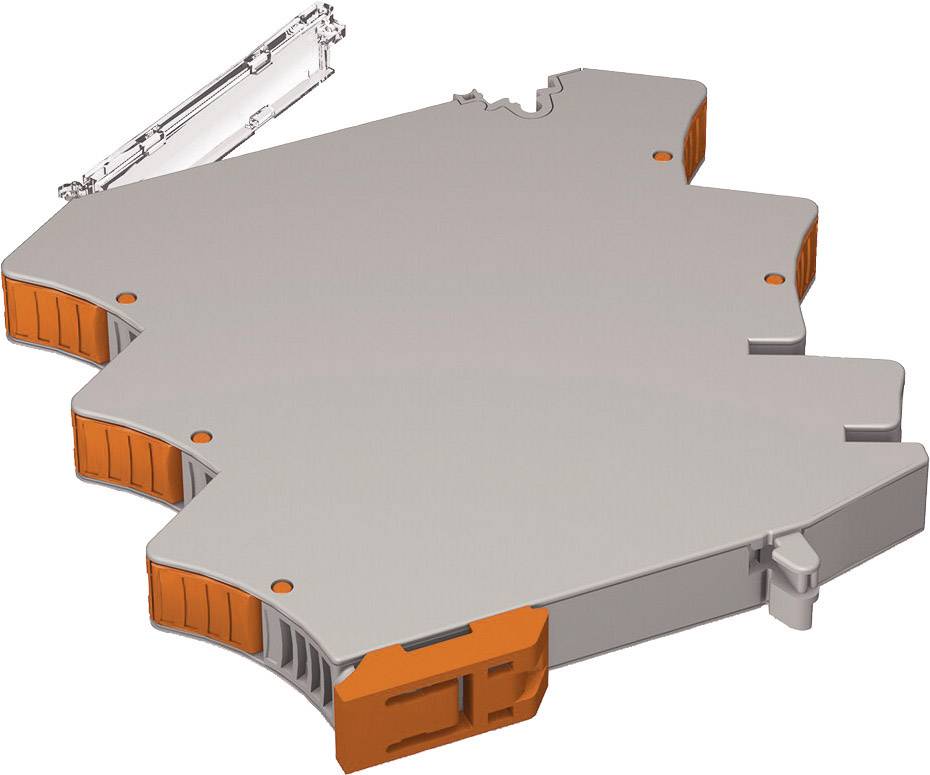

Elektronisk komponent med grå kabinet og orange tilslutningsklemmer, muligvis en modulær DIN-skinne-komponent.

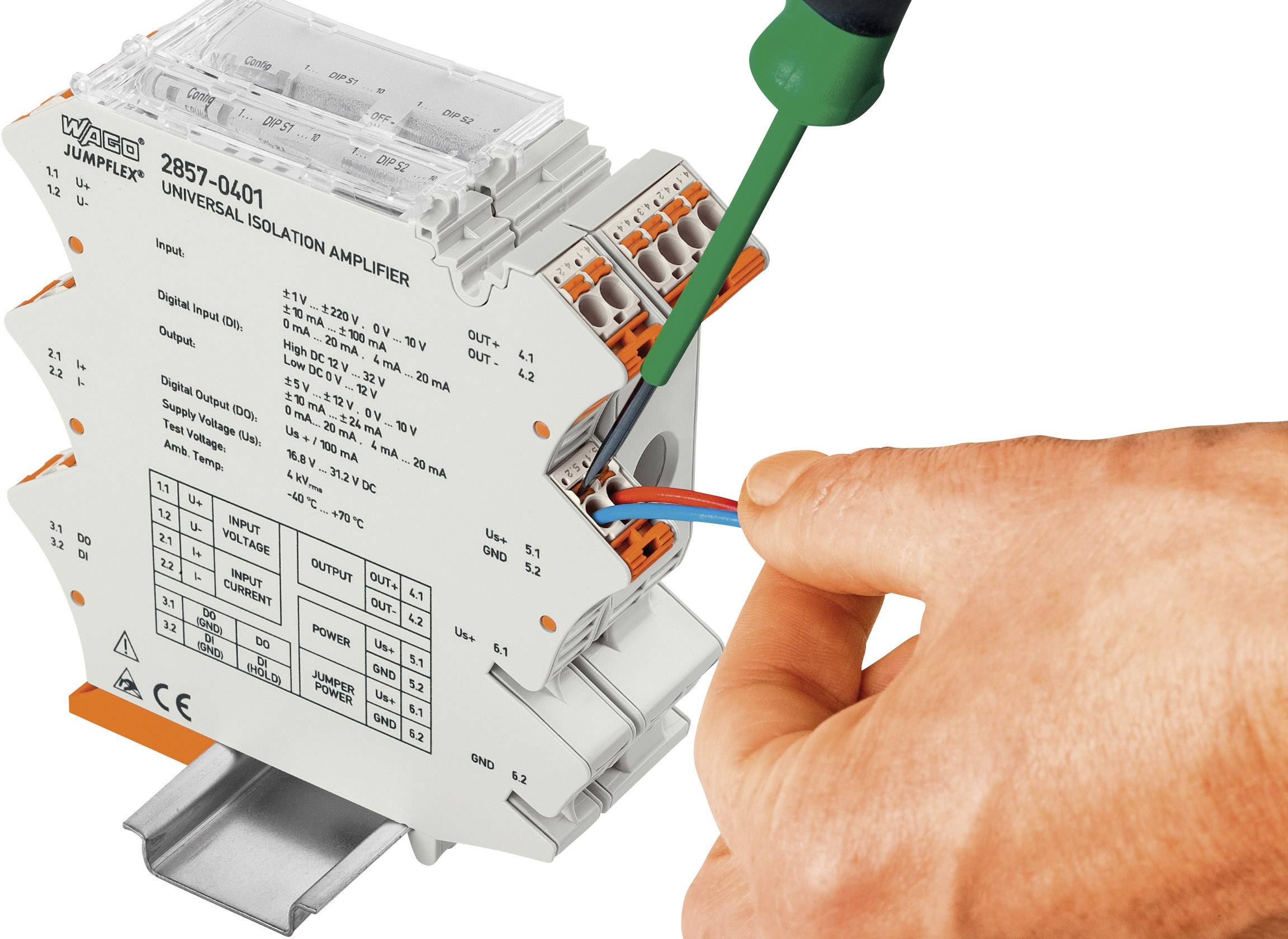

En universalsignalomformer installeres med en skruetrækker, hvorved kabler forbindes til de respektive tilslutninger.

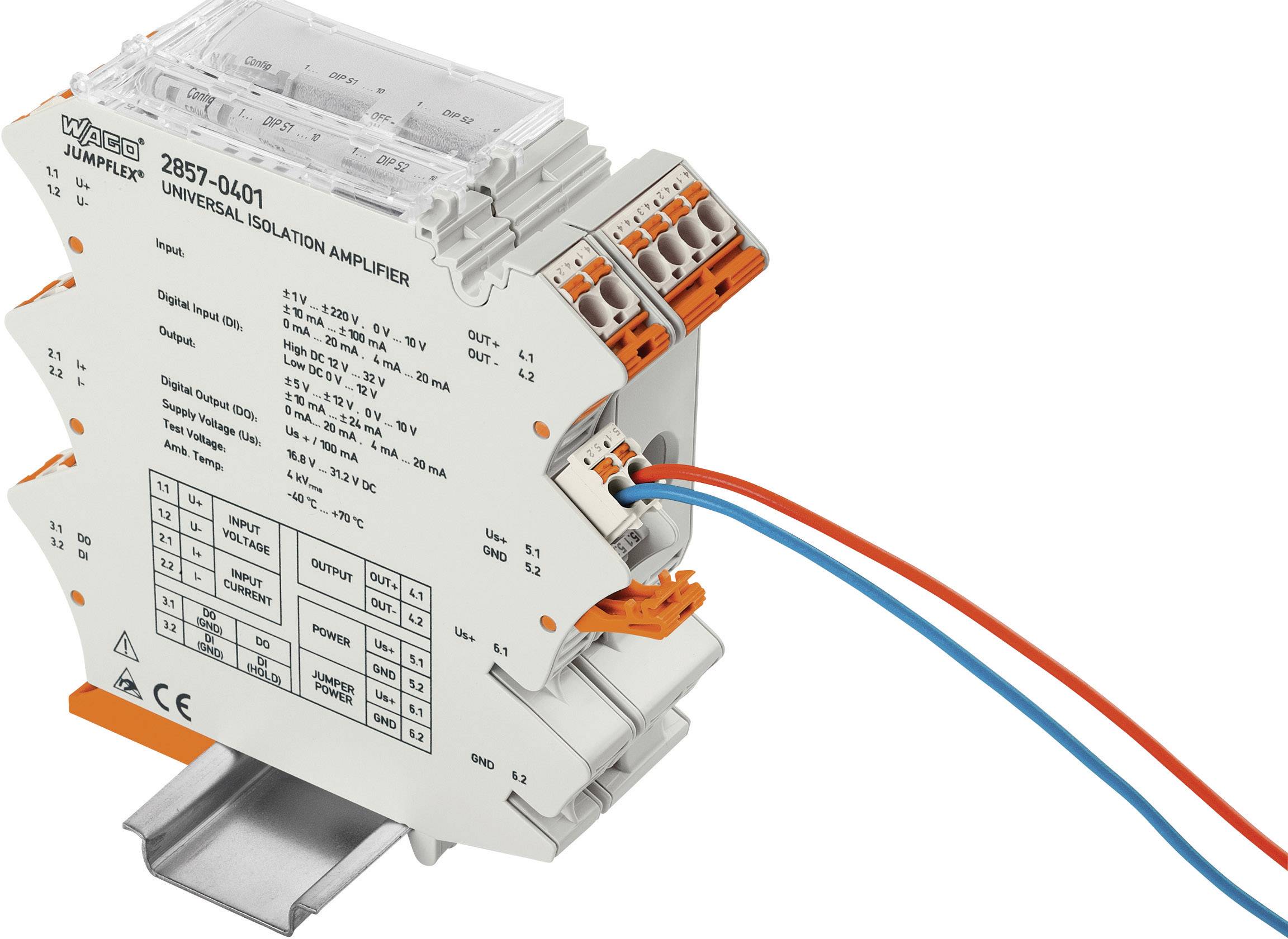

Isolationsforstærker, modeltype 2857-0L01, til signaloverførsel. Viser ind- og udgangspecifikationer. Tilsluttet ledninger.

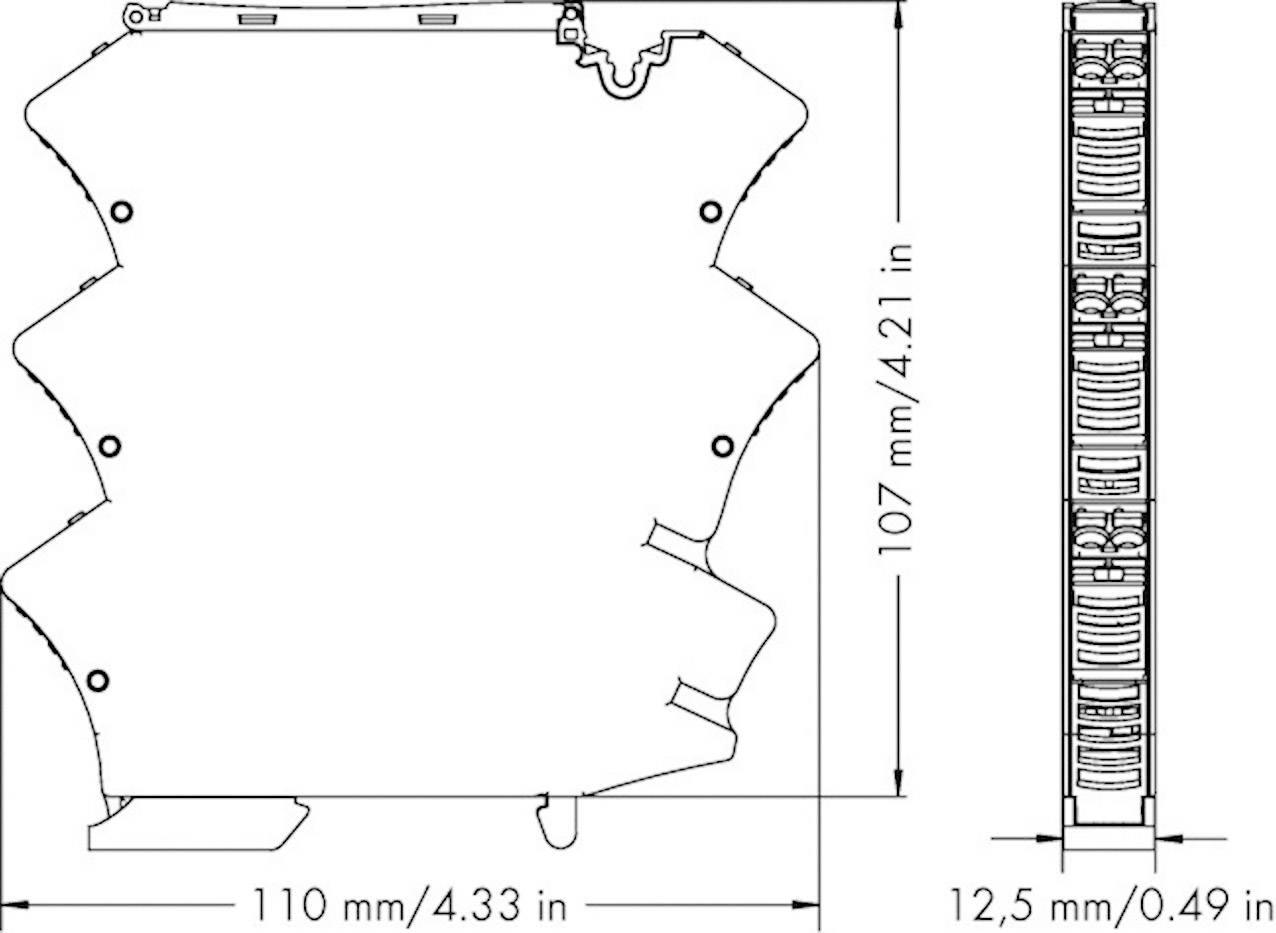

Tegning af en teknisk enhed med dimensioner: Bredde 110 mm, højde 107 mm, dybde 12,5 mm. Sidevisning viser intern struktur.

1/9

Produkttype

Skilleforstærker

Type

2857-401

Dim.

(L x B) 110 mm x 107 mm

Indhold

1 stk

Bredde

107 mm

Datablad (PDF)

Udgået

Total (2.872,00 kr. / stk.r)

2.872,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Type: 2857-401

Produkttype: Skilleforstærker

Dim.: (L x B) 110 mm x 107 mm

Indhold: 1 stk

Bredde: 107 mm

L: 110 mm

Strømforbrug:: ≤70 mA

Maks. omgivelsestemperatur: +70 °C

Min. omgivelsestemperatur: -40 °C

Tilslutning: CAGE CLAMP® S (picoMAX® 5.0)

Udgangssignal: ± 10 mA;0 - 10 mA;2 - 10 mA
± 20 mA;0 - 20 mA;4 - 20 mA
± 5 V;0 - 5 V;1 - 5 V
±10 V;0 - 10 V;2 - 10 V

Indgangssignal: ±1 mA; 0 - 1 mA
±10 mA; 0 - 10 mA, 2 - 10 mA
± 20 mA; 0 - 20 mA, 4 - 20 mA
±100 mA; 0 - 100 mA

Indstilling: DIP-afbryder
Konfiguration display

Forsyningsspænding: 16,8 V…31,2 V (-30%...+30%)

Indgangsmodstand: ≥ 1 MΩ (U-indgang); ≤ 50 Ω(I-indgang)

: Snap mounting support rail

: 12.5

: 107 mm

: 110 mm

: -40-70 °C

: Spring clamp connection

: IP20

UKCA: Ikke relevant

Dokumenter og downloads

Datablad

Datablad 1232604 WAGO 2857-401 2857-401 Skilleforstærker 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 1232604 WAGO 2857-401 2857-401 Skilleforstærker 1 stk

Beskrivelse

Universal-skilleforstærkere konverterer analoge signaler, forstærker, filtrerer og adskiller den signaler galvanisk fra hinanden.

Kendetegn:
Analoge uni- og bipolære signaler indgangsside og udgangssiden
En digital signal udgang reagerer for konfigurerede måleområde grænser (til- og frakoblingsforsinkelse og grænseværdiafbryder funktion med op til to tærskelværdier kan konfigureres)
En digital indgang (HOLD) gør det muligt at fastfrysning af outputsignalet
Aktiverbart clipping (begrænsning af analoge signal til den oprindelige send værdier)
Indstillelig soft- og hardwarekompatibel filter
Simulering af ind- og udgang adfærd via konfiguration display
3-vejs adskillelse med 4 kV prøvespænding i henhold til EN 61140

OBS! Denne produkttekst er maskinoversat.
