Uni-T UTG9504T+ Funktionsgenerator netdrevet 1 µHz - 500 MHz 4-kanals Firkant , Signal , Trekant , Arbitrær , Støj , Ram

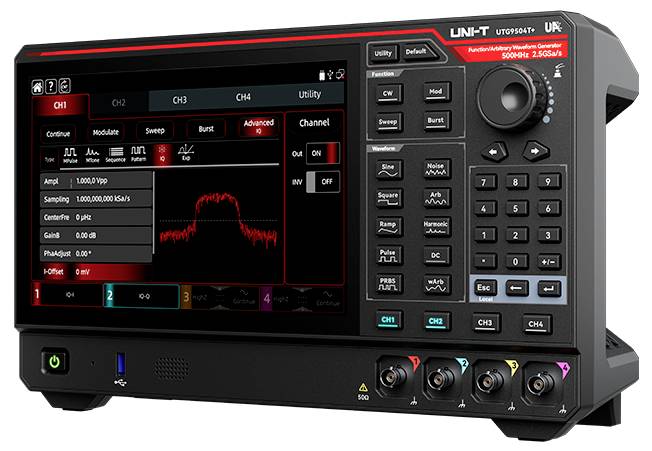

Frontalvisning af en UNIT-T digital funktion-/arbitrær bølgeformgenerator, der viser en rød sinusbølge på CH1 med frekvens-, amplitude-, offset- og fase-indstillinger på touchskærmen.

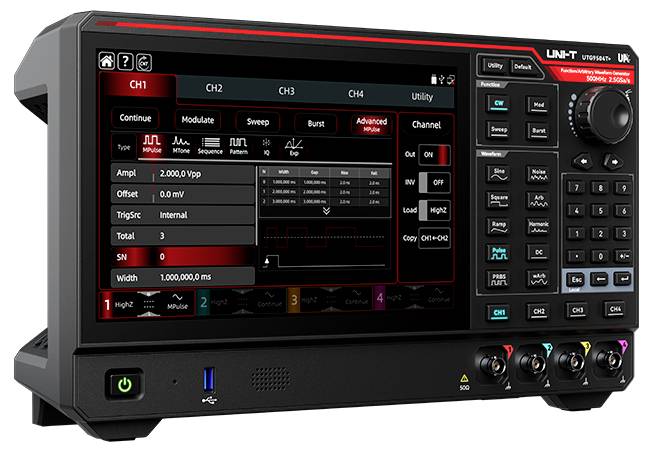

Digitalt oscilloskop med touchscreen, der viser CH1-pulsindstillinger og bølgeformkontroller, samt fysiske knapper og inputporte på højre side.
Digitalt oscilloskop med en bølgeform vist på skærmen, med kontrolknapper og fire kanalindgange på frontpanelet.

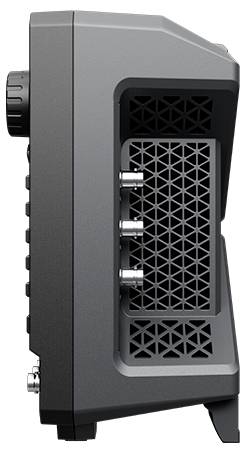

Sidevisning af en grå og sort elektronisk enhed med et ventileret gitter og flere metalforbindelser eller porte på siden.

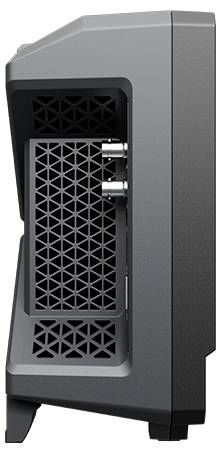

Sideview af et sort PC-kabinet med en perforeret frontpanel og to synlige USB-porte.

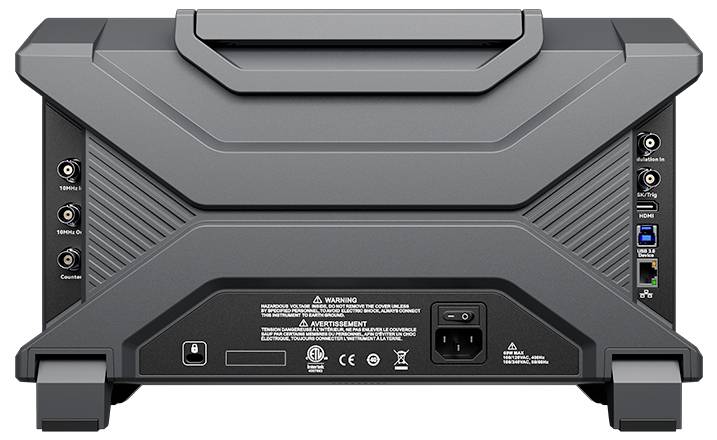

Bagvisning af en stor skærm, der viser strøminput, HDMI- og USB-porte samt tilslutninger til indbygget højtaler på et mørkegråt kabinet.
1/6
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Rapporter juridiske bekymringer

Højdepunkter og detaljer

Funktionsgeneratorer

  • Maks. Udgangsfrekvens: 500 MHz
  • Afsøgningshastighed 2,5 GSa/s
  • Vertikal opløsning 16-bit
  • 4 kanaler
  • Arbitrær bølgeformlængde: 128 Mpts
  • Display 10,1" TFT LCD-touchscreen

Tekniske specifikationer

  • 10,1 tommer Capacitive touchscreen
  • 4 uafhængige kanaler fuld effekt
  • Støjoverlapning (SNR)
  • Digital protokoloutput (SPI, I2C, UART)
  • Avancerede funktioner (Multi-Pulse, Multi-Tone, Sequence, Pattern, i/Q, ekspression)
Signaludgangsform

Sinus, rektangel, ramper/trekant, impuls, harmonisk, støj, PRBS, DC, arbitrær

Produkttype

Funktionsgenerator netdrevet

Frekvensområde

1 µHz - 500 MHz

Signal-udgangsformer

Firkant

Signal

Trekant

Arbitrær

Støj

Rampe

Frekvensområde sinus

1 µHz – 500 MHz

Klirfaktor sinus

0,07 %

Frekvensområde rektangel

1 µHz – 170 MHz

Stigetid firkant

2 ns

Visning

LCD

Frekvensområde triangel

1 µHz – 20 MHz

Frekvensområde ARB

1 µHz – 50 MHz (DDS-Modus); Abtastrate 1 µSa/s bis 1,25 GSa/s (Punkt-für-Punkt, max. 2,5 GSa/s Interpolation), 16-Bit-Vertikalauflösung Hz

Fabriksstandard

Swept-frequency-funktion

Ja (sweep: Lineær, logaritmisk, liste, trin)

Intern modulation

AM, FM, PM, DSB-AM, QAM ASK, FSK, 3FSK, 4FSK, PSC, BPSK, QPSK, OSK, PWM, SUM

Ekstern modulation

AM, FM, PM, DSB-AM, ASK ALDERSGRÆNSE, PSK, OSK, PWM, SUM

VCF

Ja

Trigger (synkron)

Internt, eksternt, manuelt

Gate (asynkron)

Ja (gated-tilstand understøttes)

Ekstern frekvensmåling

Ja (integreret frekvenstæller: 100 MHz - 800 MHz, 8 digits/s)

Dim.

(B x H) 361 mm x 209 mm

Vægt

4.5 kg

Antal kanaler

4-kanals

Frekvens (max.)

500 MHz

Frekvens (min. )

1 µHz

Specifikationer

inkl. frekvenstæller

kalibrering tjenester

Arbejdskalibrering

Målekategori

CAT II

Bredde

361 mm

H

209 mm

Interfaces

USB-host

USB-Device

LAN

Spænding strømforsyning

230 V/AC

Type

UTG9504T+

Dokumenter og downloads

Datablad

Datablad 3837313 Uni-T UTG9504T+ Funktionsgenerator netdrevet 1 µHz - 500 MHz 4-kanals Firkant , Signal , Trekant , Arbitrær , Støj , Ram

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3837313 Uni-T UTG9504T+ Funktionsgenerator netdrevet 1 µHz - 500 MHz 4-kanals Firkant , Signal , Trekant , Arbitrær , Støj , Ram

Beskrivelse

UTG9504T+ er topmodellen i UTG9000T+-serien og leverer 500 MHz udgangsfrekvens på fire tilsvarende kanaler med 2,5 GSa/s afsøgningshastighed og 16 bit vertikal opløsning. Den genererer præcise, stabile og forvrængningsfrie signaler med kort stigetid af firkantsignaler. Omfattende analoge og digitale modulationstyper, PRBS, sweep- og burst-drift samt de avancerede signalformer Multi-Pulse, Sequence, Multi-Tone, IQ, Pattern og Exp. Med 128 Mpts arbitrærhukommelse, integreret signalform-editor, frekvenstæller og 10,1-tommer-touchscreen er den designet til krævende udviklings- og højfrekvens-testopgaver.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

  • Forvrængningsfrit signaloutput: Fejlfrit dynamikområde på -80 dBc og lavt jitter for rene, stabile signaler
  • Hurtige flanketider: Flanketid op til 2 ns, minimal impulsbredde ≥3 ns, finindstilling i 100-ps-trin, flanketid pr. impuls kan indstilles
  • Fire uafhængige kanaler: Samtidig output på alle kanaler til parallel- og test af flere apparater
  • Kanalkokobling & signaladdition: Frekvens, amplitude og fase kan kobles frit, udgange kan kombineres (for eksempel CH1 = CH1 + CH2 + CH3 + CH4)
  • 4-kanals synkronisering: Ændring til en kanal overfører sig automatisk til de øvrige tre
  • One-Click SNR: Overopladning af Gauss-støj til direkte vurdering af støjimmunitet
  • 15 MODULATIONSTYPER: AM, DSB-AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, QAM, PWM, SUM
  • Digital protokoloutput: SPI, I2O2 og UART
  • Højpræcisions frekvenstæller: Hardware-frekvenstæller med måleområde fra 100 MHz til 800 MHz
  • Arbitrærsignal-editor: Over 200 integrerede signalformer, bearbejdning på apparatet eller på PC med tegn- og matematikfunktioner
  • Udvidede signalformer som standard: Multi-Pulse, Multi-Tone, Sequence, Pattern, IQ og Exp

Inkluderet i leveringen

  • UTG9504T+ x1
  • Netkabel x1
  • USB-datakabel x1
  • BNC-BNC-kabel x4

Tip

Yderligere modeller
-UTG9354T+: 4 kanaler, 350MHz udgangsfrekvens, 2,5 GSa/s afsøgningshastighed, 16-bit vertikal opløsning, 128 Mpts arbitrær bølgeformlængde, 10,1" TFT LCD-touchscreen
