Uni-T UTG9354T+ Funktionsgenerator netdrevet 1 µHz - 350 Hz 4-kanals Signal , Firkant , Rampe, Støj , Arbitrær
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Funktionsgeneratorer
- Maks. Udgangsfrekvens: 350 MHz
- Afsøgningshastighed 2,5 GSa/s
- Vertikal opløsning 16-bit
- 4 kanaler
- Arbitrær bølgeformlængde: 128 Mpts
- Display 10,1" TFT LCD-touchscreen
Tekniske specifikationer
- 10,1 tommer Capacitive touchscreen
- 4 uafhængige kanaler fuld effekt
- Støjoverlapning (SNR)
- Digital protokoloutput (SPI, I2C, UART)
- Avancerede funktioner (Multi-Pulse, Multi-Tone, Sequence, Pattern, i/Q, ekspression)
- Signaludgangsform
Sinus, rektangel, ramper/trekant, impuls, harmonisk, støj, PRBS, DC, arbitrær
- Produkttype
Funktionsgenerator netdrevet
- Frekvensområde
1 µHz - 350 Hz
- Signal-udgangsformer
Signal
Firkant
Rampe
Støj
Arbitrær
- Frekvensområde sinus
1 µHz – 350 MHz
- Klirfaktor sinus
0,07 %
- Frekvensområde rektangel
1 µHz – 120 MHz
- Stigetid firkant
2 ns
- Visning
LCD
- Frekvensområde triangel
1 µHz – 20 MHz
- Frekvensområde ARB
1 µHz – 50 MHz
Fabriksstandard
- Intern modulation
AM, FM, PM, DSB-AM, QAM ASK, FSK, 3FSK, 4FSK, PSC, BPSK, QPSK, OSK, PWM, SUM
- Ekstern modulation
AM, FM, PM, DSB-AM, ASK ALDERSGRÆNSE, PSK, OSK, PWM, SUM
- VCF
Ja
- Trigger (synkron)
Internt, eksternt (stigende/faldende flanke), manuelt
- Gate (asynkron)
Ja (gated Burst Mode)
- Ekstern frekvensmåling
Ja (integreret frekvenstæller: 100 MHz - 800 MHz, 8 digits/s)
- Dim.
(B x H) 361 mm x 209 mm
- Vægt
4.5 kg
- Antal kanaler
4-kanals
- Frekvens (max.)
350 Hz
- Frekvens (min. )
1 µHz
- Specifikationer
inkl. frekvenstæller
- kalibrering tjenester
Arbejdskalibrering uden certifikat
- Målekategori
CAT II
- Bredde
361 mm
- H
209 mm

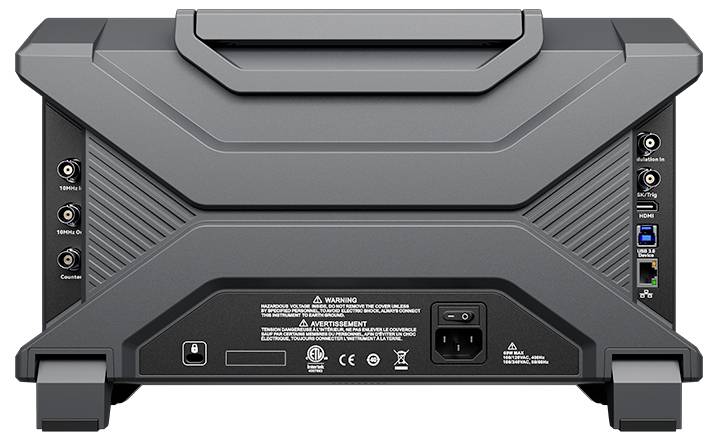

- Interfaces
USB-host
USB-Device
LAN
HDMI
- Spænding strømforsyning
230 V/AC
- Type
UTG9354T+
Dokumenter og downloads
Datablad
Datablad 3837314 Uni-T UTG9354T+ Funktionsgenerator netdrevet 1 µHz - 350 Hz 4-kanals Signal , Firkant , Rampe, Støj , Arbitrær
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3837314 Uni-T UTG9354T+ Funktionsgenerator netdrevet 1 µHz - 350 Hz 4-kanals Signal , Firkant , Rampe, Støj , Arbitrær
Beskrivelse

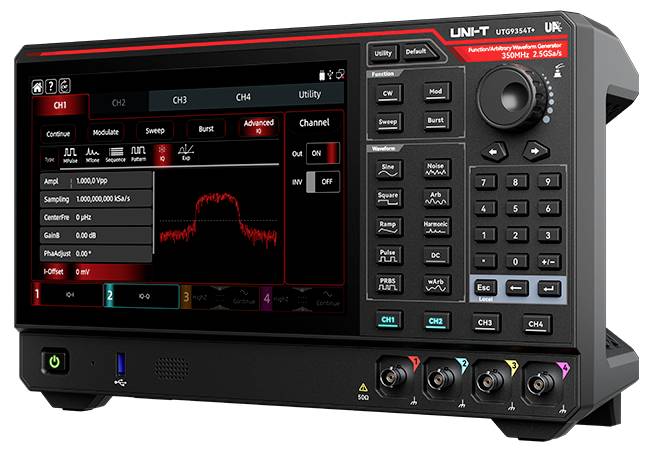

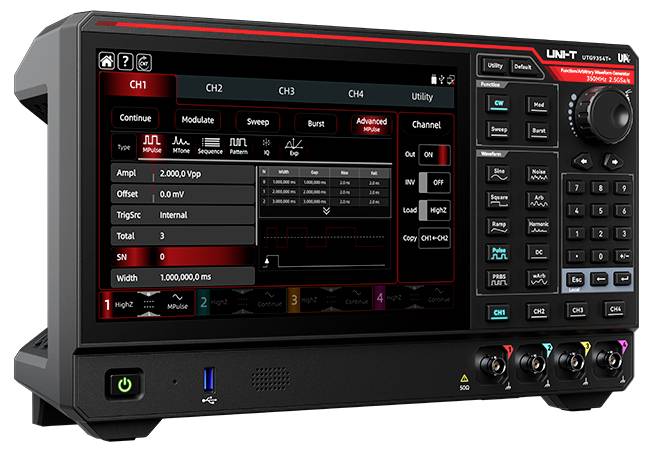

UTG9354T+ leverer 350 MHz udgangsfrekvens på fire tilsvarende kanaler ved 2,5 GSa/s afsøgningshastighed og 16 bit vertikal opløsning. Den genererer præcise, stabile og forvrængningsfrie signaler med kort stigetid af firkantsignaler. Omfattende analoge og digitale modulationstyper, PRBS, sweep- og burst-drift samt de avancerede signalformer Multi-Pulse, Sequence, Multi-Tone, IQ, Pattern og Exp. Med 128 Mpts arbitrærhukommelse, integreret signalform-editor, frekvenstæller og 10,1-tommer touchscreen er apparatet designet til krævende udviklings- og testopgaver.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Forvrængningsfrit signaloutput: Fejlfrit dynamikområde på -80 dBc og lavt jitter for rene, stabile signaler
- Hurtige flanketider: Flanketid op til 2 ns, minimal impulsbredde ≥3 ns, finindstilling i 100-ps-trin, flanketid pr. impuls kan indstilles
- Fire uafhængige kanaler: Samtidig output på alle kanaler til parallel- og test af flere apparater
- Kanalkokobling & signaladdition: Frekvens, amplitude og fase kan kobles frit, udgange kan kombineres (for eksempel CH1 = CH1 + CH2 + CH3 + CH4)
- 4-kanals synkronisering: Ændring til en kanal overfører sig automatisk til de øvrige tre
- One-Click SNR: Overopladning af Gauss-støj til direkte vurdering af støjimmunitet
- 15 MODULATIONSTYPER: AM, DSB-AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, QAM, PWM, SUM
- Digital protokoloutput: SPI, I2O2 og UART
- Højpræcisions frekvenstæller: Hardware-frekvenstæller med måleområde fra 100 MHz til 800 MHz
- Arbitrærsignal-editor: Over 200 integrerede signalformer, bearbejdning på apparatet eller på PC med tegn- og matematikfunktioner
- Udvidede signalformer som standard: Multi-Pulse, Multi-Tone, Sequence, Pattern, IQ og Exp
Inkluderet i leveringen
- UTG9354T+ x1
- Netkabel x1
- USB-datakabel x1
- BNC-BNC-kabel x4
Tip
Yderligere modeller
-UTG9504T+: 4 kanaler, 500 MHz udgangsfrekvens, 2,5 GSa/s optagelseshastighed, 16-bit vertikal opløsning, 128 Mpts arbitrær bølgeformlængde, 10,1-tommer TFT-LCD-touchscreen
